A medida que la industria global de electrodomésticos avanza hacia productos ligeros, de alta eficiencia e inteligentes, las lavadoras-secadoras compactas de 2 kg se han convertido rápidamente en una categoría estratégica para muchas marcas internacionales líderes. Con dimensiones mucho más reducidas y una estructura interna más compacta, estas máquinas se enfrentan a un importante desafío de ingeniería: el rápido aumento de temperatura durante el secado a alta velocidad, la acumulación de calor en espacios reducidos y la refrigeración insuficiente de los módulos de control electrónico.

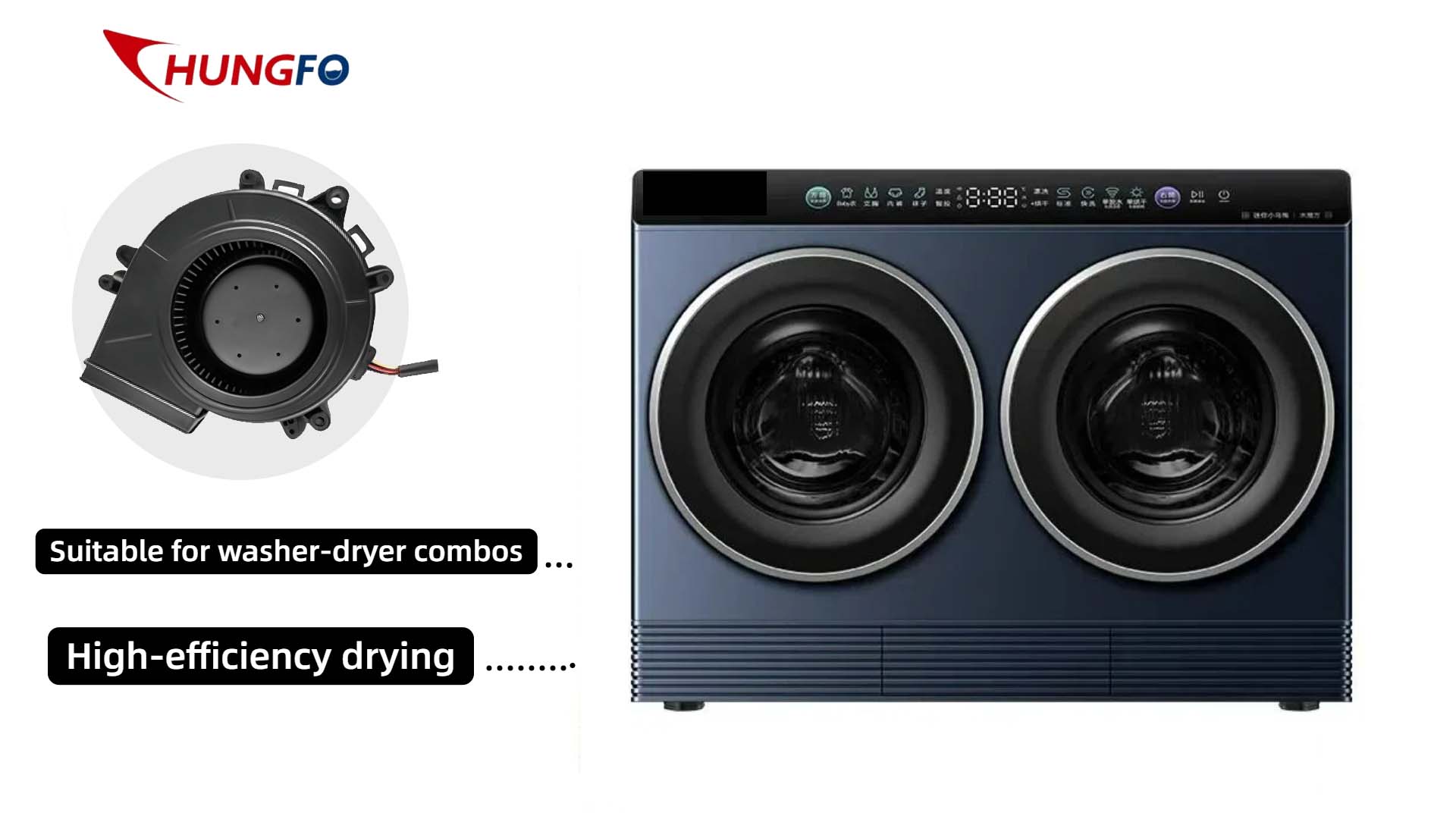

Para garantizar un rendimiento estable en un cuerpo tan compacto, el fabricante de lavadoras-secadoras requería un sistema de alta eficiencia, bajo nivel de ruido y alta fiabilidad. Ventilador de refrigeración de CC solución. Tras comparar varios proveedores, la marca finalmente eligió a Chungfo como su socio de refrigeración y seleccionó el ventilador de CC HTC09330S12H como componente de refrigeración principal para su nueva lavadora-secadora inteligente combinada de 2 kg.

1. Antecedentes del proyecto: Desafíos térmicos de las lavadoras-secadoras compactas de alto rendimiento

Para integrar las funciones de lavado y secado en un formato compacto, las lavadoras-secadoras de 2 kg deben reducir el espacio entre los componentes internos sin comprometer su funcionalidad. Esto conlleva varios problemas de refrigeración:

Los componentes de calefacción se encuentran cerca de la placa de circuito impreso, lo que provoca una concentración de calor y una disipación del mismo más lenta.

Los canales de circulación de aire se acortan, lo que requiere un flujo de aire más fuerte y una mayor presión estática.

Los largos ciclos de secado exigen sistemas de refrigeración con una excelente fiabilidad y resistencia térmica.

El espacio estructural limitado implica que el ventilador de refrigeración debe permanecer compacto al tiempo que ofrece un rendimiento potente.

En resumen, el fabricante necesitaba un sistema de refrigeración que pudiera garantizar:

Alta presión estática: para impulsar el aire de manera efectiva a través de conductos internos estrechos.

Gran caudal de aire: para acelerar el intercambio de calor y eliminar el aire caliente cargado de humedad.

Bajo nivel de ruido y larga vida útil: características esenciales para electrodomésticos de alta gama.

Chungfo's fan de DC El modelo HTC09330S12H se ajustaba perfectamente a estos requisitos.

2. Especificaciones técnicas y ventajas del HTC09330S12H

Modelo: HTC09330S12H

Voltaje: 12 V

Velocidad: 4600 RPM ±10%

Corriente: 0,90 A ±15 %

Tipo de rodamiento: Rodamiento de manguito

Flujo de aire: Aprox. 26 CFM

Presión estática: Aprox. 40 mmAq

Certificación UL: E311396

Ventajas clave para aplicaciones de lavadora-secadora

1. Alta presión estática + Alto flujo de aire

La presión estática de 40 mmAq permite que el ventilador supere la resistencia al flujo de aire causada por los estrechos conductos internos y el aire cargado de humedad. Esto garantiza un movimiento de aire continuo y estable durante todo el ciclo de secado.

El flujo de aire de 26 CFM mejora la eficiencia del intercambio de calor, eliminando rápidamente el aire caliente de los elementos calefactores y los módulos electrónicos.

2. Funcionamiento silencioso, adecuado para electrodomésticos.

La estructura de cojinete de manguito garantiza un funcionamiento más silencioso y suave, al tiempo que mantiene la estabilidad a largo plazo, algo esencial para entornos domésticos donde los niveles de ruido son importantes.

3. Seguridad certificada y fiabilidad a largo plazo

Con certificación UL (E311396), el ventilador cumple con los estándares internacionales de seguridad requeridos para los productos de electrodomésticos a nivel mundial.

La rigurosa producción y el control de calidad de Chungfo garantizan que el ventilador funcione de manera confiable en condiciones de funcionamiento continuas (24/7), lo que reduce los problemas de servicio al cliente y mejora la reputación de la marca.

3. Chungfo Electronics: Dos décadas de experiencia profesional en refrigeración

Fundada en 2000, Chungfo es un fabricante profesional de ventiladores de CA, ventiladores de CC y ventiladores sopladores , ampliamente utilizado en:

Lavadoras y lavadoras-secadoras combinadas

Refrigeradores y aires acondicionados

Equipos industriales

Sistemas de ventilación

Dispositivos domésticos inteligentes

Fortalezas principales de Chungfo

1. Capacidades de fabricación propias completas

Chungfo gestiona cada etapa, desde el diseño del ventilador y el desarrollo del molde hasta la ingeniería del motor y el ensamblaje final. Esto garantiza una alta eficiencia de producción y una calidad de producto estable, con una producción mensual de ventiladores de CC que alcanza el millón de unidades.

2. Un sólido equipo de ingeniería para soluciones personalizadas

Para diferentes estructuras de conductos, requisitos de ruido y curvas de rendimiento, Chungfo ofrece una rápida personalización de la geometría del impulsor, los parámetros de control del motor y soporte para la integración del sistema.

3. Certificación completa y altos estándares internacionales

Los productos cumplen con las normas UL, CE y RoHS, y satisfacen los requisitos de seguridad para los mercados de exportación mundiales.

4. Resultado de la aplicación: Una solución de refrigeración optimizada para una lavadora-secadora combinada premium de 2 kg.

Durante el proyecto, Chungfo colaboró estrechamente con el equipo de I+D del cliente para analizar el flujo de aire, optimizar los conductos y lograr el rendimiento de refrigeración deseado. Tras exhaustivas pruebas, el modelo HTC09330S12H ofreció resultados excepcionales.

1. La temperatura del panel de control se redujo en un 18%.

El ventilador mantuvo de forma eficaz temperaturas seguras en los circuitos impresos durante los modos de secado a alta temperatura.

2. La eficiencia del secado mejoró un 12%.

Un mayor flujo de aire mejora la circulación del aire caliente, logrando una experiencia de secado superior en una máquina compacta.

3. Nivel de ruido reducido en aproximadamente 3 dB

La estructura de flujo de aire optimizada y las características del ventilador proporcionaron una experiencia de usuario notablemente más silenciosa.

4. Menor tasa de fallos general

Las pruebas de resistencia a largo plazo demostraron un rendimiento estable del motor, mejorando la fiabilidad y la vida útil de la máquina.

El fabricante comentó:

“Se trata de una solución de refrigeración de alta eficiencia, ideal para electrodomésticos compactos: estable, fiable y silenciosa. Desempeña un papel esencial en nuestra lavadora-secadora combinada de nueva generación.”

5. ¿Por qué las marcas globales eligen Chungfo?

Chungfo no solo ofrece ventiladores, sino soluciones de refrigeración completas.

Los principales fabricantes eligen Chungfo por:

Más de 20 años de experiencia en refrigeración

Certificaciones de seguridad internacionales integrales

Respuesta de ingeniería rápida y capacidad de personalización

Calidad de producción en masa consistente

Precios altamente competitivos

Con una trayectoria comprobada en aplicaciones para electrodomésticos a nivel mundial, los ventiladores de CC de Chungfo ayudan a los clientes a lograr productos finales más confiables, energéticamente eficientes y competitivos.

Conclusión

A medida que evolucionan los electrodomésticos compactos, la gestión térmica se vuelve cada vez más crucial. Gracias a esta colaboración con una reconocida marca en su proyecto de lavadora-secadora combinada de 2 kg, el ventilador de CC HTC09330S12H de Chungfo demostró un rendimiento superior para solucionar los problemas de altas temperaturas en espacios reducidos.

Chungfo continuará proporcionando soluciones de refrigeración innovadoras, eficientes y fiables para dar soporte a la próxima generación de electrodomésticos inteligentes en todo el mundo.
