¿Qué es una guía de tamaños de ventiladores de 40 mm, 60 mm y 80 mm para refrigeración electrónica?
October 30 , 20261. Introducción: Por qué el tamaño del ventilador importa en la refrigeración electrónica
Los equipos electrónicos son cada vez más compactos, mientras que su potencia de procesamiento, densidad eléctrica y exigencias operativas continúan aumentando. Desde dispositivos de comunicación y fuentes de alimentación hasta controladores industriales, equipos médicos, sistemas embebidos y electrodomésticos, la gestión térmica eficaz se ha convertido en una parte esencial del diseño de productos. Como los componentes electrónicos generan calor durante su funcionamiento, una disipación de calor inadecuada puede provocar un rendimiento inestable, apagados inesperados, una vida útil más corta de los componentes e incluso daños permanentes en el equipo.
Los ventiladores de refrigeración ofrecen una solución práctica al alejar el aire caliente de los componentes críticos e introducir aire ambiente más fresco en un recinto. Sin embargo, elegir un ventilador de refrigeración no es simplemente una cuestión de seleccionar el modelo disponible más grande. El ventilador debe coincidir con el espacio de instalación disponible del equipo, la carga térmica, los requisitos de flujo de aire, el voltaje de funcionamiento, las limitaciones de ruido y la resistencia interna al flujo de aire.
Entre las soluciones de refrigeración compactas utilizadas habitualmente, los ventiladores axiales de 40 mm, 60 mm y 80 mm son opciones importantes para los fabricantes de equipos electrónicos. Aunque estos ventiladores comparten un principio de funcionamiento similar, sus dimensiones, características de flujo de aire, requisitos de instalación y aplicaciones adecuadas pueden diferir considerablemente.
Un ventilador de 40 mm se suele considerar para dispositivos compactos donde el espacio de instalación es reducido. Un ventilador de 60 mm ofrece una solución intermedia para equipos que requieren más flujo de aire sin ocupar un espacio excesivo. Un ventilador de 80 mm ofrece una mayor área de flujo de aire y puede admitir requisitos de refrigeración en recintos electrónicos relativamente espaciosos.
Sin embargo, las dimensiones físicas por sí solas no pueden determinar el rendimiento de refrigeración. Dos ventiladores con tamaños de bastidor idénticos pueden tener un flujo de aire, una presión estática, una velocidad de rotación, un consumo de energía y unas características acústicas significativamente diferentes. Por lo tanto, los ingenieros y profesionales de compras deben evaluar las especificaciones técnicas completas antes de tomar una decisión.
Esta guía explica las diferencias entre los ventiladores de refrigeración de 40 mm, 60 mm y 80 mm, examina sus aplicaciones y ofrece consejos prácticos para seleccionar los ventiladores de refrigeración de CC adecuados. También explica cómo la construcción del ventilador, la tecnología del motor, los sistemas de rodamientos y la calidad de fabricación influyen en el rendimiento a largo plazo.

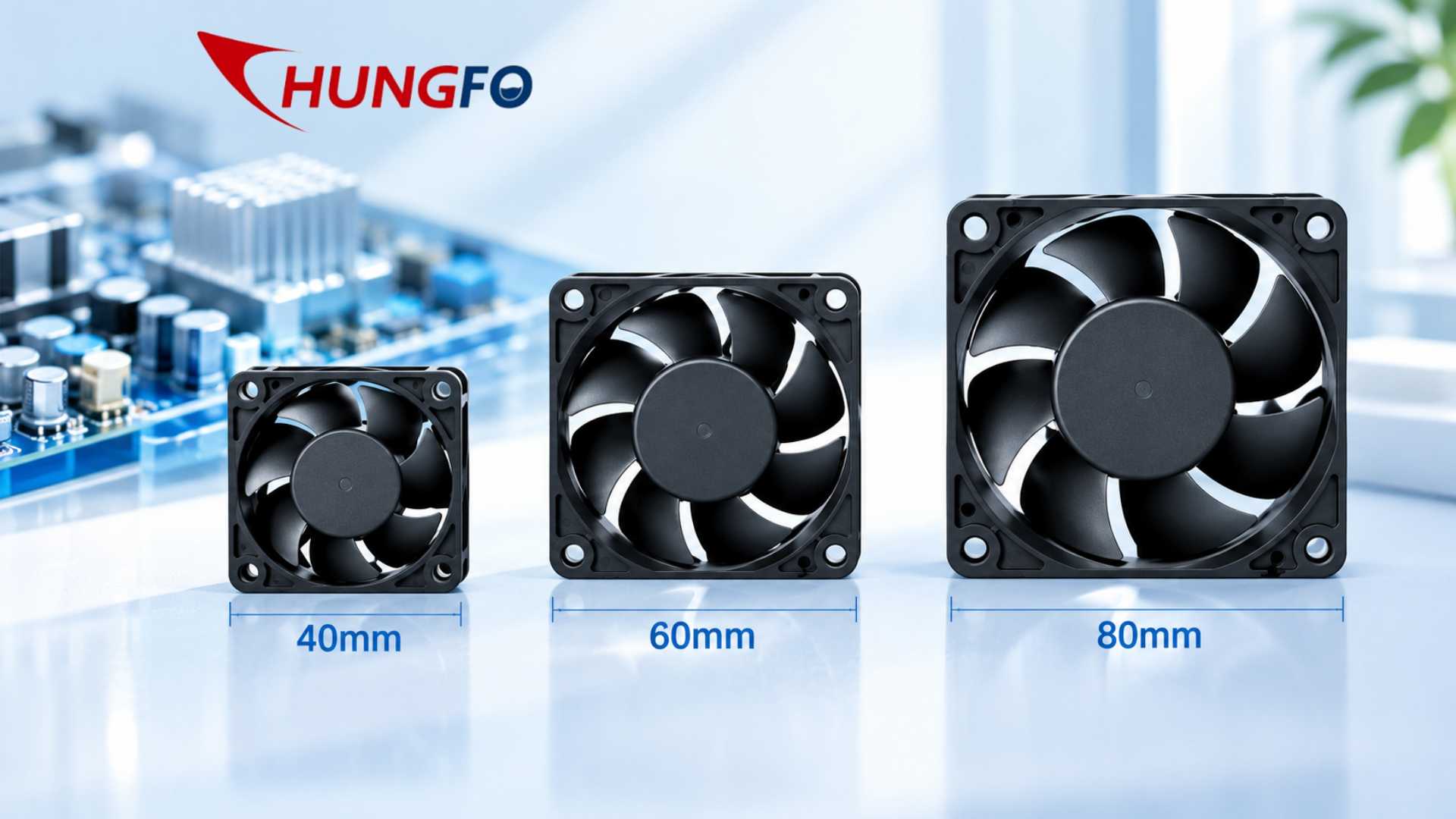

2. Comprensión de las dimensiones de los ventiladores de 40 mm, 60 mm y 80 mm
Antes de comparar diferentes tamaños de ventiladores de refrigeración, es importante entender cómo se miden las dimensiones del ventilador. Un ventilador axial cuadrado estándar se describe generalmente mediante tres medidas: longitud del bastidor, anchura del bastidor y grosor del bastidor. Por ejemplo, un ventilador de 40 mm × 40 mm × 10 mm tiene un bastidor cuadrado que mide 40 mm en cada lado y un grosor de 10 mm.
Las dos primeras dimensiones determinan la huella de instalación, mientras que la tercera dimensión determina la profundidad que ocupa el ventilador dentro del equipo. Esta distinción es importante porque los productos electrónicos suelen tener un espacio libre interno limitado.
Un ventilador de 40 mm suele tener un bastidor que mide 40 mm × 40 mm. Dependiendo de la serie de productos, su grosor puede incluir 10 mm, 15 mm u otras dimensiones personalizadas. Estos productos compactos se integran con frecuencia en carcasas electrónicas pequeñas, instrumentos en miniatura y conjuntos de refrigeración localizados.
Un ventilador de 60 mm normalmente tiene un bastidor de 60 mm × 60 mm. Su grosor puede variar según el flujo de aire requerido y el diseño de instalación. En comparación con un modelo de 40 mm, proporciona un área de aspas de ventilador más grande y puede ofrecer una mayor capacidad de flujo de aire cuando se diseña para condiciones de funcionamiento comparables.
Un ventilador de 80 mm mide generalmente 80 mm × 80 mm. Su bastidor más grande ofrece más espacio para el diseño de las aspas y el movimiento del flujo de aire. Dependiendo de su grosor, motor y velocidad de rotación, puede admitir una gama más amplia de requisitos de refrigeración de equipos.
Al comparar las dimensiones de los ventiladores, los compradores también deben examinar el espaciado de los orificios de montaje, el diámetro de los tornillos, la posición del conector, la longitud del cable y la tolerancia del bastidor. Un ventilador que coincide con las dimensiones externas aún puede ser incompatible con la estructura de montaje original.
Para proyectos de sustitución, medir el ventilador original y comprobar su plano técnico son aspectos especialmente importantes. Para el desarrollo de nuevos productos, los ingenieros deben reservar suficiente espacio libre de instalación para el bastidor del ventilador, el enrutamiento de los cables, la rejilla protectora y los componentes circundantes.
3. Ventiladores de 40 mm: refrigeración compacta para electrónica con espacio limitado
Los ventiladores de refrigeración de 40 mm se seleccionan habitualmente para productos electrónicos en los que el espacio de instalación disponible es extremadamente limitado. Sus dimensiones compactas permiten a los diseñadores de equipos introducir refrigeración por aire forzado sin aumentar significativamente el tamaño general del producto.
Las aplicaciones típicas incluyen pequeñas fuentes de alimentación, módulos de red, dispositivos informáticos integrados, equipos de comunicación, controladores industriales en miniatura, equipos de carga y electrodomésticos compactos.
Una de las principales ventajas de un ventilador de 40 mm es su flexibilidad en estructuras mecánicas pequeñas. Se puede colocar cerca de un componente generador de calor específico, lo que lo hace adecuado para una refrigeración localizada. Por ejemplo, un ventilador pequeño puede dirigir el flujo de aire hacia un semiconductor de potencia, un regulador de voltaje, un transformador o un disipador de calor.
Sin embargo, el diámetro limitado de las aspas significa que un ventilador de 40 mm puede necesitar una velocidad de rotación relativamente alta para lograr el flujo de aire requerido. Una mayor velocidad de rotación puede aumentar el ruido de funcionamiento, la vibración y la carga del motor. Por lo tanto, los ingenieros deben evaluar la relación entre el flujo de aire, la presión estática y el rendimiento acústico en lugar de seleccionar un ventilador basándose únicamente en sus RPM máximas.
El grosor de un ventilador de 40 mm es otra consideración importante. Un modelo delgado de 40 mm × 40 mm × 10 mm puede caber en espacios estrechos, mientras que un diseño más grueso puede proporcionar espacio adicional para la geometría de las aspas y los componentes del motor. El rendimiento final depende del diseño completo del ventilador y no solo del grosor.
Para los productos que requieren un pequeño conjunto de refrigeración, un pequeño ventilador con motor de CC puede proporcionar una solución conveniente porque su motor y la estructura del ventilador se pueden integrar en un sistema eléctrico compacto. Dependiendo del proyecto, los compradores pueden seleccionar diferentes niveles de voltaje, estructuras de rodamientos, grados de velocidad y conexiones eléctricas.
Un ventilador pequeño no es automáticamente adecuado para todos los productos electrónicos compactos. Si el recinto contiene varias fuentes de calor o tiene una trayectoria de flujo de aire complicada, un solo ventilador de 40 mm puede no proporcionar suficiente refrigeración. En estas situaciones, los ingenieros deben considerar múltiples ventiladores, aberturas de ventilación mejoradas o un soplador centrífugo.
El principio de selección importante es hacer coincidir el rendimiento operativo real del ventilador con los requisitos térmicos del equipo.
4. Ventiladores de 60 mm: equilibrio entre el flujo de aire y el espacio de instalación
Los ventiladores de refrigeración de 60 mm proporcionan una solución intermedia entre los modelos compactos de 40 mm y los productos de 80 mm más grandes. Sus dimensiones los hacen adecuados para equipos electrónicos que requieren una mayor capacidad de flujo de aire pero no pueden acomodar un ventilador más grande.
Las aplicaciones comunes incluyen enrutadores, dispositivos de red, armarios de comunicación, equipos industriales compactos, cajas de control electrónico, módulos de potencia y pequeños ensamblajes relacionados con servidores.
El bastidor más grande proporciona un área de aspas adicional en comparación con un ventilador de 40 mm. Esto puede ayudar a los fabricantes a desarrollar modelos de ventiladores con diferentes características de flujo de aire y presión. Dependiendo de la geometría de las aspas, el diseño del motor y el grosor del bastidor, un ventilador de 60 mm puede admitir requisitos de refrigeración que serían difíciles de satisfacer con un modelo más pequeño.
Otra ventaja es su adaptabilidad a diferentes diseños de equipos. Un ventilador de 60 mm se puede instalar como componente de admisión o de escape, según el diseño térmico. En un recinto compacto, puede ayudar a establecer una trayectoria de flujo de aire más organizada al mover el aire a través de las placas de circuito y los componentes generadores de calor.
Sin embargo, los compradores no deben asumir que cada ventilador de 60mm proporciona mejor refrigeración que cada modelo de 40mm. Un ventilador de 40mm de alta velocidad con una característica de presión adecuada puede rendir mejor que un ventilador de 60mm de baja velocidad en un canal de flujo de aire restrictivo. El rendimiento debe evaluarse utilizando los datos reales de flujo de aire y presión.
La categoría de 60mm también ofrece oportunidades para el desarrollo de ventiladores personalizados. Los fabricantes pueden ajustar los perfiles de las aspas, las especificaciones del motor, las estructuras de los rodamientos, las funciones de protección eléctrica y las configuraciones de los cables según los requisitos del cliente.
Para proyectos OEM, estas opciones de personalización son valiosas porque el ventilador debe funcionar con todo el sistema del equipo en lugar de operar como un componente independiente.
Al seleccionar un ventilador de 60mm, los ingenieros deben confirmar su voltaje nominal, corriente de funcionamiento, velocidad de rotación, flujo de aire, presión estática, nivel de ruido y vida útil prevista. Los planos de instalación y las pruebas de muestras también deben incluirse en el proceso de evaluación.
5. Ventiladores de 80mm: Mayor flujo de aire para gabinetes electrónicos más grandes
Los ventiladores de refrigeración de 80mm se utilizan ampliamente en equipos electrónicos con más espacio de instalación disponible y requisitos de ventilación relativamente exigentes. Su marco más grande permite a los fabricantes diseñar estructuras de aspas más amplias y diferentes configuraciones de motor.
Las aplicaciones típicas incluyen equipos electrónicos de escritorio, gabinetes de control industrial, fuentes de alimentación más grandes, sistemas de comunicación, equipos de automatización y gabinetes de equipos que contienen múltiples componentes generadores de calor.
En comparación con los tamaños de ventilador más pequeños, un ventilador de 80mm a menudo puede proporcionar un mayor flujo de aire a una velocidad de rotación relativamente menor cuando los diseños se combinan adecuadamente. Esta característica puede ser útil en aplicaciones donde la reducción del ruido es importante.
Por ejemplo, un dispositivo de escritorio que opera cerca de los usuarios puede requerir refrigeración suficiente mientras mantiene un entorno acústico aceptable. Un ventilador de 80mm seleccionado adecuadamente puede ayudar a lograr este equilibrio sin requerir la misma velocidad de rotación que un ventilador más pequeño.
Otra ventaja es su capacidad para distribuir el flujo de aire en un área más amplia. En lugar de concentrar el flujo de aire en una sola ubicación pequeña, un ventilador de 80mm puede ayudar a hacer circular el aire a través de un gabinete más grande. Esto es particularmente útil cuando varios componentes generan calor simultáneamente.
Sin embargo, un ventilador más grande no garantiza automáticamente un menor ruido o una mejor refrigeración. El diseño de las aspas, la calidad del motor, la selección de los rodamientos, las condiciones de instalación, la resistencia de la rejilla y la velocidad de funcionamiento afectan el rendimiento real.
Un ventilador de 80mm también requiere más espacio de montaje y holgura mecánica. Los diseñadores deben asegurarse de que los componentes circundantes no bloqueen el área de entrada o salida. Las aberturas de ventilación mal diseñadas pueden reducir los beneficios de un ventilador más grande.
Para equipos con alta resistencia interna al flujo de aire, los ingenieros también deben considerar si un ventilador axial es apropiado. Un soplador centrífugo puede ser más adecuado cuando el aire debe viajar a través de conductos estrechos, filtros o canales internos complejos.
La elección final debe basarse en el rendimiento medido bajo las condiciones reales de instalación.
6. Comparación de ventiladores de 40mm frente a 60mm frente a 80mm
Los tres tamaños de ventilador satisfacen diferentes requisitos de ingeniería. Sus diferencias no se limitan a las dimensiones externas. También influyen en el área de aspas disponible, la huella de instalación, la capacidad potencial de flujo de aire, las características de ruido y la integración en el equipo.
Un ventilador de 40mm es generalmente apropiado cuando las dimensiones compactas son la consideración principal. Es útil para la refrigeración localizada, pequeños módulos electrónicos y productos con espacio libre interno limitado.
Un ventilador de 60mm ofrece un equilibrio entre el tamaño y la capacidad de flujo de aire. Se puede considerar cuando los requisitos de refrigeración superan la capacidad de un ventilador pequeño pero el equipo no puede acomodar un marco de 80mm.
Un ventilador de 80mm es más apropiado cuando el gabinete proporciona suficiente espacio y requiere ventilación en un área relativamente grande. También puede proporcionar flexibilidad de diseño para aplicaciones que priorizan el flujo de aire y la gestión del ruido.
Estas descripciones son referencias de diseño generales, no especificaciones de rendimiento garantizadas. Los valores reales de flujo de aire y ruido deben obtenerse de la hoja de datos técnicos del fabricante.
Al comparar productos, los compradores también deben considerar el grosor del ventilador. Un ventilador de 80mm × 80mm × 15mm puede tener características de rendimiento diferentes a las de un modelo de 80mm × 80mm × 25mm, aunque ambos pertenezcan a la misma categoría de tamaño de marco.
7. Cómo el tamaño del ventilador afecta el flujo de aire y la presión estática
El flujo de aire y la presión estática son dos especificaciones esenciales en la selección de ventiladores de refrigeración. Comprender sus diferencias ayuda a los ingenieros a evitar elegir un ventilador que parezca adecuado sobre el papel pero que funcione mal después de la instalación.
El flujo de aire describe el volumen de aire que un ventilador puede mover durante un período específico. Las unidades de medición comunes incluyen CFM y metros cúbicos por hora. Un mayor flujo de aire puede ayudar a eliminar más calor cuando el aire llega a los componentes que requieren refrigeración.
La presión estática describe la capacidad del ventilador para superar la resistencia en un sistema de flujo de aire. La resistencia puede provenir de rejillas protectoras, filtros de polvo, aletas de disipadores de calor, aberturas estrechas, conductos internos y componentes dispuestos densamente.
Un ventilador con un alto flujo de aire en aire libre puede no mantener el mismo flujo de aire después de la instalación. Cuando la resistencia aumenta, el flujo de aire de funcionamiento cambia según la curva de rendimiento del ventilador y la curva de resistencia del sistema.
Es por esto que los ingenieros deben examinar el rendimiento de presión-flujo del ventilador en lugar de depender exclusivamente de las especificaciones máximas de flujo de aire.
Un marco más grande puede proporcionar más oportunidades para mejorar el flujo de aire, pero la relación no es un cálculo lineal simple. La forma de las aspas, el recuento de las aspas, el diámetro del cubo, la velocidad del motor y la geometría del marco influyen en el rendimiento.
Por ejemplo, un ventilador de 40mm diseñado para alta presión estática puede ser adecuado para dirigir el aire a través de un disipador de calor compacto. Mientras tanto, un ventilador de 80mm con un valor de flujo de aire en aire libre más alto puede ser más apropiado para ventilar un gabinete de equipos relativamente abierto.
La selección correcta depende de la resistencia de la ruta completa del flujo de aire.
Para proyectos que involucran filtros, canales estrechos o estructuras internas complicadas, los ingenieros deben evaluar si un soplador centrífugo proporcionaría una dirección de flujo de aire y una característica de presión más adecuadas que un ventilador axial convencional.
8. Cómo elegir el tamaño de ventilador adecuado para diferentes aplicaciones
La mejor manera de seleccionar un ventilador de refrigeración es comenzar con los requisitos térmicos y mecánicos del equipo. Elegir un ventilador basándose únicamente en sus dimensiones externas puede provocar una refrigeración insuficiente o un consumo de energía innecesario.
Primero, identifique los componentes generadores de calor. Determine su consumo de energía, la disipación de calor esperada, los límites de temperatura de funcionamiento y el entorno de trabajo. Los equipos con múltiples componentes de alta potencia pueden requerir una disposición de ventilación diferente a la de un dispositivo que contiene solo una fuente de calor localizada.
Segundo, evalúe el espacio de instalación disponible. Mida el área de montaje, la profundidad del marco, el espaciado de los orificios para tornillos, el área de enrutamiento de cables y el espacio libre alrededor del ventilador. Estas mediciones ayudan a determinar si se puede instalar un ventilador de 40mm, 60mm u 80mm sin interferir con otros componentes.
Tercero, estime el flujo de aire requerido. La carga térmica y el aumento de temperatura aceptable proporcionan un punto de partida para los cálculos térmicos. Sin embargo, los requisitos reales de refrigeración también dependen de la distribución del aire, las fugas del gabinete, la transferencia de calor y las condiciones ambientales.
Cuarto, considere la ruta del flujo de aire. Si el equipo tiene una estructura de ventilación abierta, un ventilador axial puede ser adecuado. Si el aire debe pasar a través de un conducto estrecho o un disipador de calor denso, puede ser necesario un ventilador con una característica de presión estática adecuada o un soplador centrífugo.
Quinto, evalúe el ruido y el consumo de energía. Un ventilador que cumpla con los requisitos de caudal de aire pero que genere un ruido excesivo puede no ser aceptable para la electrónica de consumo o los equipos de oficina. De igual manera, un ventilador con un consumo de corriente excesivo puede no ser adecuado para un dispositivo alimentado por batería o sensible a la energía.
Finalmente, realice pruebas con muestras. Instale el ventilador candidato en el equipo real y mida las temperaturas en ubicaciones críticas bajo condiciones de funcionamiento representativas. Las pruebas deben incluir el funcionamiento normal, condiciones de alta carga y las temperaturas ambientales previstas.
La selección final del ventilador debe proporcionar un margen térmico suficiente sin crear problemas mecánicos, eléctricos o acústicos innecesarios.
9. Especificaciones importantes más allá de las dimensiones del ventilador
Las dimensiones del marco son solo una parte del perfil técnico de un ventilador de refrigeración. Los compradores deben evaluar varias otras especificaciones antes de realizar un pedido.
El voltaje nominal es particularmente importante. Las opciones comunes de ventiladores de refrigeración de CC incluyen 5V, 12V y 24V, aunque también hay otras configuraciones de voltaje disponibles. El ventilador seleccionado debe ser compatible con la fuente de alimentación del equipo y el sistema de control eléctrico.
La corriente nominal determina la carga eléctrica requerida por el ventilador. Los ingenieros deben verificar que la fuente de alimentación y el circuito de control puedan admitir la corriente de arranque y funcionamiento del ventilador.
La velocidad de rotación, expresada generalmente en RPM, describe la rapidez con la que giran las aspas del ventilador. Sin embargo, las RPM por sí solas no pueden determinar el caudal de aire o la eficacia de refrigeración, ya que la geometría de las aspas y las características de presión también desempeñan papeles importantes.
El caudal de aire y la presión estática deben evaluarse juntos. Un ventilador puede ofrecer un alto caudal de aire en un entorno sin restricciones, pero rendir de manera diferente cuando se instala detrás de un filtro o dentro de una carcasa compacta.
El nivel de ruido es otra especificación importante. Los fabricantes generalmente proporcionan valores acústicos en decibelios, aunque la distancia de medición, el entorno de prueba y la configuración del equipo pueden influir en los resultados. Los compradores deben comparar los productos bajo condiciones de prueba constantes.
El tipo de rodamiento también afecta las características de funcionamiento y la vida útil esperada. Los cojinetes de fricción se utilizan comúnmente en aplicaciones sensibles a los costos, mientras que los rodamientos de bolas pueden considerarse para condiciones de operación exigentes y diferentes orientaciones de montaje.
Otras especificaciones útiles incluyen el rango de temperatura de funcionamiento, las características de aislamiento, la protección del motor, la protección contra rotor bloqueado, la protección contra polaridad, la clasificación de resistencia al agua, el tipo de conector y la longitud del cable.
Una comparación técnica completa ayuda a los compradores a evitar la selección de un ventilador que coincida con las dimensiones mecánicas pero que no cumpla con los requisitos eléctricos o térmicos.
10. Voltaje del ventilador de CC, diseño del motor y selección de rodamientos
Los ventiladores de refrigeración de CC se utilizan ampliamente en la electrónica porque se pueden integrar en sistemas de energía de bajo voltaje y controlarse según los requisitos del equipo.
Un ventilador de CC de 5V puede ser adecuado para dispositivos electrónicos compactos, sistemas integrados y productos alimentados por circuitos de bajo voltaje. Un ventilador de CC de 12V se considera comúnmente para equipos de comunicación, electrónica industrial y varios productos de consumo. Un ventilador de CC de 24Vpuede ser apropiado para sistemas de control industrial y equipos que utilicen una arquitectura de energía de 24V.
El voltaje siempre debe coincidir con la especificación nominal del ventilador. Aplicar un voltaje inadecuado puede causar un funcionamiento inestable, sobrecalentamiento, reducción de la vida útil o daños en el motor.
El diseño del motor influye en la velocidad de rotación, la eficiencia eléctrica, el par y la estabilidad de funcionamiento. Los motores de CC sin escobillas se utilizan comúnmente en los ventiladores de refrigeración modernos porque eliminan las escobillas mecánicas que se encuentran en los motores con escobillas tradicionales.
Un motor sin escobillas debidamente diseñado puede proporcionar un funcionamiento estable y admitir funciones adicionales como retroalimentación de velocidad, reinicio automático y control de velocidad PWM. La disponibilidad de estas características depende del modelo del ventilador y de la configuración eléctrica.
La selección de los rodamientos debe basarse en el entorno de funcionamiento y las horas de trabajo previstas. Los cojinetes de fricción pueden ser adecuados para aplicaciones con requisitos de funcionamiento moderados y limitaciones de costos. Los rodamientos de bolas se consideran a menudo cuando se requiere una mayor fiabilidad operativa, períodos de trabajo más largos o diferentes orientaciones de montaje.
Sin embargo, el tipo de rodamiento por sí solo no garantiza la vida útil. La calidad de la lubricación, la temperatura de funcionamiento, la vibración, la exposición al polvo, el diseño del motor y la consistencia de fabricación también influyen en la fiabilidad general de un ventilador de refrigeración.
Para los clientes de OEM, es importante analizar los requisitos eléctricos y mecánicos completos con el fabricante antes de confirmar una especificación personalizada.
11. Instalación, dirección del flujo de aire y consideraciones sobre el ruido
La instalación correcta es esencial para lograr el rendimiento esperado de un ventilador de refrigeración. Incluso un producto técnicamente adecuado puede proporcionar una refrigeración inadecuada si su dirección de flujo de aire o posición de montaje es incorrecta.
La mayoría de los ventiladores de refrigeración axiales tienen una dirección de flujo de aire definida y una dirección de rotación de las aspas. Estas se indican comúnmente mediante flechas en el marco del ventilador. Los ingenieros deben confirmar la dirección de entrada o salida requerida antes de la instalación.
Un ventilador de entrada introduce aire externo más fresco en el equipo. Un ventilador de extracción elimina el aire interno caliente. Dependiendo del diseño de la carcasa, una combinación de ambos puede establecer una disposición de ventilación más eficaz.
La ubicación de las aberturas de ventilación también importa. Si las aberturas de entrada y salida están demasiado cerca, el aire puede circular directamente entre ellas sin enfriar adecuadamente los componentes internos. Esta condición puede reducir la eficiencia de refrigeración.
Las rejillas y filtros protectores pueden mejorar la seguridad del equipo y reducir la acumulación de polvo, pero también aumentan la resistencia al flujo de aire. El ventilador debe tener una capacidad de presión suficiente para operar bajo estas condiciones.
El ruido está influenciado por varios factores, incluida la velocidad de rotación, la geometría de las aspas, el estado de los rodamientos, la vibración del motor, la turbulencia del flujo de aire y la resonancia mecánica. Un ventilador montado directamente contra un panel metálico delgado puede transmitir vibraciones a la carcasa.
Los elementos de montaje de goma, el refuerzo estructural adecuado y la velocidad de funcionamiento optimizada pueden ayudar a reducir el ruido y las vibraciones no deseados.
También se recomienda una inspección regular para los equipos que operan en entornos polvorientos o de alta temperatura. La acumulación de polvo puede restringir el flujo de aire, aumentar la temperatura de funcionamiento y afectar el estado a largo plazo del ventilador.
12. Cómo evaluar a un fabricante de ventiladores de refrigeración
La selección del tamaño correcto del ventilador es solo una parte de un proyecto de refrigeración exitoso. El proveedor de fabricación también desempeña un papel importante en la consistencia del producto, el soporte técnico, la personalización y la estabilidad del suministro a largo plazo.
Los compradores B2B deben examinar primero la gama de productos del fabricante. Un proveedor que ofrezca ventiladores de refrigeración de 40mm, 60mm y 80mm, así como diferentes configuraciones de voltaje, grosor y rodamientos, puede proporcionar una mayor flexibilidad para diferentes proyectos de equipos.
Segundo, evalúe las capacidades técnicas del fabricante. Los factores importantes incluyen el desarrollo de motores, el diseño de aspas, el desarrollo de moldes, las pruebas de flujo de aire, la medición de ruido, el equilibrado dinámico y la verificación de la fiabilidad del producto.
Tercero, examine la gestión de calidad. La inspección de producción, el control de materiales entrantes, el monitoreo de procesos y el control de calidad saliente ayudan a mantener la consistencia del producto entre lotes.
Cuarto, verifique si el fabricante puede respaldar los requisitos OEM y ODM. Longitudes de cable personalizadas, conectores, funciones eléctricas, etiquetas, estructuras de montaje y especificaciones de rendimiento pueden ser necesarias para equipos especializados.
Quinto, revise las certificaciones de productos relevantes y los documentos de cumplimiento. Los requisitos dependen del mercado de destino y de la aplicación final del equipo. Los compradores deben verificar que los certificados y los informes se apliquen al modelo de producto real y al uso previsto.
China Chungfo Fan se centra en la investigación, el desarrollo, la fabricación y la venta de ventiladores de refrigeración de CC y CA, sopladores, ventiladores de flujo cruzado y motores. Con capacidades de fabricación que abarcan el desarrollo de productos, el procesamiento de moldes, el moldeo por inyección, SMT, el montaje y la inspección de calidad, la empresa da soporte a los clientes que requieren soluciones de refrigeración personalizadas.
Sus capacidades de fabricación y prueba incluyen equipos de equilibrado dinámico, equipos de prueba en túnel de viento y presión, instalaciones de prueba de ruido, cámaras de alta y baja temperatura, equipos de prueba de niebla salina e instrumentos de inspección eléctrica.
Para los clientes que seleccionan ventiladores de refrigeración compactos, la cooperación con un fabricante que entienda tanto la construcción del producto como los requisitos de aplicación puede ayudar a reducir los riesgos de compatibilidad y mejorar la eficiencia en el desarrollo de proyectos.
13. Errores comunes al seleccionar ventiladores de refrigeración para electrónica
Un error común es seleccionar un ventilador basándose únicamente en las dimensiones de su marco. Un ventilador de 40 mm, un ventilador de 60 mm o un ventilador de 80 mm pueden encajar en el área de montaje, pero su flujo de aire real y su presión estática pueden no cumplir con los requisitos térmicos.
Otro error es comparar los valores de flujo de aire máximo sin considerar la resistencia de la instalación. Las mediciones de flujo de aire en aire libre no representan el flujo de aire de funcionamiento real dentro del gabinete de un equipo.
Algunos compradores también pasan por alto el grosor del ventilador y el espaciado de los orificios de montaje. Incluso cuando el largo y el ancho del marco coinciden, los diferentes grosores o patrones de montaje pueden impedir la instalación.
La compatibilidad eléctrica es igualmente importante. Seleccionar el voltaje incorrecto o pasar por alto la corriente de arranque puede crear problemas para la fuente de alimentación y el circuito de control del equipo.
Los requisitos de ruido a veces se consideran demasiado tarde en el desarrollo del producto. Un ventilador que produce un rendimiento de refrigeración aceptable aún puede no ser adecuado para una aplicación sensible al ruido.
Otro problema es ignorar el entorno operativo. Las altas temperaturas, el polvo, la humedad, la vibración y el funcionamiento continuo pueden influir en la vida útil de los rodamientos y en la fiabilidad general.
Finalmente, los compradores deben evitar elegir productos basándose únicamente en el precio de compra más bajo. Un costo inicial más bajo no significa necesariamente un costo total de operación más bajo. Se deben considerar la consistencia del producto, la vida útil, el consumo de energía, la frecuencia de reemplazo y el soporte técnico.
Un proceso de selección completo debe combinar la verificación mecánica, la evaluación eléctrica, el análisis de flujo de aire y las pruebas de muestras.
14. Preguntas Frecuentes
14.1 ¿Cuál es la diferencia entre un ventilador de enfriamiento de 40 mm, 60 mm y 80 mm?
La diferencia principal es el tamaño de su marco externo y las oportunidades de diseño disponibles para el flujo de aire. Un ventilador de 40 mm es adecuado para productos electrónicos compactos, un ventilador de 60 mm ofrece una solución intermedia y un ventilador de 80 mm puede admitir ventilación en gabinetes de equipos más grandes. El rendimiento de enfriamiento real depende de las especificaciones técnicas completas.
14.2 ¿Un ventilador de enfriamiento más grande siempre proporciona más flujo de aire?
No. Un ventilador más grande generalmente ofrece más área potencial de aspas, pero el flujo de aire depende de la velocidad de rotación, la geometría de las aspas, el diseño del motor y la resistencia del sistema. Un ventilador más pequeño de alta velocidad puede superar a un modelo más grande de baja velocidad bajo ciertas condiciones de operación.
14.3 ¿Qué tamaño de ventilador es adecuado para dispositivos electrónicos pequeños?
A menudo se considera un ventilador de 40 mm para dispositivos con espacio de instalación limitado. Sin embargo, la elección correcta depende de la carga térmica, la ruta interna del flujo de aire y el aumento de temperatura requerido. Algunos productos compactos pueden beneficiarse de un soplador centrífugo pequeño en lugar de un ventilador axial.
14.4 ¿Es un ventilador de 60 mm mejor que uno de 40 mm?
Ninguno de los dos tamaños es universalmente mejor. Un ventilador de 60 mm puede proporcionar una capacidad de flujo de aire adicional, pero también requiere más espacio de instalación. Un modelo de 40 mm puede ser más adecuado cuando el equipo tiene estrictas limitaciones dimensionales.
14.5 ¿Cuándo debo elegir un ventilador de 80 mm?
Se puede considerar un ventilador de 80 mm cuando la carcasa tiene suficiente espacio de montaje y requiere ventilación en un área relativamente grande. Se evalúa comúnmente para controladores industriales, dispositivos electrónicos de escritorio, fuentes de alimentación y carcasas de equipos más grandes.
14.6 ¿Qué voltaje debo elegir para un ventilador de refrigeración de CC?
El voltaje debe coincidir con la fuente de alimentación del equipo. Las opciones comunes incluyen 5 V, 12 V y 24 V CC. Los compradores también deben verificar la corriente nominal, las características de arranque y la compatibilidad de control.
14.7 ¿Cómo puedo comparar el precio de los ventiladores de CC pequeños entre fabricantes?
Al comparar el precio de los ventiladores de CC pequeños, los compradores deben considerar algo más que el costo unitario cotizado. Las especificaciones, el tipo de cojinete, la calidad del motor, las certificaciones, la personalización, la cantidad del pedido, el embalaje y la vida útil esperada pueden influir en el costo total de compra.
14.8 ¿Se puede personalizar un ventilador de refrigeración para equipos OEM?
Sí. Dependiendo de las capacidades del fabricante, la personalización puede incluir el voltaje, la corriente, la velocidad de rotación, el flujo de aire, los conectores, la longitud del cable, el tipo de cojinete, las dimensiones del marco y las funciones de protección especial. Los requisitos técnicos deben confirmarse antes de la producción de muestras.
14.9 ¿Cuál es la diferencia entre un ventilador axial y un soplador de CC?
Un ventilador axial generalmente mueve el aire a lo largo del eje de sus aspas giratorias y se usa ampliamente para la ventilación de carcasas. Un soplador centrífugo atrae aire hacia su entrada y lo dirige a través de una salida, lo que lo hace útil para aplicaciones que requieren una ruta de flujo de aire más dirigida o una mayor capacidad de presión.
14.10 ¿Cómo puedo mejorar el rendimiento de refrigeración sin aumentar el tamaño del ventilador?
Los ingenieros pueden optimizar las aberturas de ventilación, reducir la resistencia innecesaria al flujo de aire, mejorar el diseño del disipador de calor, reposicionar el ventilador y optimizar los canales de flujo de aire interno. Seleccionar un ventilador con una característica de presión-flujo más adecuada también puede mejorar la refrigeración sin cambiar el tamaño del marco.
15. Conclusión: selección del ventilador adecuado para una refrigeración electrónica confiable
La elección entre ventiladores de refrigeración de 40 mm, 60 mm y 80 mm debe basarse en los requisitos térmicos del equipo, el espacio de instalación, la resistencia al flujo de aire, el diseño eléctrico y el entorno operativo.
Un ventilador de 40 mm ofrece una solución compacta para pequeños dispositivos electrónicos y refrigeración localizada. Un ventilador de 60 mm ofrece un equilibrio entre el espacio de instalación y la capacidad de flujo de aire. Un ventilador de 80 mm ofrece una mayor flexibilidad de diseño para carcasas más grandes y requisitos de ventilación más amplios.
Sin embargo, el tamaño del marco nunca debe considerarse como el único criterio de selección. El flujo de aire, la presión estática, la velocidad de rotación, el ruido, el voltaje, el tipo de cojinete y la confiabilidad del producto deben evaluarse en conjunto.
Para los fabricantes de equipos y los equipos de compras B2B, trabajar con un proveedor experimentado de ventiladores de refrigeración puede simplificar la evaluación técnica y la personalización del producto. Al combinar especificaciones precisas, pruebas de muestras y la ingeniería basada en aplicaciones, las empresas pueden desarrollar sistemas de gestión térmica más confiables.
China Chungfo Fan ofrece ventiladores de refrigeración de CC y CA, sopladores, ventiladores de flujo cruzado y soluciones de motores personalizadas para diferentes aplicaciones electrónicas e industriales. Ya sea que su proyecto requiera un ventilador compacto de 40 mm, una solución equilibrada de 60 mm o un ventilador de ventilación de 80 mm, la selección del producto adecuado comienza con la comprensión de los requisitos reales de refrigeración de su equipo.
