1. Introducción: Por qué los ventiladores de refrigeración industrial son importantes para la gestión del calor en los equipos

Los equipos industriales son cada vez más compactos, potentes e inteligentes. Desde líneas de producción automatizadas y armarios de control eléctrico hasta sistemas de comunicación, equipos médicosy electrodomésticos comerciales, las máquinas modernas a menudo integran más componentes electrónicos en espacios limitados. Aunque este desarrollo mejora la funcionalidad y la eficiencia de producción, también crea un desafío de ingeniería significativo: la gestión eficaz del calor.

Durante el funcionamiento normal, los motores, las fuentes de alimentación, las placas de circuito impreso, los dispositivos semiconductores y otros componentes eléctricos generan calor. Cuando este calor no se puede disipar de manera eficiente, las temperaturas internas pueden superar los límites de funcionamiento recomendados. El calor excesivo puede acelerar el envejecimiento de los componentes, afectar la precisión de las mediciones, activar la protección térmica, reducir la eficiencia operativa y contribuir a paradas imprevistas de los equipos.

Los ventiladores de refrigeración industrial ofrecen una solución práctica al establecer un flujo de aire controlado alrededor de los componentes que generan calor. En lugar de depender exclusivamente de la convección natural, un sistema de refrigeración por aire forzado hace circular aire a través de un recinto, a lo largo de un disipador de calor o a lo largo deun canal de ventilación designado. Esto mejora la transferencia de calor por convección y ayuda a que el equipo mantenga una temperatura de funcionamiento más estable.

Sin embargo, elegir un ventilador de refrigeración industrial implica algo más que seleccionar un producto con una velocidad de giro elevada o una gran capacidad de caudal de aire. Los ingenieros deben tener en cuenta la carga térmica, la resistencia del sistema, el espacio de instalación, la compatibilidad eléctrica, las condiciones ambientales, los límites de ruido, los requisitos de mantenimiento y la vida útil prevista.

Un ventilador que funciona bien en un entorno de prueba abierto puede ofrecer un caudal de aire sustancialmente menor después de instalarse detrás de una rejilla de protección o un filtro de polvo. De igual modo, un ventilador compacto con una excelente eficiencia eléctrica puede seguir sin ser adecuado si su caudal de aire no llega a los componentes más calientes.

Por esta razón, los ventiladores de refrigeración industrial deben seleccionarse como parte de una estrategia integrada de gestión térmica en lugar de tratarse como accesorios aislados.

Para los fabricantes de equipos, el objetivo es identificar una solución de refrigeración que proporcione una disipación de calor suficiente, un funcionamiento fiable, un ruido manejable y un costo total razonable durante todo el ciclo de vida del producto.

Chungfo Fan ofrece soluciones de ventiladores y sopladores para aplicaciones industriales y electrónicas. Al evaluar el entorno de funcionamiento, el caudal de aire necesario, las dimensiones de montaje y las especificaciones eléctricas, los fabricantes de equipos pueden identificar los productos de refrigeración adecuados para sus diseños.

2. Cómo eliminan el calor de los equipos los ventiladores de refrigeración industrial

Comprender el proceso de transferencia de calor es el primer paso para diseñar un sistema de refrigeración eficaz.

2.1 Convección forzada y disipación de calor

Cuando un componente electrónico funciona, la energía eléctrica se convierte parcialmente en calor. Ese calor debe viajar desde la superficie del componente hacia el aire circundante u otro medio de refrigeración antes de poder ser evacuado del equipo.

La convección natural depende de las diferencias de temperatura y del movimiento del aire circundante. Aunque este método requiere poco equipo adicional, puede resultar insuficiente cuando la densidad térmica es alta, las aberturas de ventilación son limitadas o los componentes internos están muy juntos.

La convección forzada utiliza un ventilador o un soplador para aumentar el movimiento del aire. El aire en movimiento absorbe el calor de las superficies de los componentes y lo transporta hacia una abertura de escape u otra área de expulsión de calor.

La eficacia de este proceso depende de varias variables, como la velocidad del aire, la diferencia de temperatura, la superficie, la distribución del flujo de aire y la resistencia térmica entre la fuente de calor y el aire de refrigeración.

Un caudal de aire mayor puede mejorar la refrigeración en las condiciones adecuadas, pero la relación no es ilimitada. Si el aire pasa por alto los componentes que generan calor o circula repetidamente dentro de un recinto pequeño, una capacidad adicional del ventilador puede producir menos mejora de la esperada.

Por consiguiente, un diseño eficaz debe coordinar el rendimiento del ventilador con la disposición física del equipo.

2.2 Creación de una ruta de flujo de aire continua

Un ventilador de refrigeración necesita una ruta de flujo de aire despejada y con un propósito definido para funcionar eficazmente.

En una carcasa electrónica típica, el aire más frío entra a través de una abertura de admisión, pasa por encima de los componentes generadores de calor y sale a través de una abertura de escape. La disposición debe minimizar las restricciones innecesarias y reducir la posibilidad de que el aire caliente regrese directamente a la admisión.

Por lo tanto, la ubicación del ventilador es importante. Un ventilador de escape situado cerca de una fuente de calor importante puede eliminar el aire caliente de manera eficiente, mientras que un ventilador mal situado puede dejar otras zonas ventiladas de forma inadecuada.

Los diseñadores también deben tener en cuenta los mazos de cables, los tabiques internos, los soportes de montaje, las rejillas de protección y los filtros. Estos elementos pueden redirigir el flujo de aire, crear zonas muertas o aumentar la resistencia del sistema.

Para equipos con varias fuentes de calor independientes, pueden ser necesarios varios ventiladores o canales de aire dedicados. La dinámica de fluidos computacional puede ayudar a evaluar diseños complejos, mientras que las pruebas físicas de temperatura siguen siendo esenciales para confirmar el rendimiento real.

2.3 Comprensión de los puntos calientes localizados

La temperatura media en el interior de una carcasa no siempre revela sus problemas térmicos más graves.

Una placa de circuito puede tener una temperatura general moderada mientras que un semiconductor de potencia o un controlador de motor funciona cerca de su temperatura máxima permitida. Este punto caliente localizado puede convertirse en el factor limitante para la fiabilidad del equipo.

El flujo de aire dirigido puede ayudar a dirigir aire más frío hacia los componentes críticos. En algunas aplicaciones, un soplador pequeño es más eficaz que un ventilador axial más grande porque puede suministrar aire a través de un paso estrecho o hacia una superficie específica.

El objetivo no es simplemente hacer circular más aire. Consiste en eliminar el calor de los componentes que necesitan refrigeración con mayor urgencia.

3. Tipos comunes de ventiladores de refrigeración industriales

Las diferentes estructuras de ventiladores producen diferentes patrones de flujo de aire y características de presión. Seleccionar el tipo correcto ayuda a equilibrar el rendimiento de refrigeración, el espacio disponible, el ruido y el consumo de energía.

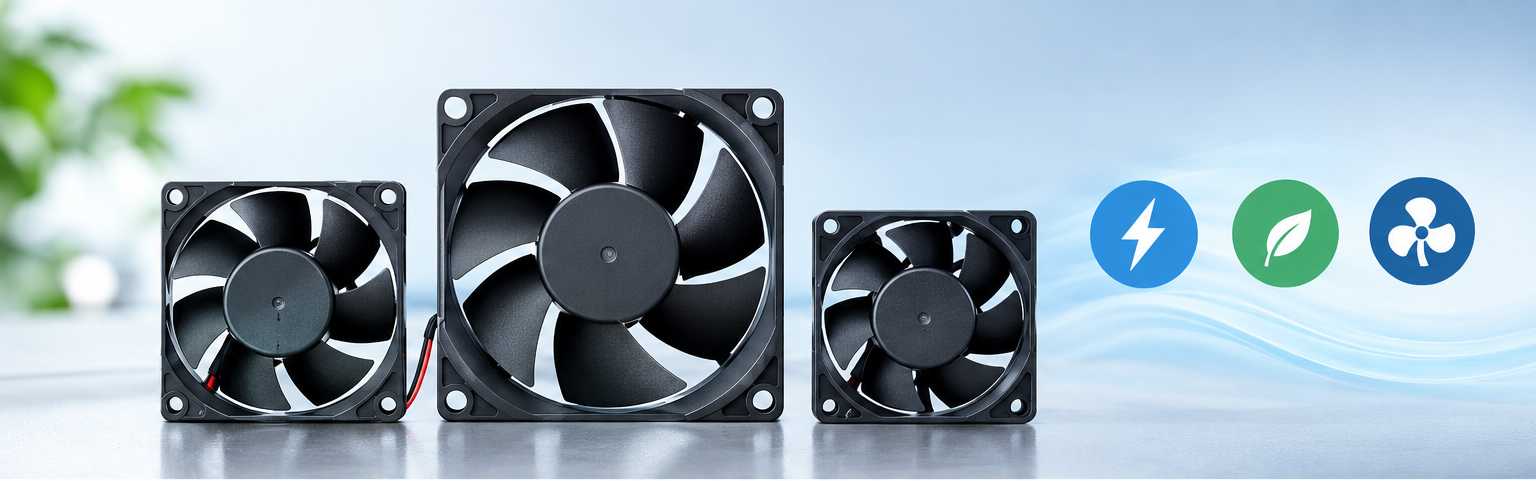

3.1 Ventiladores de refrigeración axiales

Los ventiladores axiales mueven el aire de forma aproximadamente paralela al eje de rotación. Se utilizan ampliamente en carcasas electrónicas, paneles de control, fuentes de alimentación, equipos de comunicación y maquinaria industrial.

Sus principales ventajas incluyen una estructura relativamente sencilla, una instalación cómoda y la capacidad de mover volúmenes de aire sustanciales dentro de un espacio compacto.

Los ventiladores axiales son especialmente adecuados cuando el equipo requiere ventilación general o flujo de aire directo a través de disipadores de calor y placas de circuito. También se pueden organizar como unidades de admisión o escape para establecer un sistema de ventilación de carcasas.

No obstante, un ventilador axial puede perder una cantidad significativa de flujo de aire cuando se instala en un sistema con alta resistencia. Los filtros densos, los conductos estrechos, los componentes muy empaquetados y las rejillas restrictivas pueden reducir su rendimiento entregado.

Por lo tanto, los ingenieros deben examinar la curva de presión-caudal del ventilador y determinar si su rendimiento coincide con la ruta de ventilación real.

3.2 Ventiladores centrífugos y sopladores

Los sopladores centrífugos atraen aire hacia un impulsor y lo descargan en una dirección generalmente perpendicular al eje de admisión.

Esta disposición es útil cuando el aire de enfriamiento debe viajar a través de un conducto estrecho, pasar por un canal restrictivo o llegar a un componente específico dentro de una máquina compacta.

Las aplicaciones comunes incluyen equipos médicos, instrumentación, automatización industrial, maquinaria de envasado y conjuntos electrónicos especializados.

En comparación con un ventilador axial convencional de tamaño similar, un soplador centrífugo puede proporcionar características de presión más adecuadas para una ruta de flujo de aire restrictiva. Sin embargo, la comparación real depende del diseño específico del producto y del punto de operación.

La selección del soplador debe tener en cuenta la geometría de salida, los requisitos de presión, el espacio de montaje, el consumo eléctrico y el rendimiento acústico.

3.3 Ventiladores de flujo cruzado

Los ventiladores de flujo cruzado generan un flujo de aire relativamente amplio a través de una salida alargada. Su estructura puede ser ventajosa cuando el equipo requiere un flujo de aire distribuido a lo largo de un área larga o estrecha.

Las aplicaciones potenciales incluyen ciertos conjuntos de aire acondicionado, equipos de calefacción, electrodomésticos comerciales y sistemas de ventilación especializados.

La consideración de diseño principal es el patrón de flujo de aire requerido. Un ventilador de flujo cruzado puede proporcionar una distribución útil de aire a través de una sección ancha, pero puede no ser la mejor solución para cada aplicación de alta presión.

Los ingenieros deben evaluar las dimensiones del espacio de instalación, la longitud de la región de flujo de aire requerida y las pérdidas de presión asociadas con los componentes circundantes.

3.4 Ventiladores de enfriamiento compactos y sin marco

Los ventiladores compactos son especialmente importantes en equipos con espacio de instalación limitado. Se pueden integrar en productos electrónicos pequeños, instrumentos en miniatura, módulos de control compactos y sistemas embebidos.

Los diseños de ventiladores sin marco pueden ofrecer una mayor flexibilidad cuando el fabricante del equipo desea incorporar el conjunto del rotor y motor en una carcasa o estructura mecánica personalizada.

Estas soluciones requieren una consideración cuidadosa de la protección del rotor, las tolerancias de montaje, la vibración, las conexiones eléctricas y la seguridad mecánica. La ausencia de un marco convencional no elimina la necesidad de una protección adecuada o un soporte estructural.

Para los fabricantes OEM, los diseños compactos y sin marco pueden crear oportunidades para optimizar los diseños internos y desarrollar estructuras de enfriamiento específicas para la aplicación.

4. Cómo elegir el ventilador de enfriamiento industrial adecuado

Un proceso de selección fiable comienza con los requisitos térmicos del equipo en lugar de las especificaciones de un producto particular.

4.1 Calcular la carga térmica

Primero, identifique la cantidad de calor que se debe eliminar del recinto o componente.

La carga térmica se puede estimar a partir de las pérdidas eléctricas, los datos de funcionamiento del equipo, las hojas de datos de los componentes y las mediciones tomadas durante las pruebas. No toda la entrada eléctrica se convierte en calor dentro del mismo recinto, por lo que el cálculo debe reflejar el límite real del sistema.

Para estimaciones preliminares, el flujo de aire requerido se puede aproximar utilizando la relación entre la transferencia de calor, el flujo de masa de aire, la capacidad térmica específica y el aumento de temperatura admisible.

Este cálculo proporciona un punto de partida, no una especificación final del producto. El equipo real introduce fugas de flujo de aire, distribución de temperatura no uniforme, resistencia de filtros, recirculación y otros factores que requieren una evaluación de ingeniería adicional.

Puede ser necesario un margen de diseño razonable, pero un dimensionamiento excesivo puede aumentar el ruido, el consumo eléctrico y el costo del sistema.

4.2 Evaluar el flujo de aire y la presión estática juntos

El flujo de aire se expresa comúnmente en pies cúbicos por minuto, o CFM, y a veces en metros cúbicos por hora.

La presión estática describe la capacidad de un ventilador para superar la resistencia en el sistema de enfriamiento. Se vuelve especialmente importante cuando el aire pasa a través de filtros, disipadores de calor, conductos, rejillas de ventilación estrechas o componentes dispuestos densamente.

El flujo de aire libre máximo de un ventilador se mide normalmente en condiciones con muy poca resistencia. No se debe suponer que representa el flujo de aire entregado después de la instalación.

La curva de presión-flujo, a menudo llamada curva P-Q, muestra cómo cambia el flujo de aire a medida que aumenta la presión estática. El punto de operación real depende de la interacción entre la curva del ventilador y la resistencia del equipo.

Al comparar productos, los ingenieros deben identificar el flujo de aire requerido a la presión esperada del sistema en lugar de comparar solo los valores máximos de CFM.

4.3 Hacer coincidir las dimensiones del ventilador con el espacio de instalación

El tamaño del marco y el grosor del ventilador determinan si un producto puede caber en el espacio de instalación disponible.

Los formatos compactos comunes incluyen modelos de 25 mm, 30 mm, 40 mm, 50 mm, 60 mm, 80 mm, 92 mm y 120 mm, aunque la disponibilidad y el rendimiento varían según la serie de productos.

Un ventilador más grande puede entregar el flujo de aire requerido a una velocidad de giro menor, pero es posible que no quepa dentro del recinto. Un ventilador más pequeño puede caber más fácilmente pero requerir una mayor velocidad o un rendimiento de presión más fuerte.

Antes de finalizar una selección, compruebe las posiciones de los orificios de montaje, las dimensiones generales, el espacio libre del conector, el enrutamiento de los cables, la dirección del flujo de aire y el acceso para el reemplazo.

4.4 Elegir la clasificación de voltaje y corriente correcta

El voltaje nominal del ventilador debe coincidir con la arquitectura de potencia del equipo.

Los ventiladores de CC de bajo voltaje son comunes en dispositivos electrónicos y equipos embebidos. Los modelos de doce voltios pueden ser adecuados para sistemas con una fuente establecida de 12 V, mientras que los modelos de 24 V se consideran frecuentemente para equipos de control industrial. Los modelos de cinco voltios pueden ser útiles en electrónica compacta que ya proporciona una fuente compatible.

Un ventilador de refrigeración CC de 12 voltios puede ser adecuado para un controlador, una máquina compacta o un gabinete electrónico con un riel de alimentación de 12 V compatible. El equipo de ingeniería aún debe verificar su consumo de corriente, comportamiento de arranque, flujo de aire, rendimiento de presión y rango de temperatura de operación.

Un ventilador de refrigeración CC de 5v puede simplificar la integración en equipos electrónicos de bajo voltaje, pero su presupuesto de energía merece especial atención. La fuente de alimentación disponible debe soportar tanto el ventilador como los demás componentes conectados durante el arranque y la operación normal.

La compatibilidad de voltaje por sí sola no establece la idoneidad. Los ingenieros también deben confirmar la polaridad, el tipo de conector, la longitud del cable, los circuitos de protección y la variación de voltaje permitida.

4.5 Considere la temperatura de operación y las condiciones ambientales

Los equipos industriales pueden operar en fábricas cálidas, gabinetes eléctricos cerrados, talleres con polvo, instalaciones al aire libre o áreas expuestas a vibraciones y humedad.

Estas condiciones influyen en la selección del ventilador. Una temperatura ambiente alta puede reducir el margen de refrigeración disponible y afectar la vida útil del motor o de los rodamientos. La acumulación de polvo puede restringir el flujo de aire, mientras que la humedad y los contaminantes corrosivos pueden dañar los componentes que carecen de la protección adecuada.

Los diseñadores deben revisar el rango de temperatura de operación especificado del ventilador, la protección ambiental, los requisitos de aislamiento y cualquier requisito de cumplimiento específico de la aplicación.

Si el equipo opera continuamente, la resistencia térmica y la confiabilidad a largo plazo adquieren especial importancia.

4.6 Establezca un ruido y un consumo de energía aceptables

Un ventilador de refrigeración debe satisfacer los requisitos térmicos sin crear cargas acústicas o eléctricas inaceptables.

El ruido puede convertirse en una preocupación en laboratorios, entornos médicos, equipos de oficina y electrodomésticos utilizados cerca de las personas. El diseño de las aspas del ventilador, la velocidad de rotación, el control del motor, la rigidez de montaje y la turbulencia del flujo de aire influyen en el rendimiento acústico.

El consumo de energía es otro factor importante, particularmente cuando el equipo contiene varios ventiladores o funciona de forma continua.

Un ventilador más grande que funcione a una velocidad menor a veces puede proporcionar un equilibrio útil entre el flujo de aire y el ruido, pero esto depende de la geometría de la instalación y de los requisitos de presión.

La mejor solución es aquella que cumple con los objetivos térmicos a la vez que respeta los límites acústicos, energéticos y de confiabilidad del equipo.

5. Por qué los ventiladores de refrigeración CC sin escobillas son importantes en los equipos industriales

Los motores CC sin escobillas se utilizan ampliamente en ventiladores de refrigeración compactos porque evitan las escobillas de conmutación mecánica que se encuentran en los motores con escobillas convencionales.

Un ventilador de refrigeración CC sin escobillas utiliza conmutación electrónica para controlar la operación del motor. Dependiendo de su diseño, puede proporcionar una operación eficiente, un control de velocidad conveniente y características de integración útiles para los fabricantes de equipos.

5.1 Desgaste reducido de las escobillas

Debido a que los motores sin escobillas no dependen de escobillas físicas para realizar la conmutación eléctrica, eliminan el desgaste de las escobillas como mecanismo de falla.

Sin embargo, esto no significa que todos los ventiladores sin escobillas tengan una vida útil ilimitada. Los rodamientos, los componentes electrónicos, el aislamiento, la lubricación, la contaminación y la temperatura de operación pueden afectar la confiabilidad.

Por esta razón, los compradores deben evaluar el conjunto completo del ventilador en lugar de tratar el tipo de motor como el único indicador de calidad.

5.2 Control de velocidad flexible

Algunos ventiladores CC sin escobillas admiten la modulación por ancho de pulsos, comúnmente llamada PWM, lo que permite que un controlador ajuste la velocidad del ventilador.

El control de velocidad basado en la temperatura puede reducir el flujo de aire innecesario cuando el equipo opera bajo cargas ligeras e incrementar la capacidad de refrigeración cuando las temperaturas aumentan.

Este enfoque puede ayudar a equilibrar el ruido y el consumo de energía. Sin embargo, el método de control debe ser compatible con la interfaz eléctrica y las especificaciones de operación del ventilador.

Los ingenieros deben verificar la velocidad mínima de operación, los requisitos de arranque, las características de la señal de control y el comportamiento bajo condiciones anormales.

5.3 Funciones de monitoreo y protección

Dependiendo del modelo, los ventiladores CC sin escobillas pueden admitir retroalimentación de tacómetro, detección de rotación o salidas de alarma.

Estas características pueden ayudar a los controladores de equipos a identificar un ventilador detenido, detectar una operación anormal e iniciar una respuesta de protección antes de que las temperaturas de los componentes se vuelvan críticas.

No todos los modelos incluyen todas las funciones. Los compradores OEM deben especificar las funciones de monitoreo requeridas durante la etapa de diseño en lugar de asumir que son estándar.

5.4 Confiabilidad a través del diseño a nivel de sistema

La vida útil de un ventilador de refrigeración depende de algo más que su arquitectura de motor.

La selección de rodamientos, la lubricación, la exposición a la temperatura, la vibración, la tensión de montaje, la acumulación de polvo, la calidad eléctrica y la velocidad de operación influyen en el resultado.

Para aplicaciones de servicio continuo, los ingenieros deben solicitar condiciones de prueba de vida útil claramente definidas y confirmar si la vida útil indicada representa una estimación estadística bajo condiciones especificadas.

Un ventilador sin escobillas bien seleccionado, instalado correctamente y operado dentro de sus límites nominales, puede contribuir al rendimiento confiable de los equipos industriales.

6. Aplicaciones de los ventiladores de refrigeración industriales en diferentes industrias

Los ventiladores de refrigeración industriales admiten una amplia gama de categorías de equipos. Aunque su función básica es similar, el patrón de flujo de aire requerido, la presión, la configuración eléctrica y la resistencia ambiental pueden diferir sustancialmente entre aplicaciones.

6.1 Armarios de control eléctrico y equipos de automatización

Los armarios de control eléctrico pueden contener controladores lógicos programables, variadores de frecuencia, contactores, fuentes de alimentación, relés y módulos de comunicación. Estos componentes generan calor durante el funcionamiento, especialmente cuando el equipo funciona de forma continua o procesa altas cargas eléctricas.

Un ventilador axial industrial puede establecer la circulación a través del armario, mientras que un soplador puede ser útil cuando el aire debe pasar a través de un canal estrecho o alcanzar una fuente de calor concentrada.

Los ingenieros deben tener en cuenta la carga térmica total del armario, la disposición de los componentes internos, la temperatura ambiente, la resistencia del filtro y la protección requerida contra contaminantes.

Para los armarios expuestos al polvo, puede ser necesaria una entrada filtrada. Sin embargo, los filtros acumulan contaminantes gradualmente y pueden restringir el flujo de aire. Por lo tanto, los programas de mantenimiento deben tener en cuenta la inspección y sustitución de los filtros.

Cuando el aire exterior no sea adecuado, una solución de gestión térmica de bucle cerrado puede ser más apropiada que simplemente introducir aire ambiente en el armario.

6.2 Equipos de telecomunicaciones y comunicación de datos

Los dispositivos de comunicación suelen contener procesadores, componentes de conversión de energía, interfaces de red y otros componentes electrónicos generadores de calor dentro de carcasas compactas.

En estas aplicaciones, el rendimiento de refrigeración debe equilibrarse con el ruido, el consumo de energía, la densidad de los equipos y la continuidad del servicio.

A menudo se consideran ventiladores axiales compactos para la ventilación general, mientras que se pueden requerir ventiladores de mayor presión o sopladores cuando el aire debe pasar a través de componentes densamente empaquetados.

Los diseñadores de equipos también deben evaluar la redundancia de los ventiladores cuando la operación ininterrumpida sea importante. Un sistema con múltiples ventiladores puede diseñarse para mantener una capacidad de refrigeración parcial si un ventilador falla, siempre que las unidades restantes puedan manejar la carga térmica resultante.

Las funciones de supervisión pueden mejorar la detección de fallos y la planificación del mantenimiento.

6.3 Equipos médicos y de laboratorio

Los dispositivos médicos y los instrumentos de laboratorio pueden requerir temperaturas internas estables, un flujo de aire predecible y un rendimiento acústico cuidadosamente controlado.

Los ejemplos incluyen instrumentos de diagnóstico, equipos analíticos, sistemas de refrigeración y otros dispositivos alimentados eléctricamente que generan calor durante su uso.

La elección del ventilador depende de la arquitectura térmica del dispositivo. Un ventilador axial compacto puede ser apropiado para una ruta de refrigeración interna abierta, mientras que un soplador puede ser más eficaz para un canal confinado.

Los fabricantes de equipos deben evaluar las normas de seguridad aplicables, los requisitos de control de contaminación, la separación del flujo de aire y cualquier restricción relacionada con la aplicación médica prevista.

El uso de un ventilador en equipos médicos no establece por sí mismo que el dispositivo completo cumpla con los requisitos reglamentarios médicos. El cumplimiento debe evaluarse a los niveles apropiados de producto y sistema.

6.4 Maquinaria de envasado y sellado industrial

Las máquinas de envasado y sellado pueden contener motores, electrónica de control, elementos calefactores y sistemas de conversión de energía. El calor generado por estos componentes puede influir en la estabilidad del control y en la fiabilidad de los conjuntos electrónicos cercanos.

Los ventiladores de refrigeración pueden ayudar a la ventilación del armario, eliminar el calor de los módulos de potencia y proporcionar flujo de aire a componentes seleccionados de la máquina.

En equipos de envasado compactos, un soplador centrífugo puede ser útil cuando el aire de refrigeración debe dirigirse a través de un paso estrecho. Los ventiladores axiales pueden ser adecuados cuando el objetivo principal es ventilar un recinto más grande.

La instalación también debe tener en cuenta la vibración, las partículas en el aire, los ciclos de funcionamiento y el suministro eléctrico disponible de la máquina.

6.5 Refrigeración comercial y equipos de temperatura controlada

Los sistemas de refrigeración comercial se basan en la transferencia de calor controlada para mantener la temperatura deseada dentro de un recinto o compartimento.

Se pueden utilizar ventiladores para hacer circular el aire, facilitar el intercambio de calor o ventilar las secciones de control electrónico. Su función depende del diseño del sistema de refrigeración y de la arquitectura del flujo de aire.

Para aplicaciones de refrigeración, los ingenieros deben evaluar el rendimiento a baja temperatura cuando proceda, la exposición a la condensación, la resistencia a la humedad, la idoneidad de los cojinetes y el ciclo de funcionamiento previsto.

No se debe asumir automáticamente que un ventilador seleccionado para un armario cálido y seco sea adecuado para un entorno que implique condensación o una variación sustancial de la temperatura.

6.6 Fuentes de alimentación, cargadores y equipos de energía

Las fuentes de alimentación, los sistemas de carga, los inversores y los equipos eléctricos relacionados pueden generar un calor considerable durante la conversión de energía.

Un ventilador de refrigeración ayuda a eliminar el calor de los semiconductores de potencia, los componentes magnéticos, los disipadores de calor y otros conjuntos internos.

El diseño debe tener en cuenta la distribución real de las pérdidas en lugar de depender únicamente de la potencia nominal total del equipo. Un dispositivo con una alta potencia nominal puede tener una carga térmica relativamente manejable si su eficiencia de conversión es alta, mientras que un dispositivo más pequeño con fuentes de calor concentradas aún puede requerir un flujo de aire dirigido cuidadosamente.

El control del ventilador también se puede integrar con sensores de temperatura para adaptar el rendimiento de refrigeración a la demanda operativa.

6.7 Robots industriales y maquinaria compacta

Los controladores robóticos, los accionamientos de motores, los ordenadores integrados y las máquinas automatizadas compactas suelen tener un espacio limitado para la ventilación.

Los ventiladores compactos pueden proporcionar refrigeración localizada sin aumentar significativamente las dimensiones generales del equipo. Cuando la trayectoria del aire es restrictiva, un soplador pequeño puede ofrecer un mejor ajuste que un ventilador axial convencional.

La vibración mecánica, el movimiento repetido, el enrutamiento de cables y el acceso para el mantenimiento deben tenerse en cuenta durante la integración.

Para la maquinaria que se espera que funcione durante turnos prolongados, la fiabilidad del ventilador y la sustitución sencilla pueden contribuir a reducir los costes de mantenimiento.

7. Ventiladores de CA frente a ventiladores de CC para refrigeración industrial

La elección entre ventiladores de refrigeración de CA y CC depende de la fuente de alimentación disponible, las funciones de control requeridas, el entorno operativo y el diseño del sistema.

Los ventiladores de CA pueden ser convenientes en equipos alimentados directamente desde un sistema eléctrico de CA. Los ventiladores de CC suelen ser atractivos en dispositivos electrónicos y máquinas que ya contienen energía de CC regulada de baja tensión.

Los ventiladores de CC también pueden ofrecer opciones convenientes de control de velocidad, según el diseño. Sin embargo, ninguna categoría es universalmente superior. El rendimiento y el consumo de energía deben compararse utilizando datos de productos relevantes y condiciones de funcionamiento realistas.

La siguiente tabla resume las consideraciones típicas de selección.

La decisión final debe reflejar el diseño completo del equipo. Si la máquina ya proporciona una fuente de CC estable, un ventilador de CC compatible puede simplificar la integración. Si el sistema de refrigeración está diseñado en torno a una fuente de CA, un ventilador de CA puede ser una alternativa práctica.

8. Errores comunes en la selección de ventiladores de refrigeración

Incluso un ventilador técnicamente capaz puede funcionar mal cuando el sistema circundante no se ha diseñado correctamente.

8.1 Elegir un ventilador basándose únicamente en el flujo de aire máximo

Una clasificación alta de flujo de aire máximo no garantiza una refrigeración adecuada después de la instalación.

Los filtros, rejillas, conductos y componentes muy empaquetados pueden aumentar las pérdidas de presión. Si el ventilador seleccionado no puede superar estas restricciones, el flujo de aire suministrado puede ser insuficiente.

La solución es comparar las curvas de presión-caudal y evaluar el punto de funcionamiento esperado.

8.2 Ignorar la distribución de calor dentro de la carcasa

Un ventilador colocado lejos de la fuente de calor más crítica puede ventilar la carcasa sin enfriar adecuadamente el componente que más lo necesita.

Los ingenieros deben identificar los principales componentes generadores de calor y determinar si el aire llega a sus superficies de manera eficaz.

La termografía y los sensores de temperatura pueden ayudar a identificar áreas que requieren un flujo de aire mejorado.

8.3 Seleccionar la tensión incorrecta

Conectar un ventilador a una tensión incompatible puede causar problemas de arranque, funcionamiento inestable, rendimiento reducido o daños.

La tensión nominal, el rango de funcionamiento permitido, la demanda de corriente, la polaridad y la disposición de los conectores deben comprobarse antes de la instalación.

8.4 Pasar por alto el ruido y la vibración

Un ventilador que cumple con los requisitos de flujo de aire aún puede ser inadecuado si su salida acústica supera los límites de la aplicación.

Un montaje incorrecto puede transmitir vibraciones a la carcasa y producir ruido adicional. La interacción de las aspas con las rejillas cercanas o los pasos estrechos también puede crear efectos acústicos indeseables.

Una evaluación completa debe incluir tanto el ventilador en sí como el sistema instalado.

8.5 Desatender el mantenimiento y la contaminación

La acumulación de polvo, las rejillas de ventilación obstruidas y los filtros sucios pueden reducir gradualmente la eficacia de la refrigeración.

Un ventilador debe seleccionarse teniendo en cuenta el entorno operativo y el programa de mantenimiento planificado. Cuando el acceso es difícil, la fiabilidad y la facilidad de mantenimiento adquieren especial importancia.

8.6 Suponer que todos los ventiladores sin escobillas tienen la misma fiabilidad

La tecnología de motores sin escobillas elimina el desgaste de las escobillas, pero no elimina todos los mecanismos de fallo posibles.

El desgaste de los rodamientos, los fallos electrónicos, el estrés térmico, la humedad y la contaminación aún pueden afectar al rendimiento. Los compradores deben comparar las condiciones de prueba del fabricante, los límites de funcionamiento y la documentación del producto en lugar de confiar en una sola afirmación de marketing.

9. Cómo la personalización OEM mejora las soluciones de refrigeración industrial

Los modelos de ventiladores estándar pueden satisfacer muchos requisitos de refrigeración, pero algunos diseños de equipos necesitan ajustes específicos para la aplicación.

La personalización OEM permite a los fabricantes de equipos coordinar las características del ventilador con la arquitectura de su producto en lugar de rediseñar el equipo en torno a un componente estándar inadecuado.

9.1 Especificaciones eléctricas personalizadas

Dependiendo de la capacidad de fabricación y del diseño del modelo, la personalización puede incluir opciones de tensión, longitud de los cables, tipo de conector, disposición de los terminales y funciones compatibles de control de velocidad.

Estos detalles pueden simplificar el montaje y reducir la necesidad de adaptadores adicionales o cambios de cableado.

La personalización eléctrica debe confirmarse con respecto a la plataforma de producto disponible y los requisitos técnicos del proyecto.

9.2 Dimensiones mecánicas personalizadas

Un bastidor, una estructura de montaje, una disposición de salida o una carcasa de soplador personalizados pueden ayudar a resolver las limitaciones de espacio.

Sin embargo, cambiar la carcasa o la estructura de montaje puede afectar al flujo de aire, la vibración, la resistencia mecánica y el rendimiento acústico. Las pruebas de prototipos deben confirmar que el conjunto personalizado cumple con sus requisitos.

9.3 Ajuste de rendimiento específico para la aplicación

Algunos proyectos priorizan el flujo de aire máximo, mientras que otros requieren una mayor presión estática, bajo ruido o un menor consumo de energía.

El proveedor y el fabricante del equipo deben establecer el punto de funcionamiento requerido e identificar los modelos adecuados o los ajustes de diseño.

La evaluación puede incluir pruebas de flujo de aire, mediciones de presión, pruebas eléctricas, pruebas de temperatura, controles de vibración y mediciones acústicas, según la aplicación.

9.4 Control de calidad y consistencia del producto

El rendimiento consistente es esencial cuando los ventiladores de refrigeración se instalan en productos fabricados a escala.

Un proceso de calidad estructurado puede incluir la inspección de materiales entrantes, controles de motores y ensamblaje, pruebas de rotación, equilibrado dinámico cuando corresponda, verificación eléctrica e inspección final.

Las pruebas pertinentes deben reflejar el diseño real del producto y los requisitos del cliente. No todas las pruebas se aplican a todos los modelos de ventiladores, por lo que los proveedores deben identificar claramente las inspecciones y los procedimientos de validación utilizados.

Para proyectos OEM, la documentación, la aprobación de muestras, la trazabilidad de la producción y la gestión de cambios pueden ayudar a mantener la consistencia en todos los lotes de fabricación.

10. Normas de calidad, certificaciones y evaluación de proveedores

Los ventiladores de refrigeración industrial se pueden incorporar en productos vendidos en diferentes mercados e industrias reguladas. En consecuencia, la documentación de certificación y cumplimiento puede ser una parte importante de la evaluación de proveedores.

Sin embargo, las declaraciones de certificación deben verificarse cuidadosamente. La declaración general de un proveedor de que sus productos están certificados no significa automáticamente que cada modelo, configuración o producto final completo esté cubierto por la misma aprobación.

Los compradores deben verificar el certificado aplicable, el alcance del producto, la identificación del modelo, la organización emisora y cualquier condición asociada a la aprobación.

Por ejemplo, el reconocimiento o la inclusión en la lista de UL debe verificarse con la categoría exacta del producto y la información relevante del modelo. La documentación relacionada con CE debe evaluarse en relación con la legislación aplicable de la Unión Europea y el mercado previsto del producto. Los documentos de cumplimiento ambiental deben coincidir asimismo con los requisitos reales del producto y de los materiales.

Una evaluación de proveedores debe considerar varias áreas:

1. Documentación técnica, incluidas las dimensiones, las clasificaciones eléctricas, los datos de flujo de aire y las curvas de presión-caudal.

2. Procedimientos de gestión de calidad y consistencia de fabricación.

3. Documentación aplicable de cumplimiento de seguridad y ambiental.

4. Pruebas de fiabilidad y límites de las condiciones de funcionamiento.

5. Soporte de ingeniería y capacidades de personalización OEM.

6. Plazos de entrega, continuidad del suministro, envasado y servicio postventa.

China Chungfo Fan trabaja en el sector de fabricación de ventiladores y sopladores, sirviendo a fabricantes de equipos con diferentes requisitos de refrigeración. Para un nuevo proyecto, los compradores deben proporcionar la aplicación prevista, el voltaje de funcionamiento, el espacio de instalación disponible, la carga térmica y las condiciones ambientales para que los productos candidatos puedan evaluarse en función de los requisitos reales.

11. Tendencias futuras en la tecnología de ventiladores de refrigeración industrial

La tecnología de refrigeración industrial continúa evolucionando a medida que los equipos se vuelven más compactos y la gestión energética se vuelve cada vez más importante.

11.1 Control inteligente basado en temperatura

La refrigeración a velocidad fija puede proporcionar más flujo de aire del necesario cuando una máquina funciona con carga baja.

El control de ventiladores basado en temperatura permite que la capacidad de refrigeración responda a la demanda del equipo. Esto puede reducir el ruido innecesario y el consumo de energía al tiempo que preserva un rendimiento térmico adecuado.

Una implementación exitosa requiere sensores adecuados, lógica de control y un ventilador que admita el rango de funcionamiento requerido.

11.2 Mayor densidad de integración

A medida que los conjuntos electrónicos se vuelven más pequeños, la energía térmica puede concentrarse en espacios cada vez más limitados.

Esta tendencia aumenta la importancia de los ventiladores compactos, los sopladores en miniatura, los canales de aire cuidadosamente diseñados y la refrigeración localizada.

La integración mecánica y térmica debe considerarse de manera conjunta, ya que un espacio de instalación más pequeño puede aumentar la resistencia al flujo de aire.

11.3 Monitorización mejorada y mantenimiento predictivo

Los ventiladores equipados con salidas de monitorización compatibles pueden proporcionar información sobre la velocidad de rotación o el funcionamiento anormal.

Cuando esta información se integra en los sistemas de monitorización de equipos, los operadores pueden identificar posibles problemas de refrigeración antes y programar el mantenimiento antes de que el sobrecalentamiento cause una interrupción.

El valor de dichas características depende de la criticidad del equipo, la arquitectura de monitorización y la estrategia de mantenimiento.

11.4 Diseño específico para la aplicación y consciente de la energía

Los futuros sistemas de refrigeración equilibrarán cada vez más el rendimiento térmico, el consumo de energía, el ruido y la vida útil operativa.

En lugar de seleccionar el ventilador más grande disponible, los diseñadores pueden optimizar la trayectoria del flujo de aire, reducir restricciones innecesarias, elegir un punto de funcionamiento adecuado e implementar un control de velocidad variable cuando sea práctico.

Este enfoque a nivel de sistema puede mejorar la eficacia de toda la solución de refrigeración.

12. Conclusión: Construcción de una estrategia fiable de gestión del calor industrial

Los ventiladores de refrigeración industrial son componentes importantes en la gestión del calor de los equipos. Su eficacia depende de la relación entre la carga térmica, la trayectoria del flujo de aire, la presión estática, el suministro eléctrico, las condiciones ambientales y la vida útil requerida.

Los ventiladores axiales son útiles para muchas aplicaciones de ventilación general, mientras que los sopladores centrífugos pueden ser adecuados para trayectorias de flujo de aire más restrictivas. Los ventiladores de flujo cruzado y los diseños compactos o sin marco pueden proporcionar ventajas en disposiciones de instalación especializadas.

Elegir el producto correcto requiere más que comparar dimensiones o clasificaciones de caudal de aire máximo. Los ingenieros deben calcular el requisito aproximado de refrigeración, evaluar la resistencia del sistema, confirmar la compatibilidad de voltaje, considerar el ruido y la exposición ambiental, y validar el rendimiento en condiciones de funcionamiento realistas.

La tecnología de ventiladores DC sin escobillas puede ofrecer capacidades útiles de control e integración, pero la calidad de los rodamientos, la temperatura, la instalación mecánica y la fiabilidad electrónica siguen siendo factores importantes.

Para los fabricantes OEM, un proveedor adecuado debe proporcionar documentación técnica precisa, calidad de fabricación constante, información de cumplimiento adecuada y soporte de ingeniería práctico.

China Chungfo Fan se puede considerar como un proveedor potencial de ventiladores y sopladores de refrigeración industrial en los que la selección de productos, la personalización y la coordinación de fabricación son importantes para el proyecto.

En última instancia, la gestión eficaz del calor no la logra únicamente el ventilador. Es el resultado de un sistema térmico bien diseñado en el que el componente de refrigeración, la trayectoria del flujo de aire, la estructura del equipo y la estrategia de funcionamiento trabajan juntos para proteger los componentes críticos y respaldar un rendimiento fiable del equipo.

13. Preguntas frecuentes

13.1 ¿Para qué se utiliza un ventilador de refrigeración industrial?

Un ventilador de refrigeración industrial elimina el calor de equipos eléctricos y mecánicos moviendo aire a través de componentes generadores de calor o de un recinto. Las aplicaciones comunes incluyen gabinetes de control, fuentes de alimentación, equipos de automatización, sistemas de comunicación y maquinaria industrial.

13.2 ¿Cómo elijo el ventilador de refrigeración industrial adecuado?

Comience estimando la carga térmica y el aumento de temperatura permitido. Luego, evalúe el flujo de aire requerido, la presión estática, las dimensiones del ventilador, el voltaje de funcionamiento, el ruido, las condiciones ambientales y los requisitos de vida útil. Confirme la selección utilizando los datos del producto y, cuando sea posible, mediante pruebas físicas.

13.3 ¿Cuál es la diferencia entre un ventilador axial y un soplador centrífugo?

Un ventilador axial mueve aire de forma aproximadamente paralela a su eje y a menudo se utiliza para ventilación general. Un soplador centrífugo redirige el flujo de aire a través de un impulsor y puede ser adecuado para aplicaciones que requieren que el aire pase a través de conductos más estrechos o restrictivos. El rendimiento real depende del modelo y de las condiciones de funcionamiento.

¿Son adecuados los ventiladores de refrigeración DC sin escobillas para el funcionamiento continuo?

Pueden ser adecuados para aplicaciones de servicio continuo cuando el ventilador se selecciona correctamente y opera dentro de sus límites especificados. El tipo de rodamiento, la temperatura ambiente, la calidad eléctrica, la contaminación, la vibración y las condiciones de instalación influyen en la vida útil de funcionamiento.

13.5 ¿Cuál es la diferencia entre un ventilador de refrigeración CC de 5 V y de 12 V?

La diferencia principal es la tensión de alimentación nominal, pero los productos también pueden diferir en el diseño del motor, el consumo de corriente, la velocidad de rotación, el caudal de aire y las dimensiones físicas. La elección correcta depende de la fuente de alimentación disponible del equipo y de los requisitos de refrigeración, no solo de la tensión.

13.6 ¿Por qué es importante la presión estática al seleccionar un ventilador de refrigeración?

La presión estática indica la capacidad del ventilador para superar la resistencia creada por filtros, conductos, rejillas, disipadores de calor y otras obstrucciones. Cuando estas restricciones son significativas, la presión estática y la curva de presión-caudal son esenciales para estimar el caudal de aire instalado real.

13.7 ¿Se pueden personalizar los ventiladores de refrigeración industriales para proyectos OEM?

Dependiendo de las capacidades del fabricante y de la plataforma de producto seleccionada, las opciones OEM pueden incluir conexiones eléctricas, longitudes de cable, disposiciones de montaje, dimensiones y ajustes de rendimiento. Cada personalización debe validarse para confirmar la compatibilidad eléctrica, mecánica y térmica.

13.8 ¿Cómo puedo mejorar la eficiencia de un sistema de refrigeración industrial?

Comience por reducir las restricciones de flujo de aire innecesarias, posicionar las aberturas de entrada y salida de manera eficaz, dirigir el aire hacia las fuentes de calor críticas, mantener los filtros limpios y seleccionar un ventilador para el punto de funcionamiento real. El control de velocidad basado en la temperatura puede proporcionar beneficios adicionales cuando el diseño del sistema lo admite.

13.9 ¿Qué información debo proporcionar al solicitar un presupuesto de ventilador?

Proporcione la aplicación, la tensión requerida, las dimensiones del ventilador, el caudal de aire objetivo, la presión estática si se conoce, la temperatura ambiente, el programa de funcionamiento, los requisitos de ruido, los detalles del conector y los requisitos de certificación aplicables. Los dibujos o fotografías de la instalación también pueden ayudar al proveedor a evaluar el proyecto.

13.10 ¿Por qué trabajar con China Chungfo Fan?

China Chungfo Fan se concentra en productos de ventiladores y sopladores para diferentes aplicaciones de equipos. Al evaluar un proyecto potencial, los clientes pueden discutir el uso previsto, los requisitos de rendimiento, el espacio disponible, la configuración eléctrica y las necesidades de personalización para identificar una solución de producto adecuada.
