Prólogo: Un diálogo técnico a través de Eurasia

En el sector de los equipos de cocina industrial, las empresas alemanas siempre se han caracterizado por su precisión, rigor y sistematización. HOBART GmbH (un seudónimo utilizado para proteger la privacidad de sus clientes, aunque su modelo de negocio es totalmente coherente con la realidad), con sede en Baviera, es un claro ejemplo. La empresa no se limita a fabricar lavavajillas; se define como un experto en soluciones integrales para la fase de lavado en cocinas industriales. Su filosofía se basa en garantizar a sus clientes una experiencia de lavado eficiente, higiénica, económica y sin preocupaciones, mediante la integración de equipos de alta calidad, productos químicos especializados, servicios digitales y modelos de negocio flexibles.

En 2023, al actualizar sus lavavajillas comerciales de última generación, el equipo de I+D de HOBART se topó con un problema técnico recurrente: la disipación del calor y la impermeabilización en el entorno de alta temperatura y humedad de la cámara de lavado. Los ventiladores axiales tradicionales, que funcionaban continuamente en condiciones extremas que superaban los 60 °C con una humedad relativa casi saturada, a menudo sufrían agarrotamiento de los rodamientos, cortocircuitos en los devanados o caídas bruscas del flujo de aire tras tan solo 3000 horas de funcionamiento. Esto no solo provocaba tiempos de inactividad del lavavajillas y reducía la eficiencia de la limpieza, sino que también podía quemar los módulos de control electrónico principales debido a la mala disipación del calor, lo que incumplía gravemente el compromiso del "Experto en Soluciones de Sistemas" de ofrecer "eficiencia y tranquilidad" a sus clientes.

Así comenzó una búsqueda de proveedores a nivel mundial en Eurasia. Los equipos de compras y técnicos de HOBART, con la rigurosidad de los estándares alemanes, evaluaron a socios en todo el mundo. Finalmente, se decantaron por China Chungfo Fan, ubicada en la región del delta del río Perla en China. Tras tres rondas de auditorías in situ en fábrica, pruebas de laboratorio y tres meses consecutivos de verificación de fiabilidad, HOBART decidió estandarizar el ventilador Crossflow EC 30290 como sistema de refrigeración estándar para toda su gama de lavavajillas industriales, firmando un acuerdo marco a largo plazo de cinco años.

Este artículo documentará exhaustivamente este caso ejemplar de colaboración manufacturera sino-alemana en seis dimensiones: el origen de la cooperación, las características del producto, las capacidades de la línea de producción, los motivos de la selección, los episodios y las soluciones, y la extensión del valor.

Capítulo 1: Descifrando la necesidad: La lógica rigurosa de un "experto en soluciones de sistemas" alemán.

Para comprender por qué HOBART finalmente eligió Chungfo, primero hay que entender su modelo de negocio único.

La cartera de clientes de HOBART incluye grandes cocinas centrales de hoteles, cadenas de restaurantes, comedores escolares, centros de catering hospitalario y más. Para estos clientes, cada minuto que un lavavajillas está fuera de servicio significa que cientos de platos no se pueden procesar, lo que podría interrumpir toda la cadena de servicio de alimentos. Por lo tanto, el posicionamiento de HOBART como "Experto en Soluciones de Sistemas" no es solo un eslogan, sino un resultado tangible basado en cuatro pilares:

Componentes de calidad: El lavavajillas debe tener una vida útil de grado comercial (más de 10 años) con un diseño tolerante a fallos para sus componentes clave.

Productos químicos especializados: Suministro de detergentes y abrillantadores de baja espuma, alta eficacia y respetuosos con el medio ambiente.

Servicios digitales: Monitorización en tiempo real de la temperatura del agua, la concentración de detergente y el estado de los equipos mediante sensores IoT, lo que permite detectar fallos con antelación.

Modelos de negocio flexibles: Ofrecemos diversas opciones como arrendamiento, pago por lavado y paquetes de servicio completo, lo que permite a los clientes centrarse en su actividad principal de servicio de alimentos.

En este sistema empresarial de circuito cerrado, la fiabilidad de cualquier subsistema es fundamental. El ventilador de refrigeración del armario de control electrónico del lavavajillas puede parecer insignificante, pero determina directamente la vida útil de la placa base de control digital, el inversor y los módulos de alimentación. La hoja de especificaciones técnicas de HOBART establece cinco requisitos estrictos para el ventilador:

Resistencia a altas temperaturas: Rango de temperatura ambiente de funcionamiento de -10 °C a +70 °C, con funcionamiento continuo a 65 °C durante 20 000 horas sin fallos.

Resistencia al agua y a la humedad: Debe alcanzar al menos una clasificación de protección IP54, lo que garantiza su resistencia a la penetración de vapor a alta temperatura en el interior del lavavajillas.

Alto flujo de aire con bajo nivel de ruido: flujo de aire ≥200 CFM, con ruido controlado por debajo de 50 dB(A) para su idoneidad en cocinas abiertas.

Eficiencia energética y control de velocidad: Admite control de velocidad de 0-10 V o PWM, compatibilidad con motores EC y eficiencia energética general que cumple con las directivas ERP de la UE.

Vida útil y garantía: Vida útil de diseño ≥50.000 horas, con un período de garantía de no menos de 3 años.

Antes de evaluar Chungfo, HOBART había probado ventiladores de tres marcas europeas y dos asiáticas. Las marcas europeas cumplían con los objetivos de rendimiento, pero eran extremadamente caras, con plazos de entrega de hasta 12 semanas; las marcas asiáticas tenían precios más competitivos, pero generalmente no superaban las pruebas de impermeabilidad a altas temperaturas y humedad. Fue entonces cuando vieron el ventilador de flujo cruzado EC 30290 de Chungfo.

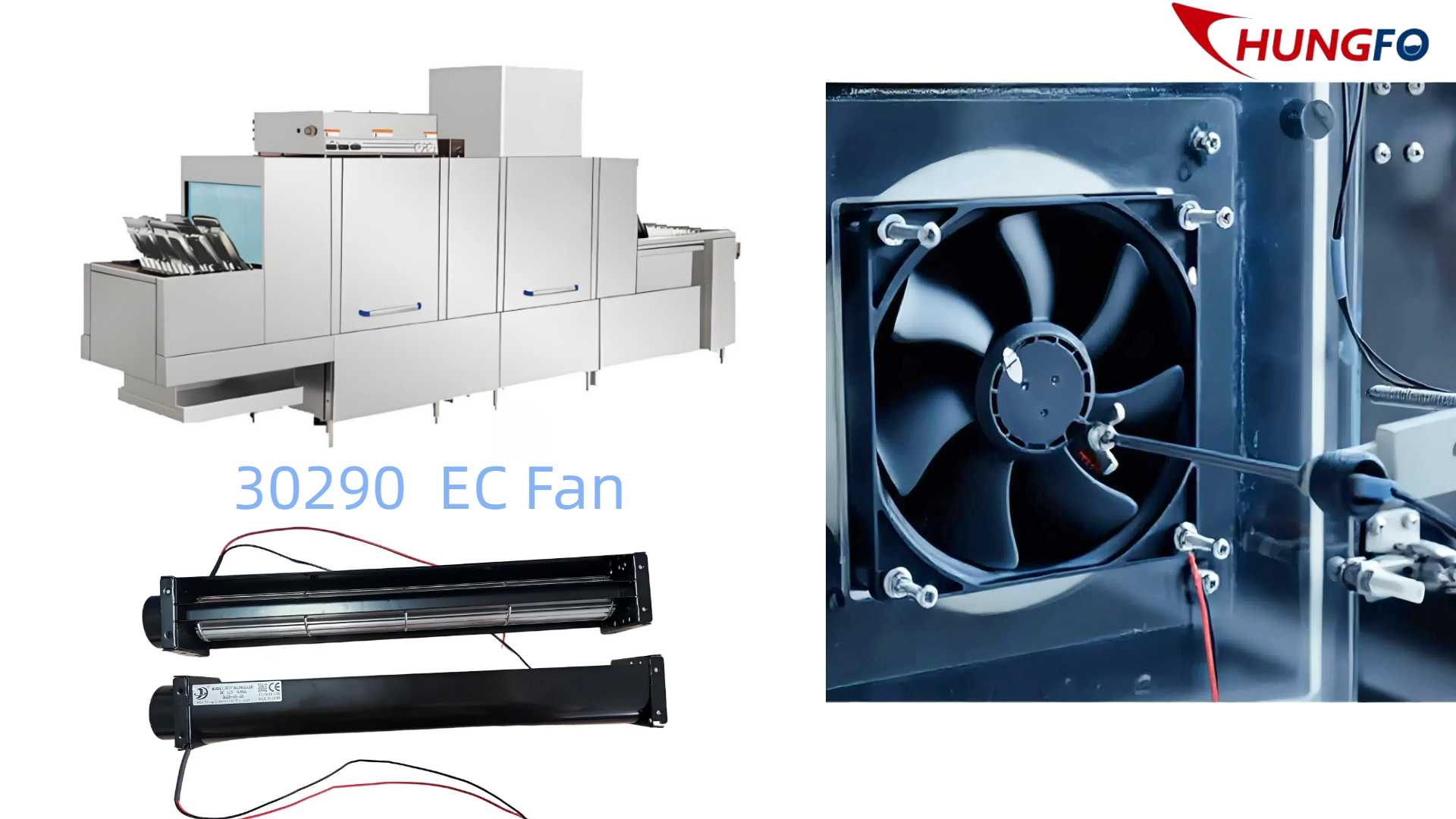

Capítulo 2: Producto principal: Decodificación técnica del ventilador EC de flujo cruzado 30290

El ventilador de flujo cruzado 30290 EC es un producto estrella desarrollado específicamente por China Chungfo Fan para entornos de alta temperatura y humedad, como lavavajillas industriales, cabinas de vapor y microondas industriales. Su nombre, "30290", indica un rotor de 30 mm de diámetro y 290 mm de longitud, mientras que "EC" hace referencia al uso de un motor de CC sin escobillas de rotor externo de alta eficiencia.

I. ¿Por qué un ventilador de flujo cruzado?

Los lavavajillas comerciales tradicionales utilizan principalmente ventiladores axiales o centrífugos. Ventiladores axiales A pesar del alto flujo de aire, tienen baja presión estática y pueden crear vórtices locales cuando el aire impacta directamente en la placa de control. Los ventiladores centrífugos ofrecen alta presión, pero son voluminosos y ruidosos. Ventilador de flujo cruzado Presenta ventajas únicas: el aire pasa dos veces radialmente a través del impulsor, formando una cortina de flujo de aire laminar plana, uniforme y de largo alcance. Esta cortina es ideal para su instalación dentro del estrecho compartimento de control electrónico situado en la parte superior del lavavajillas, proporcionando una refrigeración uniforme a lo largo de toda la placa de control, sin zonas muertas.

Tras realizar pruebas comparativas, el ingeniero de I+D de HOBART comentó: «El ventilador de flujo cruzado 30290 de Chungfo redujo la diferencia de temperatura dentro del armario de control de ±8 °C a ±2 °C. Esto supone una mejora revolucionaria para la vida útil de los condensadores electrolíticos y los módulos IGBT».

II. Eficiencia energética e inteligencia del motor EC

El motor EC (motor de CC sin escobillas conmutado electrónicamente) de este ventilador integra un chip de control inteligente, lo que permite ahorrar entre un 40 % y un 60 % de energía en comparación con los motores de CA tradicionales. El sistema de servicio digital de HOBART ajusta directamente la velocidad del ventilador mediante señales PWM, modulando dinámicamente el flujo de aire de refrigeración en función de la carga del lavavajillas en tiempo real (volumen de lavado, temperatura del agua y temperatura ambiente). Por ejemplo, en modo de espera nocturno, el ventilador funciona silenciosamente al 20 % de su velocidad, manteniendo una presión positiva para evitar la entrada de polvo; durante las horas punta de lavado, funciona a máxima velocidad para garantizar que el sistema de control electrónico no se sobrecaliente.

III. Avance en la tecnología de ventiladores de refrigeración impermeables.

Esta fue la parte más impresionante para el equipo de HOBART. Chungfo posee hasta 12 patentes de modelos de utilidad en el campo de los ventiladores de refrigeración impermeables. El ventilador EC de flujo cruzado 30290 emplea una estructura triple impermeable:

Encapsulado del estator: La bobina del estator está completamente sellada con resina epoxi de alta conductividad térmica, lo que impide que la humedad entre en contacto con los devanados.

Sello de eje tipo laberinto: Entre el eje giratorio y la carcasa del cojinete se han diseñado tres ranuras laberínticas tortuosas que, combinadas con grasa lubricante de grado alimenticio, impiden la entrada de agua incluso bajo chorros de agua a alta presión.

Orificios de drenaje y ranuras guía: Los orificios de drenaje se encuentran en la parte inferior de la carcasa, lo que permite que cualquier condensación accidental drene rápidamente sin acumularse dentro del motor.

Tras ser sometido a pruebas por un laboratorio independiente (Informe n.º: CF-WT-30290-2309), y después de 1000 horas de funcionamiento continuo en un entorno de vapor a 70 °C, la resistencia de aislamiento del ventilador se mantuvo por encima de 100 MΩ, alcanzando una clasificación de protección IP56 (nivel de polvo 5, nivel de agua 6), superando con creces el requisito IP54 de HOBART.

IV. Datos medidos

Parámetro: Ventilador de flujo cruzado EC 30290 HOBART Requisito promedio de la industria

Flujo de aire máximo: 235 CFM ≥200 CFM 180 CFM

Presión estática máxima: 12 mmH₂O ≥10 mmH₂O 8 mmH₂O

Ruido: 48 dB(A) a 1 m ≤50 dB(A) 55 dB(A)

Temperatura máxima de funcionamiento: 75 °C 70 °C 60 °C

Grado de protección: IP56 IP54 IP44

Vida útil de diseño: 60.000 horas 50.000 horas 30.000 horas

Fue este rendimiento superior al esperado lo que llevó a HOBART a incorporar de forma decisiva el ventilador EC de flujo cruzado 30290 en su lista global de materiales (BOM).

Capítulo 3: La columna vertebral del hardcore: la línea de producción de ventiladores industriales de gran tamaño de China Chungfo

Tras su segunda visita a la fábrica de Chungfo, el director de compras de HOBART escribió en un informe interno: "No estamos viendo una línea de montaje de ventiladores; estamos viendo un sistema de fabricación de precisión diseñado para una fiabilidad extrema".

Fundada en 2004, China Chungfo Fan se ha centrado exclusivamente en la tecnología de ventiladores durante 20 años. Para manejar la producción masiva y de alta calidad de ventiladores industriales más grandes como el Ventilador EC de flujo cruzado 30290 (290 mm de longitud, 30 mm de diámetro del rotor: un tamaño considerable dentro de la categoría de ventiladores de flujo cruzado medianos), Chungfo invirtió en la construcción de una "Línea de producción inteligente de ventiladores de flujo cruzado" dedicada. Estas son las características principales de esta línea:

I. Taller de bobinado e inserción totalmente automático

El estator del motor de un ventilador de flujo cruzado requiere un bobinado con hilo de cobre ultrafino. Chungfo introdujo máquinas de bobinado totalmente automáticas de NITTOKU (Japón), que controlan la precisión del diámetro del hilo a ±0,002 mm con un error de vuelta inferior al 0,5 %. En comparación con el bobinado manual, la automatización no solo elimina los riesgos de cortocircuito entre vueltas causados por la fatiga del operario, sino que también garantiza una consistencia superior al 99,5 % en la resistencia e inductancia del cobre en todos los motores. HOBART analizó los parámetros del motor de tres lotes consecutivos, que sumaban un total de 300 ventiladores, y encontró un coeficiente de variación (CV) de tan solo el 1,2 %, muy por debajo del promedio de la industria del 5 %.

II. Equilibrado dinámico en línea para impulsores moldeados por inyección

El impulsor de un ventilador de flujo cruzado consta de docenas de aspas formadas mediante moldeo por inyección. Chungfo utiliza máquinas de moldeo por inyección ARBURG (Alemania) y ha desarrollado sistemas propios de monitorización de la presión en el molde para garantizar una densidad uniforme en cada aspa. Más importante aún, cada impulsor se somete a pruebas en una máquina de equilibrado dinámico de doble plano antes del ensamblaje. El ventilador de flujo cruzado 30290 alcanza un grado de equilibrado dinámico G2.5 (norma ISO 1940), con un desequilibrio residual inferior a 0,03 g·mm. Esto significa que la amplitud de vibración es inferior a 0,02 mm cuando el ventilador gira a alta velocidad (3000 rpm), lo que garantiza directamente un funcionamiento silencioso y a largo plazo del lavavajillas.

III. Estación de prueba de motores EC de funcionalidad completa

Cada ventilador EC de flujo cruzado 30290, después del ensamblaje final, debe pasar por una línea de prueba automatizada de 36 metros de longitud. Las pruebas incluyen:

Prueba de rigidez dieléctrica (1500 V CA, corriente de fuga <0,5 mA durante 5 segundos)

Prueba de resistencia de aislamiento (500 V CC, >100 MΩ)

Prueba de potencia y corriente (dentro de ±10% de la tensión nominal)

Prueba de respuesta de velocidad PWM (ciclo de trabajo del 0 al 100 %, error de linealidad <2 %)

Prueba de impermeabilidad (simulando condiciones IP56, rociado de agua durante 10 minutos)

Prueba de envejecimiento a alta temperatura (funcionamiento continuo a 75 °C durante 72 horas)

Todos los datos de las pruebas se cargan automáticamente en el sistema MES, generando una etiqueta con código QR único. Los ingenieros de HOBART pueden escanear el código QR de cualquier ventilador para rastrear su fecha de fabricación, operador, curvas de prueba e incluso el proveedor del lote de alambre esmaltado utilizado.

IV. Limpieza y control de ESD

Dada la sensibilidad de las placas de control electrónico al polvo y la electricidad estática, el taller de ensamblaje de ventiladores de flujo cruzado de Chungfo se gestiona según la norma ISO 14644-1 Clase 8 (sala limpia Clase 100 000). Además, se ha instalado un suelo antiestático ESD en toda la zona y los trabajadores llevan pulseras antiestáticas. El auditor de calidad de HOBART se sorprendió durante la auditoría inicial de la fábrica al comprobar que la limpieza del taller de Chungfo incluso superaba la de los talleres de electrónica médica de algunos de sus proveedores europeos.

V. Capacidad y cambio flexible

Esta línea especializada puede producir 3000 unidades del ventilador de flujo cruzado EC 30290 por día. Además, gracias al diseño modular de los accesorios de Chungfo, el cambio de producción a otros tamaños (por ejemplo, 25060, 35120) solo lleva 2 horas. Esto proporciona a HOBART una gran flexibilidad para responder a las fluctuaciones estacionales de los pedidos: durante las temporadas altas, Chungfo puede convertir temporalmente dos líneas de uso general al modo de ventilador de flujo cruzado, alcanzando una capacidad máxima diaria de 6000 unidades.

Capítulo 4: La elección insustituible: ¿Por qué el ventilador Chungfo de China?

Durante la reunión final de revisión con HOBART, se le hizo al equipo de Chungfo una pregunta directa: «También hay excelentes fabricantes de ventiladores en Europa. ¿Cuáles consideran que son sus principales ventajas?». Las respuestas en las siguientes cinco dimensiones fueron decisivas para ganar el contrato de cinco años.

I. Calidad del producto: De "Cumple con los estándares" a "Supera las expectativas"

El sistema de gestión de calidad de Chungfo no solo cuenta con la certificación ISO 9001:2015, sino que también ha establecido un estándar interno de "entrega sin defectos" específico para la industria de ventiladores. Para el ventilador EC de flujo cruzado 30290, HOBART requirió un MTBF (Tiempo Medio Entre Fallos) de 50 000 horas. El objetivo de diseño de Chungfo era de 60 000 horas, y en las pruebas de tipo reales, 12 muestras seleccionadas al azar superaron las 75 000 horas en pruebas de vida acelerada. Además, Chungfo realiza una inspección de salida del 100 % en cada unidad, en lugar del muestreo AQL estándar de la industria. Esto significa que HOBART recibe ventiladores que han superado todas las pruebas eléctricas, de ruido, de vibración y de impermeabilidad.

II. 20 años de experiencia técnica centrada exclusivamente en los ventiladores.

China Chungfo Fan se fundó en 2004 y cuenta con 20 años de trayectoria. Durante este tiempo, la empresa se ha dedicado exclusivamente a la fabricación de ventiladores. Desde los primeros ventiladores axiales de CA hasta los actuales ventiladores de flujo cruzado EC, sopladores centrífugos y turboventiladores, Chungfo ha acumulado más de 300 moldes y más de 100 patentes. La ventaja de este enfoque vertical radica en que, ante la solicitud de HOBART de un entorno de alta humedad a 70 °C, Chungfo no partió de cero. En su lugar, recuperó de su biblioteca tecnológica una solución de ventilador esterilizador de alta temperatura desarrollada en 2015 para un cliente japonés de equipos médicos y completó la adaptación en tan solo tres semanas. Esta capacidad de reutilización tecnológica es algo que ni las grandes empresas generalistas ni las startups pueden ofrecer.

III. Alta proporción de personal técnico: el motor de la innovación.

Entre los 450 empleados de Chungfo, 118 se dedican a I+D e ingeniería, lo que representa más del 26%. Esta proporción es extremadamente rara en la fabricación tradicional. El equipo está compuesto por 3 doctores (en mecánica de fluidos, maquinaria eléctrica y ciencia de los materiales), 12 másteres y decenas de ingenieros sénior. El equipo técnico de HOBART realizó una simulación comparativa conjunta: los ingenieros de Chungfo utilizaron ANSYS Fluent para optimizar el campo de flujo del ventilador de flujo cruzado 30290, aumentando el flujo de aire de 210 CFM iniciales a 235 CFM y reduciendo simultáneamente el ruido en 2,5 dB(A). Toda esta optimización se completó mediante simulación numérica sin necesidad de prototipos físicos, lo que acortó el ciclo de desarrollo en 6 semanas.

IV. Experiencia comprobada al servicio de importantes marcas globales.

La lista de clientes de Chungfo es prueba suficiente de su calidad. En el sector de cocinas industriales, Chungfo es proveedor habitual de ITW Food Equipment Group (propietaria de marcas como Hobart y Traulsen). En automatización industrial, colabora estrechamente con Siemens en el suministro de ventiladores para la refrigeración de motores. En equipos médicos, proporciona ventiladores a medida para determinados dispositivos de imagen de Philips. En electrodomésticos, Miele confía en Chungfo.
