A medida que la densidad de potencia de los equipos electrónicos aumenta, una gestión térmica eficaz se ha convertido en un factor crucial para garantizar la estabilidad del rendimiento y la fiabilidad a largo plazo. Uno de los aspectos más fundamentales, aunque a menudo malinterpretados, del diseño térmico es el cálculo del flujo de aire necesario para refrigerar los equipos. Sin una estimación precisa del flujo de aire, incluso un ventilador o disipador de calor de alta calidad podría no ofrecer los resultados de refrigeración esperados.

Este artículo explica cómo calcular el caudal de aire necesario en función de la disipación de calor, los límites de aumento de temperatura y las condiciones del sistema. También analiza errores de diseño comunes y cómo la selección de ventiladores afecta el rendimiento de refrigeración en condiciones reales. Los principios aquí descritos son ampliamente aplicables a equipos industriales, fuentes de alimentación, dispositivos de comunicación y armarios de control electrónico.

Comprensión de la generación de calor en equipos de refrigeración

Todo sistema electrónico genera calor como subproducto del consumo de energía. Las fuentes de calor pueden incluir procesadores, módulos de potencia, controladores de motor y circuitos de conversión. La carga térmica total suele expresarse en vatios y representa la cantidad de energía térmica que debe eliminarse para mantener temperaturas de funcionamiento seguras.

Una estimación precisa del calor es el primer paso para calcular el flujo de aire. Este valor puede obtenerse de las hojas de datos de los componentes, cálculos de eficiencia o medición directa. Subestimar la carga térmica suele provocar un flujo de aire insuficiente, mientras que sobreestimarla genera ruido y consumo energético innecesarios.

Relación entre el flujo de aire y la eliminación de calor

El flujo de aire elimina el calor al alejar la energía térmica de los componentes que lo generan. La cantidad de calor que el aire puede eliminar depende de tres factores principales:

1, Volumen del flujo de aire,

2, Densidad del aire y calor específico

3. Aumento admisible de la temperatura del aire.

4, La relación térmica básica se puede expresar como

5. La disipación de calor es igual al flujo de aire másico multiplicado por el calor específico del aire y el aumento de temperatura.

En aplicaciones prácticas de ingeniería, esta relación se simplifica en una fórmula de estimación del flujo de aire de uso común basada en el flujo de aire volumétrico. Esta fórmula constituye la base para seleccionar el caudal correcto. ventilador de refrigeración .

Método de cálculo del flujo de aire

Para calcular el caudal de aire requerido, se deben definir tres parámetros:

1，Disipación total de calor del sistema

2, Aumento máximo permitido de la temperatura del aire

3. Condiciones del aire ambiente

4, Para el aire estándar a presión normal, a menudo se utiliza una fórmula de ingeniería simplificada.

El flujo de aire requerido es igual a la carga térmica dividida por el aumento de temperatura permitido multiplicado por una constante.

Esta constante refleja las propiedades térmicas del aire y los factores de conversión de unidades. El resultado se expresa generalmente en pies cúbicos por minuto o metros cúbicos por hora. Un menor aumento de temperatura permisible requiere un mayor flujo de aire, mientras que una mayor tolerancia a la temperatura permite una menor demanda de flujo de aire.

Cómo elegir un aumento de temperatura razonable

El aumento de temperatura se refiere a la diferencia entre la temperatura del aire de entrada y la temperatura del aire de salida. Para seleccionar este valor es necesario equilibrar la seguridad térmica y la eficiencia del sistema. Los valores típicos de aumento de temperatura oscilan entre cinco y quince grados Celsius, dependiendo de la sensibilidad de la aplicación.

Los equipos de alta confiabilidad suelen utilizar límites de aumento de temperatura más bajos para reducir la tensión y el envejecimiento de los componentes. Los sistemas industriales con componentes robustos pueden tolerar un aumento de temperatura mayor para reducir el tamaño del ventilador y el consumo de energía.

Impacto de la resistencia del sistema en el flujo de aire real

El flujo de aire calculado representa el requisito teórico, no el flujo de aire que el ventilador realmente proporcionará. La resistencia del sistema causada por disipadores de calor, filtros, rejillas y la geometría del gabinete afecta significativamente el flujo de aire real.

A medida que aumenta la resistencia, el flujo de aire disminuye según la curva de rendimiento del ventilador. Por lo tanto, el cálculo del flujo de aire debe combinarse con la estimación de la impedancia del sistema. Selección de un ventilador de CC Basarse únicamente en las clasificaciones de flujo de aire libre a menudo da como resultado un enfriamiento insuficiente en condiciones de funcionamiento.

Selección del ventilador según el cálculo del flujo de aire

Una vez calculado el caudal de aire necesario, la selección del ventilador debe basarse tanto en los requisitos de caudal como de presión estática. Un ventilador debe ser capaz de suministrar el caudal de aire calculado en el punto de presión de funcionamiento del sistema.

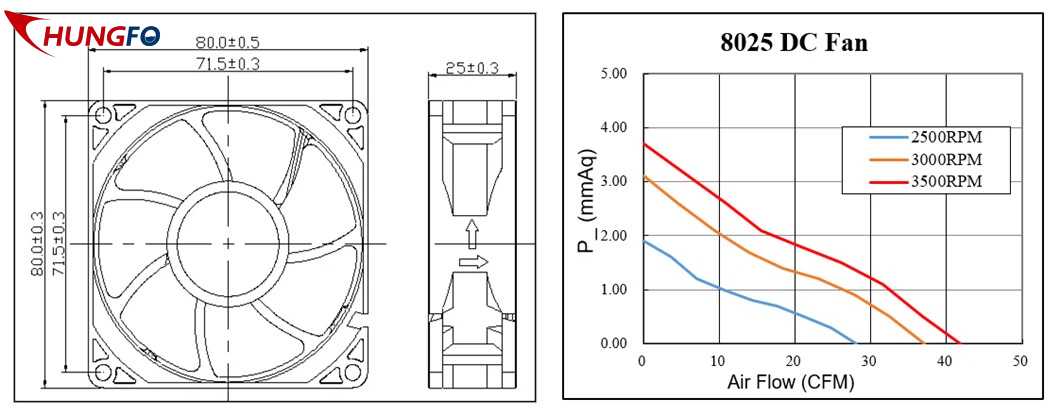

Fabricantes como China Chungfo Fan ofrecen curvas de rendimiento que permiten a los ingenieros ajustar los requisitos de flujo de aire a las condiciones reales de funcionamiento. La selección correcta del ventilador garantiza que el flujo de aire calculado se traduzca en un rendimiento de refrigeración eficaz.

Errores comunes en el cálculo del flujo de aire

1. Con frecuencia se producen varios errores en el diseño del sistema de refrigeración.

2, Ignorar las pérdidas de flujo de aire debido a obstrucciones

3. Utilizar el flujo de aire máximo del ventilador en lugar del flujo de aire operativo.

4, Suponiendo una distribución uniforme del aire dentro de los recintos

5. Despreciar los efectos de la altitud y la temperatura ambiente.

Evitar estos errores mejora la precisión del enfriamiento y reduce el riesgo de sobrecalentamiento o ruido excesivo del ventilador.

Integración del cálculo del flujo de aire en el diseño térmico

El cálculo del flujo de aire no debe considerarse un paso aislado. Debe integrarse en el diseño térmico general, incluyendo la disposición del disipador de calor, las rutas de flujo de aire, el diseño del gabinete y las consideraciones de mantenimiento. La planificación temprana del flujo de aire reduce los costos de rediseño y mejora la confiabilidad del producto.

Fabricantes experimentados como China Chungfo fabricación de ventiladores Priorizamos la adaptación térmica a nivel de sistema en lugar de la selección de ventiladores independientes. Este enfoque garantiza un rendimiento de refrigeración estable durante toda la vida útil del producto.

Conclusión

Calcular el caudal de aire necesario para equipos de refrigeración es una habilidad fundamental en ingeniería térmica. Al comprender la generación de calor, los principios del flujo de aire y la resistencia del sistema, los ingenieros pueden diseñar soluciones de refrigeración eficientes, fiables y rentables.

Un cálculo preciso del flujo de aire, combinado con la selección adecuada de ventiladores, garantiza que el equipo de refrigeración funcione dentro de límites de temperatura seguros en condiciones reales. Este enfoque sistemático es esencial para los sistemas electrónicos modernos que se enfrentan a crecientes desafíos térmicos.
