En la estética moderna del hogar, la integración de la cocina se ha convertido en una tendencia irreversible. Los refrigeradores, que antes debían mantenerse a una distancia incómoda de los gabinetes debido a la fuga de aire caliente, ahora están experimentando una profunda transformación tecnológica. Al comprar un refrigerador, a menudo vemos términos como "refrigeración bajo el marco" o "disipación de calor lateral" en la ficha técnica.

No se trata simplemente de una diferencia en los métodos de instalación. Detrás de todo esto se esconde una profunda evolución tecnológica que abarca la mecánica de fluidos, la termodinámica y componentes clave, en concreto, el ventilador del refrigerador. Hoy, profundizaremos en la lógica subyacente, analizaremos en detalle las diferencias entre estos dos métodos de refrigeración y descubriremos qué cualidades necesita realmente el componente esencial para una refrigeración eficiente.

1. Primera generación frente a tecnología avanzada: El debate fundamental sobre dos métodos de refrigeración

Para entender la diferencia, primero debemos analizar cómo funciona un refrigerador. Los refrigeradores no generan frío; son "transportadores" de calor. El compresor comprime el refrigerante hasta convertirlo en un gas a alta temperatura y presión, que luego pasa por el condensador (el tubo o panel que se siente caliente) para liberar calor al aire exterior. Si el refrigerador no disipa bien el calor, el efecto de enfriamiento se ve afectado.

1. Disipación de calor lateral: La clásica "convección natural"

Los refrigeradores tradicionales suelen utilizar disipación de calor lateral. En estos, el condensador generalmente está fijado a las paredes internas de los laterales del refrigerador.

Principio: Mediante conducción térmica, el calor se transfiere del refrigerante a la carcasa exterior de acero del refrigerador y, posteriormente, se irradia al aire.

Características: Al ser pasivo, su eficiencia es relativamente baja. Para garantizar la circulación del aire, se debe dejar un espacio de 10 a 20 cm a ambos lados; de lo contrario, el refrigerador puede sobrecalentarse e incluso dañar el compresor. Esto explica por qué muchas personas tienen dificultades con el problema del polvo difícil de limpiar (1-9).

2. Refrigeración bajo el chasis: La "tecnología negra" de la era integrada.

En los últimos años, la refrigeración bajo el marco se ha convertido en la solución más común para los frigoríficos empotrados de gama alta. Este sistema traslada el condensador de los laterales a la parte inferior frontal del frigorífico.

Principio: En lugar de depender de la radiación pasiva, el enfriamiento bajo el bastidor activa forzosamente la ventilador de refrigeración del refrigerador . El ventilador aspira aire frío desde la parte inferior, lo fuerza sobre el condensador y expulsa el calor direccionalmente desde la rejilla de ventilación inferior-9.

Características: Se trata de un sistema de intercambio de calor activo. Gracias a la expulsión del aire, la eficiencia de disipación de calor es extremadamente alta. Por consiguiente, los laterales del frigorífico pueden quedar al ras de los armarios (con un espacio de tan solo 0,5 a 2 cm) para lograr un aspecto de montaje plano o sin empotramiento, lo que mejora la estética y ahorra espacio.

2. Análisis en profundidad: ¿Qué método de enfriamiento es mejor?

Mucha gente se pregunta: dado que la refrigeración bajo el chasis es la tecnología más reciente, ¿significa eso que la refrigeración lateral está "obsoleta"?

En realidad, ambas opciones tienen ventajas y desventajas, y la mejor elección depende de tu situación particular.

1. Eficiencia de disipación de calor y utilización del espacio

Desde el punto de vista de la física, la refrigeración bajo el chasis presenta claras ventajas. Al utilizar un ventilador de refrigeración, el calor disipado por el flujo de aire es mucho mayor que la radiación natural. Esto permite a los diseñadores fabricar refrigeradores más delgados y con mayor capacidad sin preocuparse por el sobrecalentamiento de los paneles laterales y la deformación de las encimeras de la cocina.

Si bien la refrigeración lateral ocupa más espacio, tiene una ventaja oculta: gracias a su amplia superficie metálica para la disipación del calor, puede ser completamente silenciosa durante el invierno o en condiciones de baja carga. Sin el ventilador en funcionamiento, aparte del ligero zumbido del compresor, prácticamente no se oye ningún ruido.

2. La disyuntiva entre consumo de energía y mantenimiento

Existe un secreto a voces en la industria: muchos refrigeradores básicos con sistema de enfriamiento bajo la estructura pueden consumir más electricidad que los modelos con enfriamiento lateral del mismo tamaño.

¿Por qué? Porque la refrigeración bajo el bastidor depende en gran medida del funcionamiento del ventilador. Si el ventilador es ineficiente o tiene una presión de aire insuficiente, se acumula calor en la parte inferior, lo que provoca un control de temperatura impreciso y ciclos frecuentes del compresor. Por lo tanto, la calidad del ventilador de refrigeración del refrigerador determina directamente el éxito o el fracaso de un refrigerador con refrigeración bajo el bastidor.

Los refrigeradores con refrigeración lateral tienen una estructura mucho más sencilla y menos puntos débiles, lo que suele traducirse en una mayor vida útil. Son más adecuados para usuarios con presupuesto limitado o para quienes colocan el refrigerador en zonas bien ventiladas, como salas de estar o comedores.

3. Componentes principales: Las exigencias de las diferentes soluciones de refrigeración para los ventiladores.

Ya sea usted un ingeniero de refrigeradores o un entusiasta del bricolaje, cuando se trate de un refrigerador con refrigeración bajo el marco o planee modificar un sistema de refrigeración, encontrará que en este micromundo, el pequeño ventilador de CC, el ventilador de refrigeración del refrigerador y Ventilador sin escobillas de 12 V CC son las palabras clave principales.

1. ¿Por qué el ventilador es el "talón de Aquiles" de la refrigeración bajo el chasis?

En un sistema de refrigeración bajo el bastidor, el flujo de aire es "aire de entrada → condensador → aire de salida". El espacio es extremadamente estrecho y presenta una resistencia considerable.

Requisito de disipación de calor: El condensador suele funcionar a una temperatura de entre 40 °C y 60 °C, y su entorno suele ser un foco de acumulación de polvo.

Requisito de durabilidad: Los refrigeradores suelen funcionar de forma continua durante más de una década, lo que significa que el ventilador necesita una gran durabilidad y capacidad de funcionamiento ininterrumpido.

2. Montaje lateral frente a montaje inferior: Requisitos diferenciados para los ventiladores

Refrigeración lateral (sin ventilador/sin escarcha de alta gama): Rara vez necesita un ventilador; depende de la convección natural.

Refrigeración bajo el bastidor (refrigeración por aire forzado): Debe estar equipada con un ventilador de alto rendimiento. En este caso, el ventilador de refrigeración del refrigerador es la opción principal.

4. Análisis técnico en profundidad: ¿Por qué el ventilador axial es el aliado ideal para la refrigeración de refrigeradores?

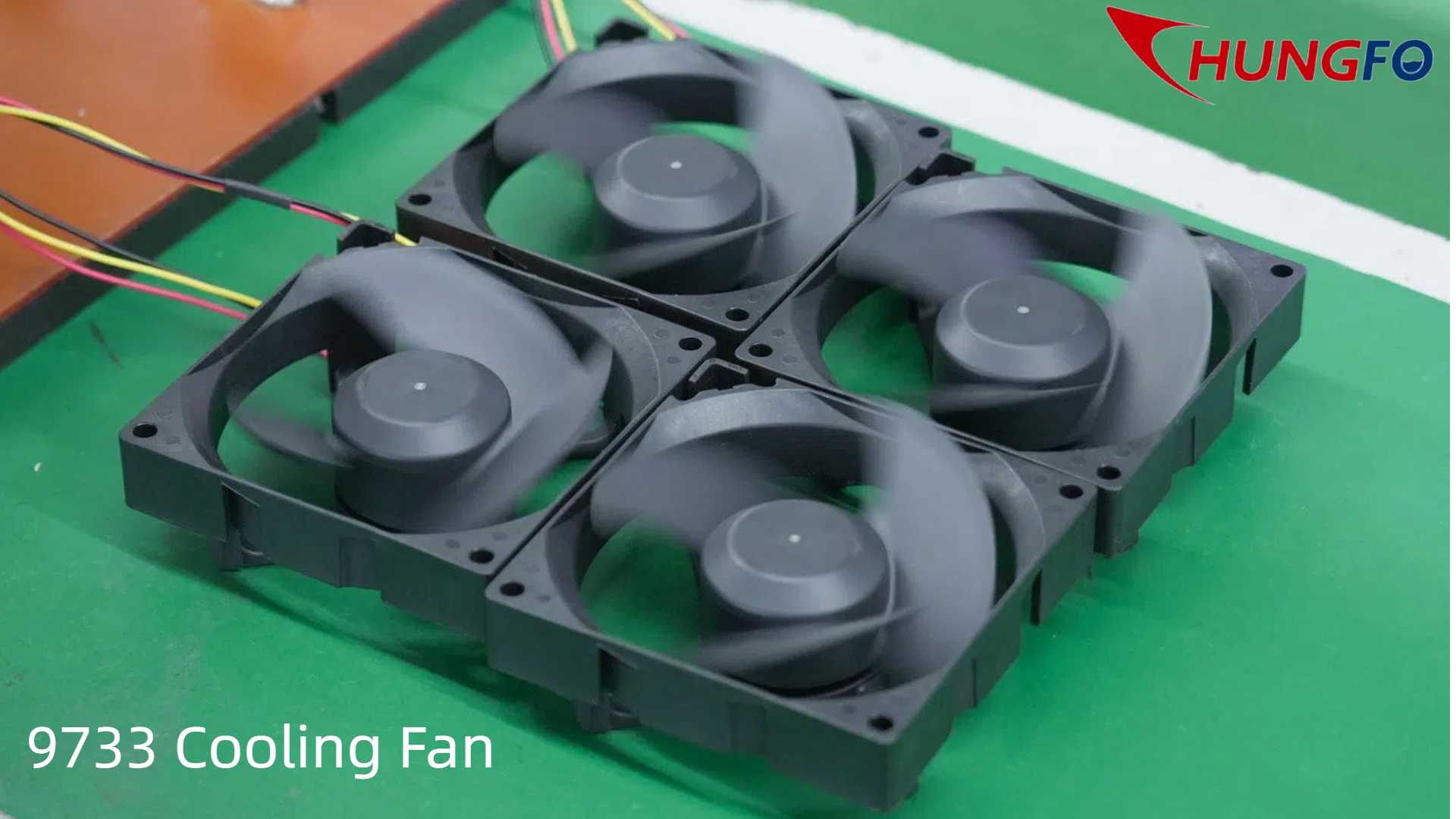

No cualquier dispositivo generador de flujo de aire puede funcionar en el reducido espacio que hay en la parte inferior de un refrigerador. Aquí es donde entra en juego el concepto de ventilador axial.

En comparación con un ventilador centrífugo (turbofán), el ventilador de flujo axial (como una hélice o una pala de ventilador de extracción) tiene las siguientes características:

Alto flujo de aire: Genera un gran volumen de flujo de aire paralelo a su eje.

Baja presión: Si bien la presión no es tan alta como la de un ventilador centrífugo, para la estructura de aletas poco densa del condensador de un refrigerador, la presión estática de un ventilador axial es la adecuada.

Diseño discreto: se adapta perfectamente a espacios de tan solo unos centímetros de altura en la parte inferior del frigorífico.

En los laboratorios técnicos de China Chungfo Fan, los ingenieros han realizado miles de horas de pruebas de simulación para escenarios de refrigeración de refrigeradores. Estas pruebas demuestran que una solución de refrigeración de refrigeradores de alta calidad debe ajustarse con precisión a los siguientes parámetros:

Diseño compacto: Tamaños estándar como 60 mm, 80 mm o 92 mm cuadrados, con grosores de tan solo 15 mm a 25 mm.

Alta presión estática: debe ser capaz de "penetrar" la resistencia de las aletas del condensador.

Caso de referencia:

El ventilador axial de la serie D12038 de China Chungfo Fan, con un formato de 120 mm, alcanza una presión estática de 11,00 mmAq y un flujo de aire de hasta 144 CFM. Esto significa que, incluso si su refrigerador está completamente empotrado en un mueble, puede aspirar aire frío con gran potencia desde la parte inferior y expulsar el calor.

5. Guía de selección: ¿Por qué el ventilador de 12 V es el voltaje más común para la refrigeración de refrigeradores?

A la hora de seleccionar un ventilador, la tensión nominal es el factor principal a tener en cuenta.

Actualmente, la gran mayoría de las placas de control principales de los refrigeradores utilizan un ventilador sin escobillas de 12 V CC como controlador de refrigeración.

¿Por qué 12V?

Seguridad y cumplimiento: 12 V CC es un voltaje extrabajo de seguridad. En un ambiente de cocina húmedo, incluso si se produce algún daño, el riesgo de descarga eléctrica para las personas es mucho menor que con 220 V CA.

Flexibilidad en el control de velocidad: Los refrigeradores necesitan ajustar la intensidad de enfriamiento en función de la temperatura ambiente y la carga del compresor.

Disponibilidad en el mercado: Más del 90% de los componentes estándar de los ventiladores de refrigeración para refrigeradores que se encuentran en el mercado son de 12 V.

Existe un caso de reparación conocido: un técnico descubrió que la causa de la mala refrigeración no era el compresor, sino un ventilador sin escobillas de 12 V CC cuyo cojinete se había resecado, lo que provocaba que redujera su velocidad o incluso se detuviera. El calor no podía disiparse, lo que activaba la protección contra sobrecalentamiento del compresor y hacía que el compartimento de alimentos frescos se convirtiera en un lugar caluroso.

Ventajas del motor de corriente continua sin escobillas (BLDC)

Los componentes modernos de alta calidad para ventiladores de CC pequeños suelen utilizar motores de CC sin escobillas.

Vida útil: Los cojinetes de manguito duran entre 20.000 y 30.000 horas, mientras que los diseños con doble rodamiento de bolas pueden durar entre 50.000 y 70.000 horas.

Ruido: Un ventilador de refrigerador de alta calidad debe controlar el ruido entre 23 dB y 30 dB a una distancia de 1 metro. Si el ruido supera los 35 dB, se oirá claramente el "rugido" del refrigerador en plena noche.

6. Guía práctica: ¿Cómo elegir un ventilador para su refrigerador o proyecto de bricolaje?

Supongamos que está reparando un refrigerador usted mismo o construyendo una vinoteca/refrigerador termoeléctrico pequeño (Peltier). En ese caso, necesita comprar componentes de refrigeración. Siga estos tres pasos:

Paso 1: Determinar el tamaño y el montaje

Mide el espacio reservado en la parte inferior o posterior.

Si va a sustituir un ventilador dañado de fábrica, respete estrictamente las dimensiones indicadas (por ejemplo, 80x80x25 mm).

El ventilador sin escobillas de 12 V CC es la opción más versátil. Si se necesita una presión extremadamente alta (por ejemplo, en un conducto de aire largo y sinuoso), podría ser necesario un soplador centrífugo, pero para la refrigeración estándar de la parte inferior del chasis, un ventilador axial es suficiente.

Paso 2: Determinar los parámetros eléctricos

Voltaje: Elija un ventilador sin escobillas de 12 V CC. Este es el voltaje estándar para la refrigeración doméstica, lo que facilita encontrar fuentes de alimentación y garantiza la seguridad y la estabilidad.

Conector: ¿Es de 2 pines (positivo/negativo) o de 3 pines (con sensor de velocidad/alarma)? Los fabricantes de equipos originales (OEM) suelen necesitar el cable del sensor de velocidad para la retroalimentación, con el fin de evitar que la placa de control principal realice lecturas erróneas.

Paso 3: Concéntrese en los rodamientos y el ruido.

Esta es la línea divisoria entre la "basura industrial" y los "componentes de calidad".

Escenario: Si el refrigerador está en una sala de estar o cocina abierta, elija un ventilador con FDB (rodamiento dinámico de fluidos) o rodamientos de bolas dobles para un funcionamiento silencioso y prolongado bajo temperaturas alternas bajas y altas.

Umbral de rendimiento: Para compartimentos de compresor pequeños (refrigeradores de 50 L a 200 L), 20-40 CFM es suficiente. Para refrigeradores grandes de dos puertas, se recomiendan 80-150 CFM-10.

7. Caso práctico: Soluciones para la industria de ventiladores Chungfo en China

Para comprender mejor la aplicación práctica de estos parámetros, veamos un ejemplo de referencia en la industria.

China Chungfo Fan ofrece en su catálogo de productos modelos específicos para la refrigeración de refrigeradores (como las series D0925 o D12038). Estos ventiladores son ampliamente adoptados por los fabricantes de equipos originales (OEM) porque solucionan tres problemas fundamentales:

Arranque a baja/alta temperatura: El flujo de aire interno del refrigerador puede alcanzar temperaturas de hasta -10 °C, mientras que el compartimento inferior del compresor puede llegar a los 70 °C. El diseño de Chungfo garantiza un arranque y funcionamiento estables en entornos que van desde -10 °C hasta 70 °C.

Clasificación de protección IP (Ingreso Protegido): Diseñados para combatir la grasa y el polvo de la cocina, estos ventiladores suelen contar con mejores recubrimientos a prueba de polvo y humedad.

Control de velocidad PWM: Este tipo de ventilador sin escobillas de 12 V CC admite un control de velocidad inteligente. El ventilador funciona a máxima velocidad durante los días calurosos de verano y reduce su velocidad a 800 rpm o incluso se detiene durante la noche en condiciones de baja carga, logrando un ahorro energético extremo y un funcionamiento silencioso.

8. Conclusiones y consejos de compra

Si estás renovando tu cocina, ¿qué refrigerador deberías elegir?

Si te gusta el minimalismo, quieres una cocina integrada, tienes un presupuesto flexible y quieres evitar limpiar el polvo: elige un frigorífico con sistema de refrigeración bajo la estructura.

Requisito previo: Verifique que el ventilador de refrigeración del refrigerador utilizado por la marca provenga de un proveedor de buena reputación (como Chungfo, Nidec, etc.) y que cuente con rodamientos de bolas dobles.

Si dispone de un presupuesto limitado, necesita una gran capacidad o planea colocar el refrigerador en un espacio separado o en un comedor bien ventilado: la refrigeración lateral ofrece una mejor relación calidad-precio, es estructuralmente más robusta y dura más.

Si eres técnico de reparaciones o aficionado al bricolaje:

¡No reemplaces el ventilador de tu refrigerador con un ventilador de computadora barato! Los ventiladores de computadora no soportan la alta humedad ni el funcionamiento continuo. Busca siempre ventiladores de CC pequeños de calidad profesional. Opta por ventiladores sin escobillas de 12 V CC y elige un ventilador de flujo axial para garantizar un flujo de aire adecuado en entornos de alta presión estática.

La evolución de la tecnología de refrigeración refleja, en esencia, la creciente búsqueda de la humanidad por optimizar el espacio y mejorar la calidad de vida. Desde los silenciosos paneles laterales que calientan los alimentos hasta el potente sistema de refrigeración por convección inferior, los sencillos ventiladores de corriente continua y los sofisticados ventiladores axiales están protegiendo la frescura de nuestros alimentos, grado a grado.
