En equipos electrónicos y productos electromecánicos, los ventiladores son componentes clave de refrigeración, y su rendimiento afecta directamente la estabilidad y la vida útil del sistema. Por lo tanto, la selección de un ventilador no es arbitraria, sino que debe evaluarse paso a paso con base en procesos científicos. Chungfo resume seis pasos de selección para ayudarle a elegir el modelo de ventilador adecuado de forma eficiente y precisa.

Paso 1: Determine el voltaje de funcionamiento y el tipo de ventilador

Los voltajes comunes de los ventiladores son 12 V, 24 V y 48 V. Tras determinar el voltaje, seleccione el tipo de ventilador adecuado:

Ventilador de CA (ventilador de CA)

Características: marco de metal

Ventajas: no requiere adaptador, fuerte resistencia a sobretensiones, bajo costo

Desventajas: rango de velocidad estrecho, velocidad no ajustable, sin señal FG/RD

Ventilador de CC (Ventilador de CC)

Características: marco de inyección de plástico

Ventajas: voltaje seguro, varios tamaños y velocidades opcionales, admite regulación de velocidad, con señal FG/RD y protección contra pérdida de velocidad.

Desventajas: ruido relativamente fuerte a alta velocidad.

Ventilador EC (AC/DC universal)

Características: Compatible con CA/CC, marco de inyección de plástico.

Ventajas: amplio voltaje ajustable, con medición de velocidad y alarma, adecuado para equipos de alto rendimiento.

Desventajas: precio elevado, resistencia a sobretensiones relativamente débil

Paso 2: Elige el tipo de ventilador

Elija según el escenario de uso y la estructura de la trayectoria del viento los siguientes tipos:

Ventilador de flujo axial

La dirección del flujo de aire es paralela al eje, algo que se ve comúnmente en fuentes de alimentación y gabinetes.

Gran volumen de aire, presión media, fácil instalación.

Ventilador de flujo cruzado (ventilador de flujo cruzado)

Adecuado para refrigeración de grandes superficies y distribución uniforme del flujo de aire.

Bajo volumen y presión de aire, bajo nivel de ruido, comúnmente utilizado en impresoras, instrumentos y medidores.

ventilador centrífugo

La entrada y salida de aire son de 90°, con alta presión de aire, adecuada para ocasiones que requieren trayectorias de aire curvas.

Adecuado para equipos de alta densidad, como servidores y pequeños acondicionadores de aire.

Soplador

La estructura es similar a la de un ventilador centrífugo, pero con un volumen de aire menor y una presión de aire más concentrada.

Se utiliza para enfriamiento forzado local o purga.

Paso 3: Confirme los requisitos de volumen y presión de aire

Estos parámetros clave pueden obtenerse mediante simulación con software de diseño térmico (como ICEPAK, Flotherm) o estimarse mediante cálculos empíricos:

Volumen de aire (CFM)

Presión del aire (mmH₂O o Pa)

Curva PQ, ruido (dBA), corriente, consumo de energía, etc.

Paso 4: Fijar la marca y los parámetros técnicos

Seleccione productos específicos en función de los siguientes factores:

Marca/modelo

Tamaño (por ejemplo, 60×60×15 mm)

Tensión/corriente nominal

Velocidad (RPM)

Volumen de aire/Presión del viento

Valor de ruido

Paso 5: Seleccione el tipo de rodamiento y el nivel de protección

Tipo de rodamiento:

Cojinete con aceite: aproximadamente 30.000 horas a 25 ℃

Cojinete hidráulico: aproximadamente 30.000 horas a 40 ℃

Cojinete de bolas: aproximadamente 50.000 horas a 40 ℃

Nivel de protección (IP):

IP55: a prueba de polvo y salpicaduras

IP67: a prueba de lluvia

IP68: puede funcionar continuamente en el agua

Paso 6: Detalles de funcionamiento e instalación

Funciones comunes:

FG (retroalimentación de velocidad)

RD (alarma de falla)

PWM (función de regulación de velocidad)

Reinicio automático

Puntos de instalación:

Tipo de marco del ventilador (si tiene orificios de montaje)

Método de cable conductor (cable dividido/paralelo/trenzado)

Longitud del cable predeterminada: del marco al terminal

Modelos de terminales comunes: HX2.54, PH2.0, 2510, cabezal de avión, etc.

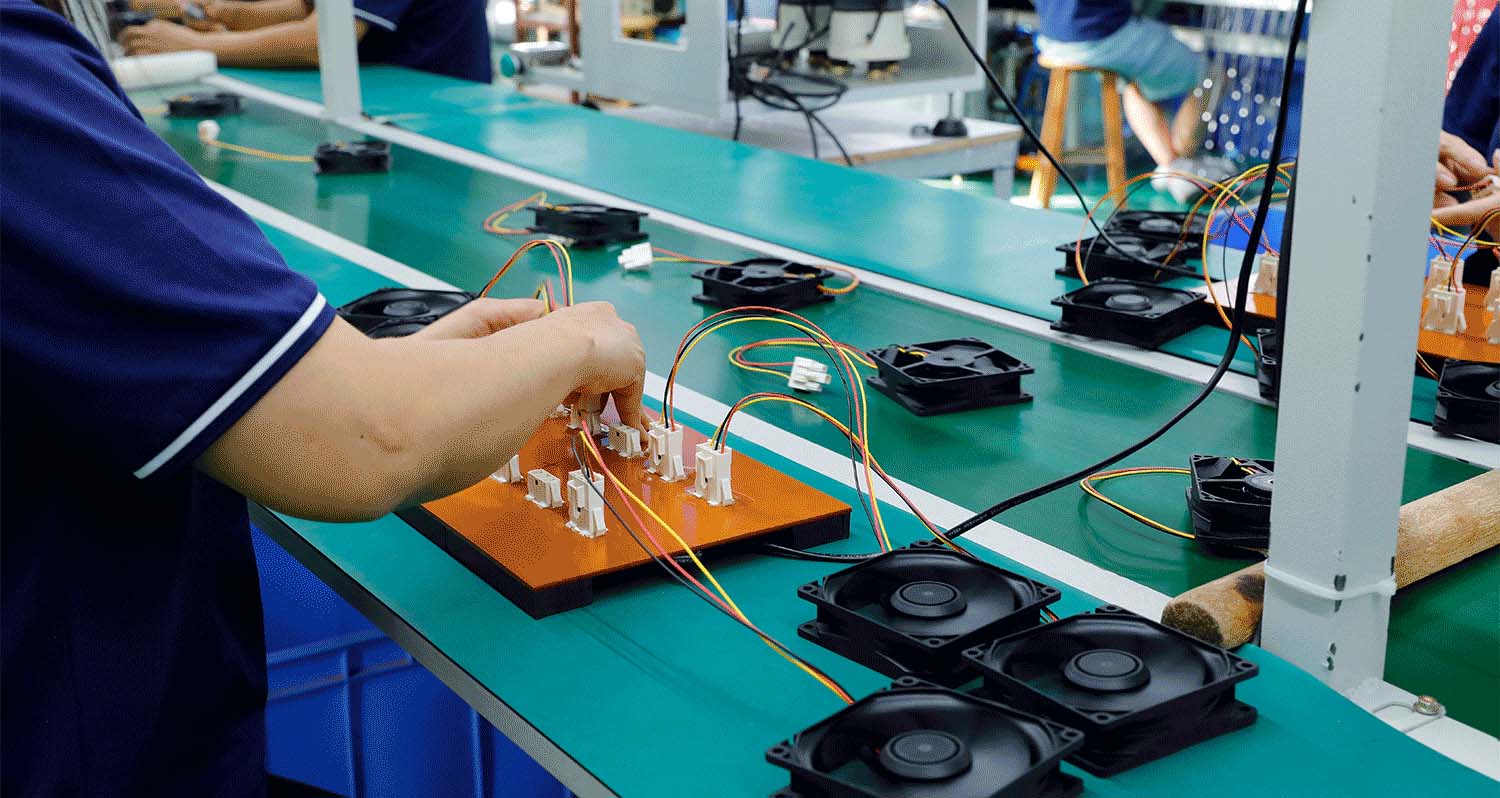

Proceso posterior: verificación de la muestra y producción en masa

Tras completar la selección, el fabricante proporcionará las especificaciones del producto para su revisión y, tras la confirmación, enviará una muestra para su prueba. Una vez superada la prueba, podrá proceder a la compra por lotes. Si existen requisitos especiales de personalización (como material del marco, resistencia a explosiones, anticorrosión, adaptación a entornos especiales, etc.), se recomienda priorizar la colaboración con fábricas con capacidad de diseño de moldes e I+D de chips, como Chungfo Electronics, que puede satisfacer sus necesidades de ventiladores personalizados en un solo paso.

Si necesita orientación sobre la selección de ventiladores, personalización de especificaciones o aplicaciones de muestra, comuníquese con el Equipo técnico de Chungfo Electronics ¡Le brindaremos soporte profesional personalizado!
