Un ventilador de refrigeración sin escobillas de CC se utiliza ampliamente en dispositivos electrónicos, equipos industriales, sistemas automotrices y aplicaciones de iluminación LED. En comparación con los motores con escobillas tradicionales, el Ventilador de refrigeración de CC Los motores sin escobillas ofrecen una vida útil más larga, menor ruido, mayor eficiencia y mejor fiabilidad.

Comprender los principios de funcionamiento y la estructura interna de un ventilador de refrigeración ayuda a los ingenieros a seleccionar los productos adecuados y a optimizar los sistemas de gestión térmica.

Este artículo presenta los principales componentes internos, los principios de funcionamiento y los parámetros clave de rendimiento de un ventilador de refrigeración sin escobillas de corriente continua.

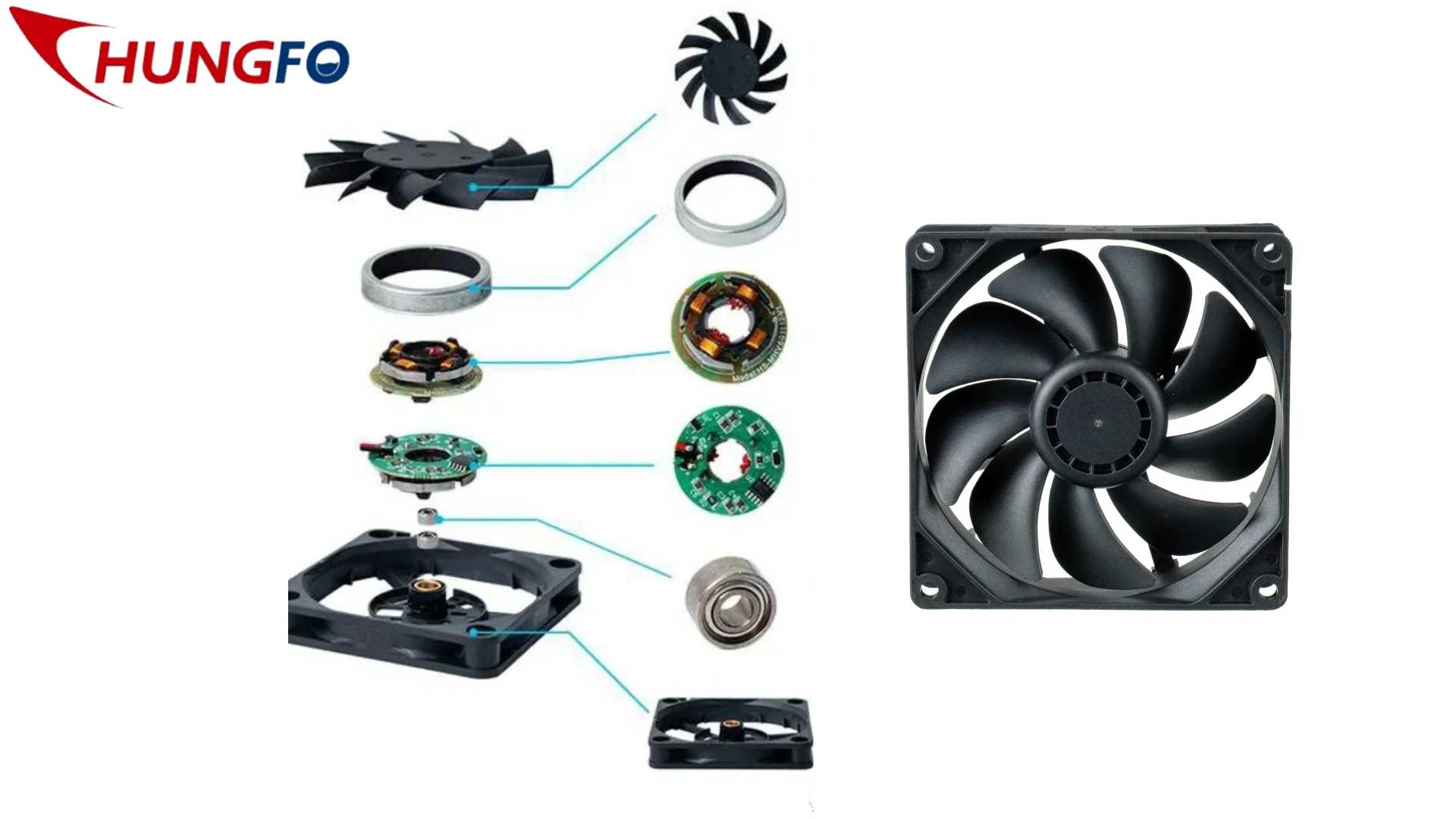

Conjunto del rotor de un ventilador de refrigeración de CC

El conjunto del rotor es la parte giratoria del ventilador y es el responsable de generar el flujo de aire.

Los componentes principales incluyen las aspas del ventilador, el eje del rotor, el anillo magnético y el marco magnético.

Las aspas del ventilador son los elementos clave responsables de generar el flujo de aire. Cuando el rotor gira a alta velocidad, las aspas impulsan el aire a través del marco del ventilador, produciendo el flujo de aire necesario para la refrigeración.

El eje del ventilador soporta y estabiliza la rotación de las aspas. Mantiene el equilibrio del rotor durante el funcionamiento a alta velocidad.

El anillo magnético del rotor suele estar fabricado con materiales de imán permanente. Proporciona el campo magnético necesario para el funcionamiento del motor y desempeña un papel fundamental en la conmutación de los polos magnéticos y el control de la velocidad de rotación.

El marco del anillo magnético fija el anillo magnético en su posición y garantiza la estabilidad estructural durante la rotación.

En conjunto, estos componentes forman el conjunto giratorio de un ventilador de refrigeración CC sin escobillas, lo que permite que el ventilador genere un flujo de aire continuo.

Conjunto del estator del ventilador de refrigeración

El estator es la parte fija del motor y es el responsable de generar el campo electromagnético que impulsa el rotor.

El conjunto del estator incluye principalmente resortes de soporte, cojinetes, anillos de retención y la estructura del motor.

El muelle de soporte ayuda a mantener el espaciado adecuado entre los componentes internos y contribuye a estabilizar la posición del eje.

Los rodamientos proporcionan una rotación suave y estable del rotor. Los rodamientos de alta calidad permiten que el ventilador de refrigeración de CC funcione a alta velocidad, manteniendo una baja fricción y una larga vida útil.

El anillo de retención fija los componentes giratorios en su lugar y garantiza que el conjunto del rotor permanezca correctamente alineado.

El núcleo del motor genera el campo electromagnético que determina la dirección y la velocidad de rotación.

Estructura del marco del ventilador

La estructura exterior del ventilador de refrigeración proporciona soporte mecánico al conjunto del motor y guía el flujo de aire a través del ventilador.

La estructura del ventilador cumple dos funciones importantes. En primer lugar, mantiene en su posición el motor y el rotor. En segundo lugar, ayuda a dirigir el flujo de aire de manera eficiente a través del conducto del ventilador para mejorar el rendimiento de la refrigeración.

Un diseño adecuado del chasis puede mejorar significativamente la eficiencia del flujo de aire y reducir el ruido aerodinámico.

Motor y sistema de control electrónico

El sistema de motor es el componente principal que acciona un ventilador de refrigeración sin escobillas de corriente continua.

Normalmente incluye una placa de circuito impreso, láminas de acero al silicio (núcleo del estator) y cubiertas aislantes.

La placa de circuitos controla el consumo de energía y gestiona la entrada y salida de señales. También regula la velocidad del motor y la estabilidad de funcionamiento.

Las láminas de acero al silicio, que forman el núcleo magnético del estator, están recubiertas con bobinas de cobre. Cuando la corriente eléctrica pasa a través de las bobinas, se genera un campo magnético que interactúa con los imanes del rotor para producir la rotación.

Las cubiertas superior e inferior de la estructura del estator proporcionan aislamiento y protección estructural al conjunto del motor.

Parámetros clave de rendimiento de un ventilador de refrigeración de CC

Tamaño del ventilador

El tamaño de un ventilador de refrigeración de CC se expresa normalmente por las dimensiones exteriores y el grosor del ventilador. La unidad es milímetros. Por ejemplo, un Ventilador 4010 Se refiere a un ventilador que mide 40 mm por 40 mm con un grosor de 10 mm.

Tensión nominal

La tensión nominal se refiere a la tensión de funcionamiento necesaria para el funcionamiento normal del ventilador. Las especificaciones de tensión habituales para los ventiladores de refrigeración CC sin escobillas incluyen 5 V, 12 V, 24 V y 48 V.

Velocidad del ventilador

La velocidad del ventilador indica su rapidez de rotación y se mide en revoluciones por minuto (RPM). Una mayor velocidad suele generar un mayor flujo de aire. Los fabricantes suelen clasificar la velocidad del ventilador en diferentes niveles, como ultra alta, alta, media y baja, para satisfacer las distintas necesidades de cada aplicación.

flujo de aire

El flujo de aire es un indicador importante de la capacidad de enfriamiento de un ventilador. Generalmente se mide en pies cúbicos por minuto (CFM). En algunas regiones, puede expresarse en metros cúbicos por minuto (CMM), donde 1 CMM equivale a 35,31 CFM.

Presión estática

La presión estática representa la capacidad del ventilador para superar la resistencia al flujo de aire. Afecta directamente al rendimiento de la ventilación y la disipación de calor. La presión estática se suele medir en mmH2O o inH2O.

Nivel de ruido

El nivel de ruido es otro parámetro importante a la hora de evaluar un ventilador de refrigeración de CC. Si bien no afecta directamente al rendimiento de la refrigeración, desempeña un papel fundamental en entornos donde se requiere un funcionamiento silencioso. Los niveles de ruido se miden normalmente en decibelios (dBA).

Sistema de rodamientos

El sistema de rodamientos se considera el componente mecánico principal de un ventilador de refrigeración CC sin escobillas. Determina la vida útil mecánica y la estabilidad operativa del ventilador. Los tipos más comunes son los rodamientos de bolas y los cojinetes de fricción.

Conectores de ventilador

Los conectores de ventilador suelen pasar desapercibidos, pero son importantes para la integración del sistema. Los tipos de conectores más comunes incluyen conectores de dos, tres y cuatro pines, así como configuraciones directas e inversas.

Circuito electrónico de un ventilador de refrigeración sin escobillas de corriente continua.

Los micromotores de corriente continua se utilizan ampliamente en electrodomésticos y equipos electrónicos. En las computadoras, los ventiladores de refrigeración de corriente continua se utilizan comúnmente para la disipación de calor.

Un ventilador de refrigeración de CC sin escobillas utiliza una estructura de motor sin escobillas que elimina las desventajas de los motores con escobillas tradicionales, como el desgaste mecánico, el alto nivel de ruido y la corta vida útil.

Muchos circuitos de ventiladores sin escobillas se basan en generadores de pulsos con sensores Hall. Estos circuitos tienen un diseño sencillo y ofrecen un rendimiento estable.

En los sistemas eléctricos automotrices e industriales, los entornos electromagnéticos pueden ser complejos. Por lo tanto, los ventiladores de refrigeración deben tener una gran capacidad antiinterferencias.

Porque Ventiladores sin escobillas de CC Al funcionar sin escobillas mecánicas, generan una mínima interferencia electromagnética y ofrecen una vida útil mecánica más prolongada en comparación con los motores tradicionales con escobillas. Por este motivo, se utilizan ampliamente en aplicaciones que requieren refrigeración forzada fiable en equipos electrónicos y eléctricos.
