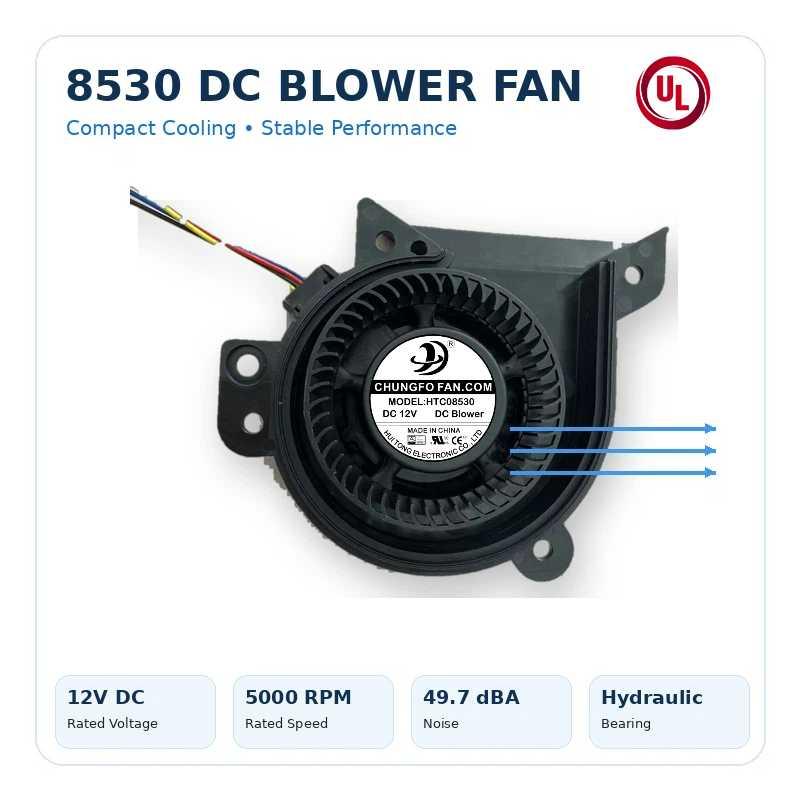

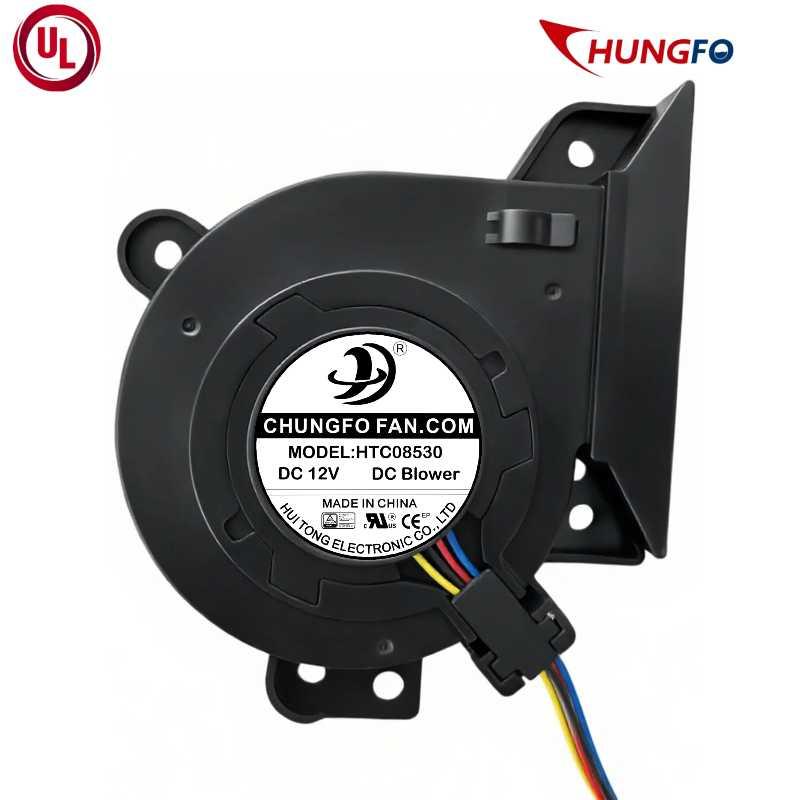

El ventilador soplador centrífugo DC EC 8530 es una solución compacta de refrigeración centrífuga diseñada para equipos electrónicos, sistemas de control, fuentes de alimentación, equipos industriales, dispositivos médicos y otras aplicaciones con limitaciones de espacio.
Artículo No.:
C08530Pago:
T/T, L/C, Paypal, Western UnionOrigen del producto:
ChinaColor:
BlackPuerto de embarque:
ShenzhenTiempo de espera：
20 working daysPeso：
83g ±10%Funciona a DC 12V con una velocidad nominal de 5000 RPM ±10%, este ventilador soplador de CC proporciona un flujo de aire estable y direccional en equipos compactos. Su construcción de PBT + fibra de vidrio, eje de acero inoxidable y sistema de cojinete hidráulico proporcionan una estructura duradera para la refrigeración continua de equipos.
Con una corriente nominal de solo 0.36A ±15%, un amplio rango de tensión de funcionamiento de 7–13V DC y un nivel de ruido promedio de 49.7 dBA, el 8530 es adecuado para aplicaciones que requieren un equilibrio entre instalación compacta, flujo de aire fiable y ruido de funcionamiento controlado.
Características principales
Diseño compacto de ventilador soplador centrífugo
El 8530 utiliza una estructura compacta de ventilador soplador centrífugo que dirige el aire a través de la salida lateral. En comparación con los ventiladores axiales convencionales, esta configuración es especialmente útil cuando el equipo requiere un flujo de aire direccional o cuando el espacio de instalación disponible es limitado.
Funcionamiento con CC 12V
El ventilador está diseñado para sistemas de CC 12V y admite un rango de tensión de funcionamiento de 7–13V DC. Su tensión de arranque de 6V proporciona flexibilidad para equipos de bajo voltaje y sistemas de gestión de energía.
Velocidad nominal de 5000 RPM
Con una velocidad nominal de 5000 RPM ±10%, el 8530 está diseñado para proporcionar un funcionamiento estable a alta velocidad en aplicaciones de refrigeración compactas.
Ruido de funcionamiento controlado
El nivel de ruido promedio es de 49.7 dBA bajo las condiciones de prueba especificadas. Esto hace que el ventilador sea adecuado para equipos donde el rendimiento de refrigeración debe equilibrarse con los requisitos acústicos.
Sistema de cojinete hidráulico
El sistema de cojinete hidráulico permite una rotación suave y es adecuado para aplicaciones que requieren un funcionamiento estable a largo plazo. Combinado con un eje de acero inoxidable y componentes estructurales de PBT + fibra de vidrio, el ventilador está diseñado para un funcionamiento fiable en sistemas de refrigeración de equipos.
Construcción duradera de PBT + fibra de vidrio
Tanto el marco como el impulsor utilizan material PBT + fibra de vidrio. Esta combinación de materiales proporciona una estructura rígida y duradera para aplicaciones expuestas al funcionamiento continuo del motor y a temperaturas elevadas.
Amplio rango de temperatura de funcionamiento
El 8530 admite un rango de temperatura de funcionamiento de -10°C a +70°C y un rango de temperatura de almacenamiento de -20°C a +75°C, permitiendo su integración en diversos entornos electrónicos e industriales.
Múltiples funciones de protección del motor
El motor incorpora protección contra bloqueo del rotor y protección de polaridad. Según la especificación del producto, el motor está diseñado para soportar una condición de bloqueo a tensión nominal durante 72 horas sin incendio ni quemaduras, y el circuito puede soportar una conexión de polaridad inversa sin daños.
Especificaciones del producto
Modelo: Ventilador soplador de CC 8530
Tensión nominal: CC 12V
Corriente nominal: 0.36A ±15%
Corriente de etiqueta: 0.45A
Corriente de bloqueo: ≤2.4A
Tensión de arranque: 6V
Tensión de funcionamiento: 7–13V DC
Velocidad nominal: 5000 RPM ±10%
Flujo de aire: Por confirmar según el informe de prueba
Presión estática: Por confirmar según el informe de prueba
Ruido: 49.7 dBA PROM.
Dirección de rotación En sentido horario, visto desde el lado de la etiqueta
Material del marco: PBT + fibra de vidrio
Material del impulsor: PBT + fibra de vidrio
Eje Acero inoxidable
Sistema de rodamientos: Rodamiento hidráulico
Tira de acero al silicio: H23
Cable conductor: UL10368 24AWG
Peso neto: 83g ±10%
Temperatura de funcionamiento: -10°C a +70°C
Temperatura de almacenamiento: -20°C a +75°C
Humedad de funcionamiento: 10%–80% HR
Humedad de almacenamiento: 10%–80% HR
Resistencia de aislamiento: ≥10MΩ a 500VDC
Aislamiento: Clase Clase B, 135°C
Protección y fiabilidad
El ventilador soplador DC 8530 se fabrica con múltiples medidas de protección y control de calidad para una integración fiable en equipos comerciales e industriales.
El motor se prueba para protección contra rotor bloqueado y protección contra inversión de polaridad. La especificación del producto también requiere que el motor resista una prueba de caída de 30 cm bajo condiciones mínimas de embalaje.
Para la seguridad eléctrica, la resistencia de aislamiento entre el marco y el cable conductor se especifica con un mínimo de 10MΩ bajo 500VDC, con aislamiento de Clase B con una clasificación de 135°C.
Estas características hacen que el 8530 sea adecuado para equipos OEM donde son importantes el funcionamiento estable, la protección eléctrica y la consistencia de producción.
Aplicaciones típicas
El ventilador soplador DC 8530 puede integrarse en equipos compactos que requieren flujo de aire de refrigeración direccional.
Refrigeración de dispositivos electrónicos y PCB
La estructura centrífuga compacta puede utilizarse para dirigir el aire de refrigeración hacia PCB, procesadores, componentes de potencia y otros componentes electrónicos generadores de calor.
Equipos de control industrial
El 8530 puede integrarse en gabinetes de control, controladores industriales, equipos de automatización y sistemas eléctricos compactos donde se requiere refrigeración localizada.
Fuentes de alimentación e inversores
Las fuentes de alimentación compactas, los convertidores y los equipos inversores pueden requerir un flujo de aire forzado alrededor de los componentes electrónicos que generan calor. La configuración de 12V CC permite integrar el ventilador en sistemas internos de refrigeración de bajo voltaje.
Impresoras 3D
Los pequeños ventiladores se utilizan habitualmente en equipos de impresión 3D para la refrigeración electrónica, el flujo de aire localizado y la gestión térmica. El formato centrífugo compacto es adecuado para equipos cerrados donde el espacio de instalación es limitado.
Equipos médicos y de laboratorio
El 8530 puede considerarse para la refrigeración de módulos electrónicos, placas de control y componentes internos en equipos médicos y de laboratorio donde el tamaño compacto y el ruido operativo controlado son importantes.
Equipos de comunicación y redes
Los equipos de comunicación compactos, las carcasas electrónicas y los dispositivos de red pueden requerir un flujo de aire forzado alrededor de los componentes electrónicos internos. La salida direccional de un ventilador centrífugo puede ayudar a dirigir el aire hacia fuentes de calor específicas.
¿Por qué elegir un ventilador de CC en lugar de un ventilador axial convencional?
Los ventiladores axiales generalmente mueven el aire a lo largo del mismo eje que el impulsor, mientras que los ventiladores centrífugos aspiran aire hacia el impulsor y lo expulsan en una dirección diferente.
Para equipos con espacio de instalación restringido, conductos de aire, fuentes de calor localizadas o requisitos de refrigeración direccional, un ventilador centrífugo puede proporcionar mayor flexibilidad en la distribución del flujo de aire.
Por lo tanto, el 8530 es especialmente adecuado para equipos compactos donde el ventilador no puede instalarse simplemente directamente delante del objetivo de refrigeración.
Ingeniería y personalización OEM
Como fabricante profesional de ventiladores de refrigeración, Chungfo Fan ofrece soluciones de refrigeración OEM y personalizadas para diferentes requisitos de equipos.
Sobre nosotros

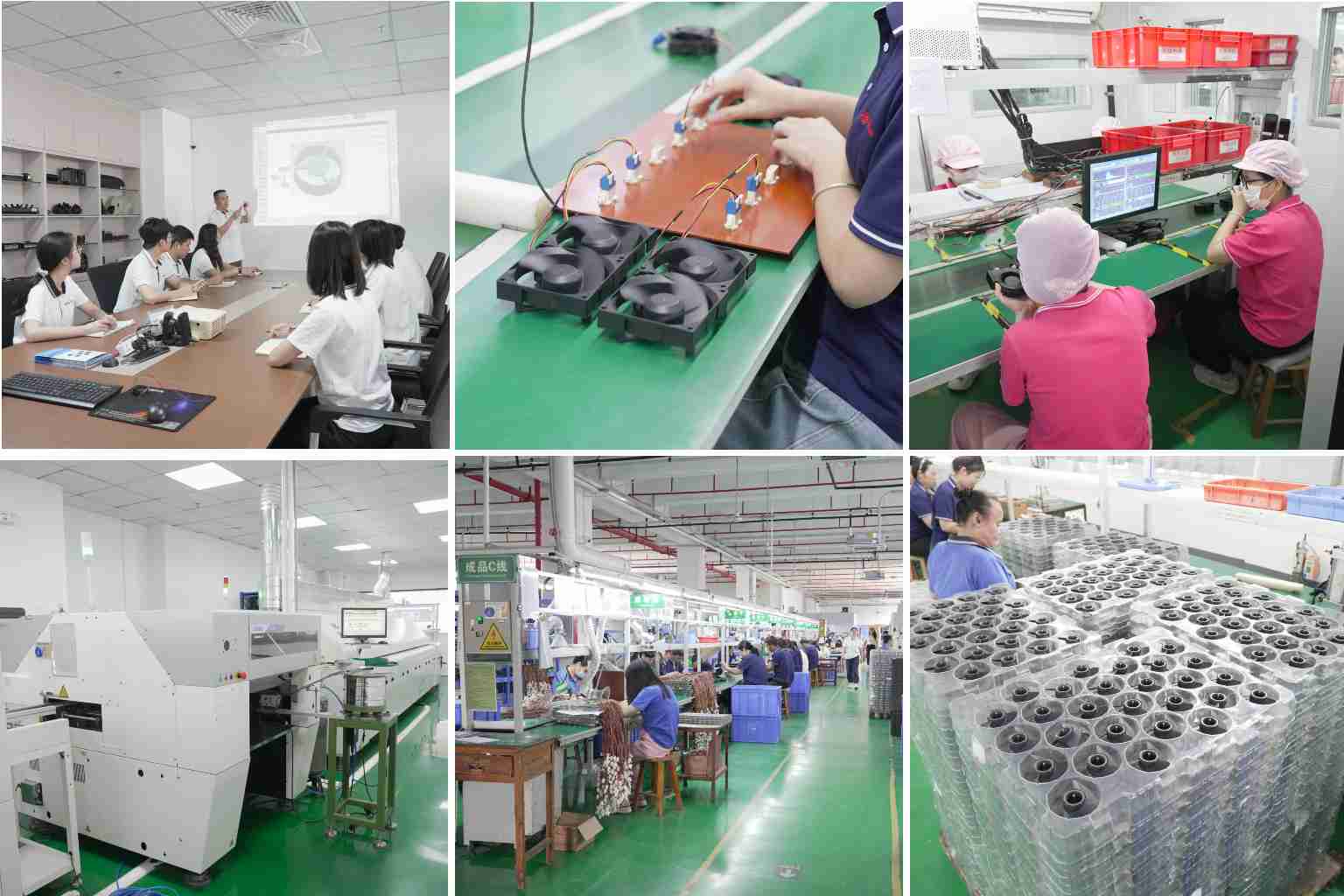

Guangdong Chungfo Electronic Technology Co., Ltd. cuenta con numerosos profesionales de gestión y técnicos de alta calidad.
Implementamos estrictamente el sistema de gestión de calidad IS09001 y contamos con equipos de prueba completos, como medidor de presión de túnel de viento, probador de temperatura y humedad constante, probador RoHS, probador de niebla salina, medidor de Gauss, probador de ruido, etc.
Según las necesidades de los clientes, podemos diseñar y producir productos que satisfagan a los clientes.
Nuestros productos se utilizan ampliamente en electrodomésticos, equipos de ventilación, equipos médicos y equipos de comunicación, equipos deportivos y otras industrias.
Los productos han obtenido muchas certificaciones de seguridad como CE, UL, CUL, TUV, CCC, IATF16949, SGS, REACH, etc.
Hemos colaborado con muchas empresas reconocidas nacionales e internacionales, como Midea, Chigo, Konka, Skyworth, Fenda, Electrolux, Samsung, Hitachi, etc.
Preguntas frecuentes
¿Qué voltaje utiliza el ventilador centrífugo de CC 8530?
El 8530 está diseñado para funcionar con CC 12V, con un rango de voltaje operativo de 7–13V CC.
¿Cuál es la velocidad nominal del ventilador centrífugo 8530?
La velocidad nominal es de 5000 RPM ±10%.
¿Cuál es el nivel de ruido del 8530?
El nivel medio de ruido es de 49,7 dBA bajo las condiciones de prueba especificadas.
¿Qué rodamiento utiliza el 8530?
El 8530 utiliza un sistema de rodamiento hidráulico.
¿Se puede utilizar el 8530 para la refrigeración de PCB?
Sí. Su estructura centrífuga compacta es adecuada para dirigir el flujo de aire de refrigeración hacia PCB y otros componentes electrónicos que generan calor.
¿Se puede personalizar este ventilador centrífugo?
Sí. Chungfo Fan admite proyectos de ventiladores de refrigeración OEM y personalizados, incluyendo especificaciones eléctricas, cableado, conectores, estructura y requisitos específicos de la aplicación.
¿Cuál es el rango de temperatura de funcionamiento?
El rango de temperatura de funcionamiento especificado es de -10°C a +70°C.
¿El 8530 tiene protección contra polaridad?
Sí. La especificación indica que el circuito del motor puede soportar la conexión inversa de polaridad positiva y negativa sin daños.
¿El 8530 tiene protección contra bloqueo del rotor?
Sí. La especificación indica que el motor puede soportar una condición de bloqueo bajo voltaje nominal durante 72 horas sin incendio ni quemaduras.
Solicitar una muestra del ventilador centrífugo de CC 8530
¿Busca un ventilador soplador compacto de 12V DC para su próximo proyecto de refrigeración de equipos?
Envíenos el voltaje requerido, el flujo de aire, la presión estática, el espacio de instalación y las condiciones de aplicación. Chungfo Fan puede ayudar a evaluar la configuración adecuada del soplador y proporcionar soluciones de refrigeración OEM para sus equipos.
