El flujo de aire y la presión estática son dos parámetros esenciales de un ventilador, que determinan fundamentalmente la eficiencia, la estabilidad y la fiabilidad a largo plazo de cualquier sistema de refrigeración. Ya sea que se utilice en electrónica de consumo, equipos industriales o electrodomésticos, la interacción entre el rendimiento del ventilador y la resistencia del conducto determina el punto de funcionamiento final del sistema de refrigeración. Comprender la impedancia del sistema, la curva PQ del ventilador y su relación es vital para un diseño térmico fiable.

La evaluación precisa de la impedancia del sistema es la base de diseño de refrigeración

La resistencia en la trayectoria del flujo de aire determina en última instancia si un ventilador puede suministrar su caudal nominal en condiciones reales. Los ingenieros suelen basarse en cálculos o simulaciones de CFD para obtener curvas de impedancia, que constituyen la base para la selección de ventiladores.

Construir un modelo de impedancia preciso es esencial. Si el modelo no refleja la condición real del flujo de aire, puede producirse un flujo de aire insuficiente, ruido anormal o fallos térmicos, incluso utilizando un ventilador con especificaciones aparentemente correctas.

Los principales factores que contribuyen a la resistencia del sistema son la interacción de múltiples componentes. Las aletas del disipador de calor de alta densidad o mayor grosor generan una impedancia significativa. Los filtros de polvo, según su material y la estructura de la malla, reducen notablemente el flujo de aire. Las rejillas de ventilación con baja relación de área abierta aumentan aún más la pérdida de presión. Las curvas cerradas de los conductos, especialmente las de 90°, generan turbulencias que intensifican la resistencia. También debe considerarse la ubicación interna de los componentes; las fuentes de calor densamente distribuidas obstruyen el flujo de aire y crean obstrucciones.

En la simulación CFD, una simplificación adecuada reduce el tiempo de cálculo sin sacrificar la precisión. Por ejemplo, las aletas densas de un disipador térmico pueden modelarse como medios porosos. Se requiere una malla de alta calidad en áreas críticas, como los espacios cerca del ventilador, los conductos del calentador y las curvas cerradas, para capturar con precisión las variaciones de presión. Unas condiciones de contorno adecuadas, como el flujo de aire, la presión estática y la carga térmica total, son igualmente esenciales, ya que determinan el flujo de aire necesario para el sistema de refrigeración.

Interpretación profunda de la curva PQ del ventilador y optimización del punto de operación

La intersección entre la curva PQ del ventilador y la curva de impedancia del sistema constituye el punto de funcionamiento real. Sin embargo, determinar si este punto es óptimo es el verdadero desafío de ingeniería.

El punto de operación debe proporcionar un flujo de aire efectivo suficiente. Muchos ingenieros seleccionan un ventilador con un flujo de aire máximo el doble del requisito teórico para garantizar un margen de seguridad ante la acumulación de polvo, el envejecimiento del sistema o cambios estructurales. Idealmente, el punto de operación debe mantenerse dentro del rango de máxima eficiencia del ventilador, donde el flujo de aire, la presión estática y el consumo de energía alcanzan un equilibrio favorable. Esto garantiza ahorro de energía, bajo nivel de ruido y estabilidad a largo plazo.

Es crucial evitar la zona de pérdida de sustentación, típicamente una sección cóncava en la curva PQ. Cuando la resistencia del sistema se vuelve excesiva, el punto de operación se desplaza hacia esta zona inestable donde se producen reflujo irregular y turbulencia. Esto genera ruido significativo, una rápida caída del flujo de aire y una menor vida útil del ventilador. Por lo tanto, los ingenieros deben verificar cuidadosamente si el ventilador seleccionado funcionará cerca de la zona de pérdida de sustentación. Si existe riesgo, se deben implementar ajustes como mejorar las aberturas de los conductos, reducir la resistencia o seleccionar un modelo de presión estática más alta.

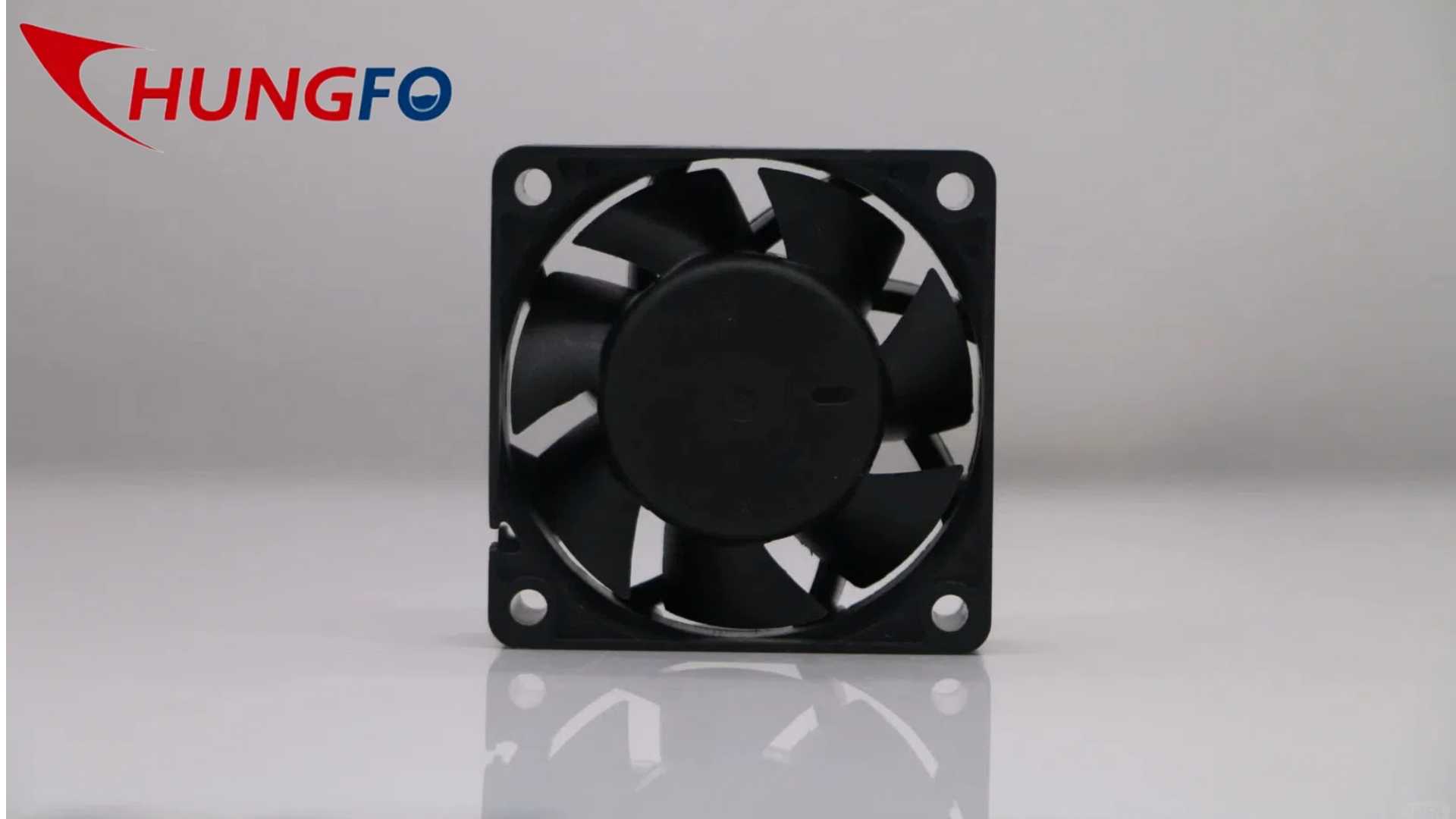

Para aplicaciones que requieren un flujo de aire potente, alta presión estática y un rendimiento de refrigeración fiable, es fundamental elegir un fabricante de confianza. Chungfo se especializa en soluciones avanzadas de ventilación y refrigeración, con el respaldo de plataformas de simulación profesionales y un riguroso control de calidad. Ofrecemos productos personalizados para diferentes entornos de conductos, incluyendo sistemas silenciosos de alta presión estática. ventilador de refrigeración s , alto- sopladores de flujo de aire , y completa ventilador de refrigeración Para electrodomésticos, equipos de comunicación y sistemas industriales. Nuestras soluciones ayudan a los clientes a mejorar la eficiencia de refrigeración y prolongar la vida útil de sus equipos con confianza.
