Un cable de tres hilos ventilador de CC Su diseño habitual es proporcionar alimentación y control funcional con un cableado mínimo. Conocer la función de cada cable, comprender las convenciones de color comunes y realizar un cableado correcto es fundamental para la seguridad del dispositivo y la longevidad del ventilador. A continuación, se explican las definiciones de los cables, los métodos prácticos de cableado, cómo usar PWM para el control de velocidad y la retroalimentación del tacómetro, las diferencias de color entre fabricantes y consejos de seguridad para evitar errores durante la instalación o el reemplazo.

Definiciones básicas y colores típicos

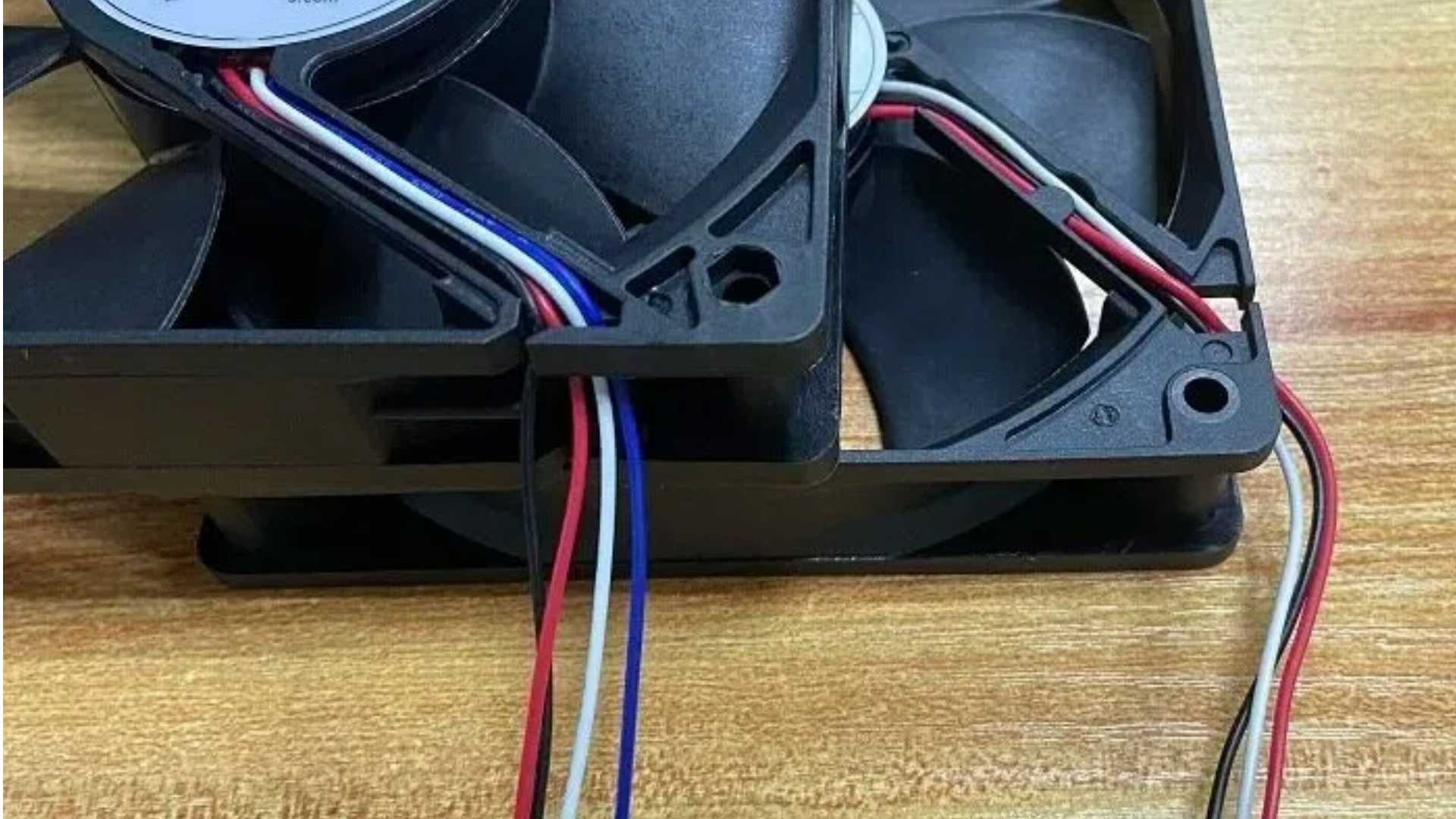

En la mayoría de los ventiladores de caja de PC y ventiladores de CC de uso general, los tres cables suelen cumplir funciones distintas. Dos son cables de alimentación (uno positivo y otro negativo) y el tercero es una línea de señal funcional que se utiliza para el control o la retroalimentación de velocidad. Las convenciones de color comunes son rojo para positivo (VCC), negro para negativo (GND) y amarillo para la línea de señal utilizada para la salida del tacómetro o el control PWM. Sin embargo, el color no es un estándar en toda la industria. Algunos fabricantes utilizan colores diferentes para funciones específicas. Por ejemplo, un fabricante podría usar azul para el control PWM y amarillo para la salida del tacómetro o la alarma. Por lo tanto, consulte siempre la hoja de datos o la documentación del fabricante del ventilador al trabajar con un modelo o marca diferente.

Procedimiento de cableado (Guía práctica)

Antes de cablear, confirme que el voltaje de suministro coincida con el voltaje nominal del ventilador y prepare las herramientas de aislamiento adecuadas. Conecte primero el cable negro a la tierra del sistema o de la fuente de alimentación. Luego, conecte el cable rojo al positivo de la fuente de alimentación, asegurando un contacto seguro y evitando cortocircuitos. El tercer cable de señal debe conectarse al puerto de control o monitoreo. Si es para control de velocidad PWM, conéctelo a una salida compatible con PWM; si es para retroalimentación del tacómetro, conéctelo a una entrada que pueda leer señales de colector abierto o de onda cuadrada. Por ejemplo, al usar una placa de desarrollo como Arduino, conecte el cable rojo a VCC, el negro a tierra y el cable de señal a una salida PWM o a una entrada digital que pueda contar pulsos. Después del cableado, enciéndalo y compruebe si el ventilador responde a las señales de control o envía pulsos de RPM correctos.

Control de velocidad PWM y conceptos básicos del tacómetro

El control PWM es uno de los métodos más comunes para regular la velocidad de los ventiladores de CC. En lugar de variar el voltaje, el PWM modifica el ciclo de trabajo para ajustar la potencia de entrada promedio del ventilador y, por lo tanto, su velocidad. Utilice frecuencias y ciclos de trabajo PWM dentro de los rangos recomendados por la hoja de datos del ventilador para evitar ruido o desgaste prematuro. La retroalimentación del tacómetro suele utilizar un sensor Hall o una salida de colector abierto, que produce un pulso de onda cuadrada en cada revolución o cada pocas revoluciones. Al medir la frecuencia de los pulsos, el controlador calcula las RPM. De esta forma, el cable de señal proporciona estos pulsos y el controlador mide la temporización entre pulsos para determinar la velocidad actual.

Diferencias entre fabricantes y por qué son importantes las hojas de datos

Los distintos fabricantes pueden asignar colores y funciones de forma diferente. Por ejemplo, algunos proveedores pueden etiquetar el control PWM como azul y usar amarillo para la monitorización de RPM o la salida de alarma. Los ventiladores industriales pueden incluir funciones de señal adicionales, como retroalimentación de temperatura o alarmas de fallo, características menos comunes en los ventiladores de PC de consumo. Para evitar daños en la placa base, el controlador o el propio ventilador, lea atentamente la hoja de datos y el diagrama de cableado del ventilador antes de realizar las conexiones. Si la hoja de datos no es clara, póngase en contacto con el soporte técnico del fabricante para confirmarlo.

Errores comunes y consejos para solucionarlos

Un error común es asumir que el tercer cable siempre es una entrada PWM y conectarlo a una salida incompatible, lo que podría provocar que el ventilador deje de responder o se dañe. Otro error es conectar la línea del tacómetro a la alimentación para "desviar" el control, lo que puede dañar los circuitos de detección. La solución de problemas debe comenzar con la alimentación apagada: verifique la continuidad del cableado y confirme los voltajes con un multímetro. Si el ventilador recibe la alimentación correcta, pero no cambia de velocidad, verifique que el tipo de salida del controlador coincida con lo que espera el ventilador (por ejemplo, drenaje abierto vs. contrafase). Si las lecturas de RPM son erráticas, inspeccione la forma de onda del pulso; agregar una resistencia pull-up o usar una entrada de captura compatible puede ayudar a estabilizar las mediciones.

Prácticas de seguridad y recomendaciones finales

Desconecte siempre la alimentación y tome precauciones antiestáticas antes de realizar trabajos eléctricos. Evite dejar conductores expuestos en lugares propensos al contacto o la abrasión, y utilice tubos termorretráctiles o bridas cuando sea necesario. Si no se siente seguro manipulando cableado eléctrico o si el equipo es de gran valor, solicite la instalación a un técnico experimentado. En caso de modificación o sustitución, siga las recomendaciones del fabricante del dispositivo y guarde el modelo y la ficha técnica del ventilador para futuras tareas de mantenimiento o sustitución.
