1.Respuesta rápida

Los centros de datos perimetrales (edge data centers) son cada vez más importantes a medida que las empresas trasladan la computación, el almacenamiento, la inteligencia artificial, las telecomunicaciones, el procesamiento de video, el control industrial y otros servicios digitales más cerca de los usuarios y los dispositivos conectados. A diferencia de los grandes centros de datos centralizados, las instalaciones perimetrales a menudo se despliegan en espacios más pequeños donde la capacidad de refrigeración, el área de piso, la disponibilidad de energía, el acceso para mantenimiento y las condiciones ambientales pueden ser mucho más difíciles de controlar.

Actualizar los ventiladores de refrigeración individuales convencionales a una matriz de ventiladores axiales inteligentes (Axial Flow Fan array) puede ayudar a los centros de datos perimetrales a mejorar la distribución del flujo de aire, la estabilidad térmica, la eficiencia energética, la redundancia, el monitoreo remoto y la flexibilidad de mantenimiento. En lugar de tratar cada ventilador como un componente aislado, una matriz de ventiladores inteligentes puede operar múltiples ventiladores como un sistema de refrigeración coordinado.

El beneficio clave no es simplemente producir más flujo de aire. La verdadera ventaja es la capacidad de adaptar el flujo de aire a la demanda térmica real de las diferentes zonas de equipos.

La gestión térmica moderna de los centros de datos enfatiza cada vez más la optimización del flujo de aire, el confinamiento, el control de velocidad variable y el monitoreo. ASHRAE señala que la refrigeración por convección forzada de velocidad variable y el control inteligente de la velocidad del ventilador pueden ajustar el flujo de aire de acuerdo con la carga de trabajo y las condiciones térmicas. También recomienda el monitoreo granular de la temperatura y la optimización del flujo de aire como partes importantes de una gestión térmica eficiente.

Para los centros de datos perimetrales, este enfoque es particularmente valioso porque el sistema de refrigeración a menudo tiene que operar en espacios compactos con cargas de trabajo cambiantes y oportunidades limitadas para el mantenimiento.

Por lo tanto, una matriz de ventiladores inteligentes diseñada adecuadamente puede proporcionar cinco ventajas principales.

Primero, distribuye el flujo de aire de refrigeración de manera más uniforme.

Segundo, ajusta la salida de refrigeración de acuerdo con la demanda térmica en tiempo real.

Tercero, crea redundancia para que un ventilador fallido no detenga necesariamente todo el sistema de refrigeración.

Cuarto, puede reducir la potencia innecesaria del ventilador durante períodos de baja demanda informática.

Quinto, proporciona una arquitectura escalable que puede adaptarse cuando aumenta la carga de computación perimetral.

2.Puntos clave

El primer punto importante es que la refrigeración de los centros de datos perimetrales es fundamentalmente un problema de gestión del flujo de aire, así como un problema de eliminación de calor.

Un ventilador que produce un alto flujo de aire en condiciones de aire libre puede no proporcionar el rendimiento esperado después de la instalación porque los racks, filtros, rejillas, intercambiadores de calor, conductos, cables y otros componentes estructurales crean resistencia al sistema.

El segundo punto es que múltiples ventiladores más pequeños pueden proporcionar una flexibilidad operativa que un solo ventilador grande no puede proporcionar fácilmente. Una matriz de ventiladores permite que diferentes números de ventiladores operen a diferentes velocidades de acuerdo con el requisito de refrigeración.

El tercer punto es que la redundancia es especialmente valiosa en sitios perimetrales remotos. Cuando los técnicos no están presentes continuamente, el sistema de refrigeración debe tolerar fallas de componentes individuales y proporcionar suficiente advertencia para que los equipos de mantenimiento respondan.

El cuarto punto es que el control inteligente debe estar conectado a sensores de temperatura, retroalimentación del ventilador, controladores de equipos, BMS o DCIM siempre que sea posible. Sin retroalimentación, una matriz de ventiladores puede convertirse simplemente en un grupo de ventiladores convencionales que operan a velocidades fijas.

El quinto punto es que la selección del ventilador debe considerar el flujo de aire, la presión estática, la velocidad, el ruido, el consumo de energía, la estructura del rodamiento, la temperatura de funcionamiento, la vida útil esperada, la interfaz de control, el nivel de protección y las dimensiones de instalación en lugar de centrarse solo en CFM.

3.Por qué los centros de datos perimetrales tienen requisitos de refrigeración más difíciles

Los centros de datos perimetrales generalmente se despliegan más cerca de los usuarios, dispositivos, equipos industriales, redes de comunicación o aplicaciones locales. Esto los hace útiles para aplicaciones que requieren baja latencia o procesamiento local, pero sus entornos físicos pueden ser muy diferentes a los de los centros de datos de hiperescala construidos específicamente para ese fin.

Una instalación perimetral puede ubicarse dentro de una sala de telecomunicaciones, edificio de oficinas, instalación minorista, sitio de fabricación, instalación de transporte, hospital, almacén o gabinete exterior.

Esto crea varios desafíos térmicos.

El primer desafío es el espacio físico limitado.

Un centro de datos convencional puede dedicar un espacio sustancial de piso y techo a equipos de refrigeración, canales de flujo de aire, pisos elevados, sistemas de confinamiento y áreas de servicio. Una instalación perimetral puede necesitar ajustar equipos informáticos, sistemas UPS, distribución de energía, equipos de red, baterías, dispositivos de monitoreo y componentes de refrigeración en un gabinete o sala compacta.

El segundo desafío es la generación variable de calor.

Las cargas de trabajo de computación perimetral pueden cambiar significativamente a lo largo del día. Una puerta de enlace de comunicación puede experimentar una demanda relativamente baja durante un período y una demanda mucho mayor durante otro. La inferencia de IA, el análisis de video, la visión industrial o el procesamiento en tiempo real también pueden crear aumentos repentinos en la carga computacional.

Si los ventiladores de refrigeración siempre funcionan a la velocidad máxima, se desperdicia energía durante los períodos de baja carga. Si funcionan demasiado lentamente durante los períodos de alta carga, pueden desarrollarse puntos calientes.

El tercer desafío es el mantenimiento remoto.

Los grandes centros de datos suelen tener equipos de ingeniería dedicados y procedimientos de mantenimiento cuidadosamente planificados. Los sitios perimetrales remotos pueden estar dispersos geográficamente. Por lo tanto, una falla en la refrigeración puede pasar desapercibida por más tiempo si el sistema carece de monitoreo remoto.

El cuarto desafío es la obstrucción del flujo de aire.

Los racks de equipos densos pueden crear resistencia al flujo de aire. Los haces de cables, filtros, rejillas protectoras, intercambiadores de calor y pasajes de aire estrechos pueden aumentar aún más los requisitos de presión.

El quinto desafío es la variación ambiental.

Un gabinete perimetral puede experimentar cambios en las temperaturas ambientales, polvo, humedad, vibración u otros factores ambientales según su ubicación.

Por estas razones, la refrigeración debe diseñarse como un sistema integrado en lugar de una colección de ventiladores no relacionados.

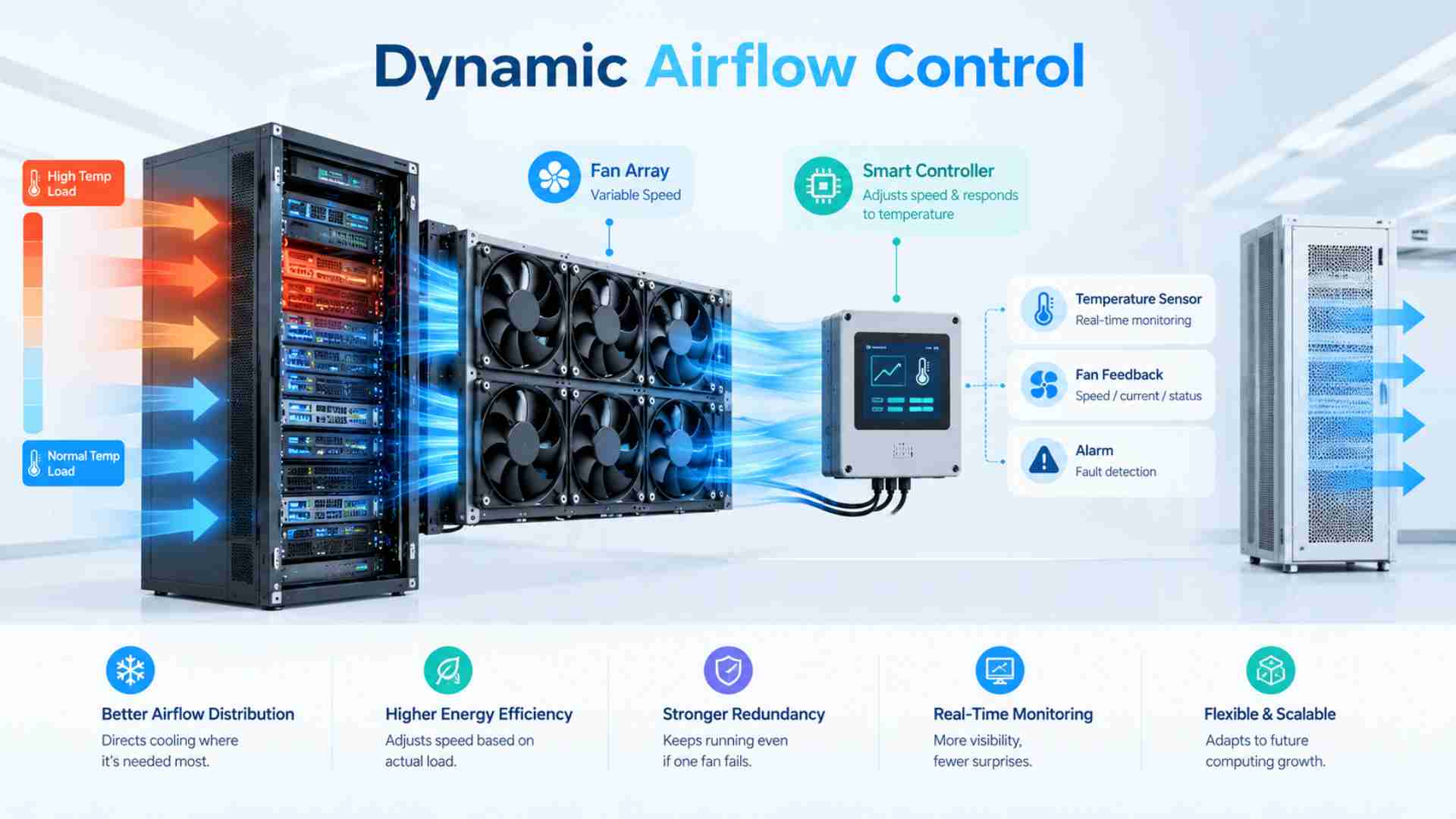

3.¿Qué es una matriz de ventiladores axiales inteligentes?

Un ventilador axial inteligente en matriz es una arquitectura de refrigeración en la que múltiples ventiladores axiales funcionan juntos bajo una estrategia de control coordinada.

En lugar de utilizar un ventilador grande para proporcionar todo el flujo de aire necesario, varios ventiladores se disponen en paralelo o en posiciones estratégicamente distribuidas.

La palabra “inteligente” se refiere a la capacidad de control y supervisión que rodea a la matriz de ventiladores.

Un sistema inteligente puede supervisar la temperatura, la velocidad del ventilador, la corriente, el voltaje, el estado de funcionamiento, las señales de alarma u otros parámetros. El controlador puede entonces ajustar la velocidad de funcionamiento de ventiladores individuales o grupos de ventiladores.

Por ejemplo, si la temperatura en la sección superior de un rack aumenta mientras la sección inferior permanece relativamente fría, el controlador puede aumentar el flujo de aire en la zona afectada en lugar de aumentar la velocidad de todos los ventiladores al máximo.

Este enfoque es coherente con el principio más amplio de control por zonas de ventiladores descrito por ASHRAE, donde los ventiladores que sirven a áreas con menos estrés térmico pueden funcionar a velocidades más bajas que los ventiladores que sirven a áreas con mayor carga.

Por lo tanto, una matriz de ventiladores puede considerarse como una plataforma modular de gestión térmica.

Cada ventilador individual representa un módulo de flujo de aire.

El controlador representa la capa de inteligencia.

Los sensores de temperatura y flujo de aire proporcionan retroalimentación.

La carcasa, el rack, el conducto, la rejilla, el intercambiador de calor o el canal de refrigeración representan la trayectoria del flujo de aire.

Juntos, estos componentes forman un sistema de gestión térmica de bucle cerrado.

4.Por qué una matriz de ventiladores puede ser mejor que un solo ventilador grande

Un solo ventilador grande puede proporcionar un flujo de aire sustancial, pero crea una dependencia de punto único.

Si ese ventilador falla, el flujo de aire puede caer drásticamente.

Una matriz de ventiladores distribuye la función de refrigeración entre múltiples unidades.

Por ejemplo, un sistema diseñado con seis ventiladores puede no requerir que los seis funcionen continuamente a la máxima velocidad. En condiciones térmicas moderadas, cuatro o cinco ventiladores pueden ser suficientes. Durante cargas térmicas elevadas, pueden ponerse en marcha ventiladores adicionales automáticamente.

Esto crea flexibilidad operativa.

También facilita el mantenimiento.

Si un ventilador presenta un fallo, el controlador puede detectar el fallo y mantener el funcionamiento con los ventiladores restantes, siempre que el sistema tenga suficiente capacidad de reserva.

Este concepto es especialmente útil para sitios periféricos (edge sites) donde la intervención física inmediata puede no ser posible.

Otra ventaja es la flexibilidad de instalación.

En lugar de diseñar una única abertura grande para el flujo de aire, los ingenieros pueden distribuir varios módulos de flujo de aire más pequeños alrededor del equipo.

Esto puede facilitar la resolución de puntos calientes locales.

La matriz de ventiladores también puede diseñarse en diferentes configuraciones dependiendo de la carcasa.

Los ventiladores pueden instalarse en la parte delantera y trasera de una carcasa, dispuestos sobre módulos de servidor, integrados en armarios de refrigeración, colocados cerca de intercambiadores de calor o utilizados como parte de un canal de flujo de aire contenido.

La configuración correcta depende de la resistencia del sistema y de los requisitos de flujo de aire.

5.Cómo el control inteligente de la velocidad del ventilador mejora la eficiencia energética

El consumo de energía de los ventiladores es una de las razones más importantes para considerar el control inteligente de la velocidad.

Para un sistema de refrigeración convencional de velocidad fija, el ventilador puede funcionar a máxima velocidad incluso cuando la carga informática es relativamente baja.

Eso significa que el sistema sigue consumiendo la misma energía de ventilación aunque la necesidad de refrigeración haya disminuido.

Una matriz de ventiladores de velocidad variable puede, en cambio, responder a la demanda térmica real.

Supongamos que un rack funciona con una carga computacional relativamente baja durante la noche. Los sensores de temperatura detectan temperaturas de entrada estables y una baja generación de calor.

El controlador puede reducir la velocidad de la matriz de ventiladores.

Cuando la carga de trabajo aumenta, las temperaturas comienzan a subir.

El controlador aumenta la velocidad del ventilador.

Si la carga térmica se concentra en una sección, el sistema puede aumentar el flujo de aire en esa sección en lugar de aumentar el de todo el sistema por igual.

Esto puede mejorar la relación entre la potencia de refrigeración y el consumo de energía.

ASHRAE identifica específicamente el ajuste del flujo de aire, el control de velocidad variable y la adaptación del funcionamiento de los ventiladores a la carga de TI real como estrategias importantes para mejorar la eficiencia térmica de los centros de datos.

Esto es particularmente significativo para los sitios de borde (edge), ya que muchas instalaciones de borde tienen presupuestos de energía limitados.

Reducir la velocidad innecesaria de los ventiladores también puede ayudar a disminuir la emisión acústica, el estrés mecánico y las horas de funcionamiento a alta velocidad.

6.Mejora de la distribución del flujo de aire dentro de los gabinetes de borde compactos

La distribución del flujo de aire suele ser más importante que el flujo de aire máximo en aire libre.

Imagine un gabinete que contiene varios módulos informáticos.

La sección inferior puede recibir una refrigeración adecuada, mientras que la sección superior experimenta un flujo de aire insuficiente.

Un único ventilador ubicado en el centro puede no corregir este desequilibrio de manera efectiva.

Una matriz de ventiladores ofrece más opciones.

Los ventiladores pueden colocarse de acuerdo con el mapa térmico del gabinete.

Si la sección superior genera más calor, se puede dirigir allí un flujo de aire adicional.

Si la sección central tiene una mayor resistencia a la presión, la selección del ventilador puede ajustarse para proporcionar la presión estática adecuada.

Es por esto que los ingenieros deben evaluar la trayectoria completa del flujo de aire.

La pregunta relevante no es simplemente:

“¿Cuánto flujo de aire puede producir el ventilador?”

Una mejor pregunta es:

“¿Cuánto flujo de aire útil llega al equipo objetivo a la presión requerida?”

Esta distinción es fundamental en los sistemas de centros de datos compactos.

La guía de ASHRAE también enfatiza las trayectorias del flujo de aire, las características del flujo de aire del equipo, las caídas de presión y la importancia de un modelado preciso del flujo de aire.

7.La presión estática importa en la refrigeración de centros de datos de borde

La presión estática a menudo se subestima durante la selección del ventilador.

Un ventilador puede tener una impresionante clasificación de flujo de aire en aire libre, pero el flujo de aire real puede caer sustancialmente cuando el ventilador debe superar la resistencia.

Las fuentes típicas de resistencia incluyen filtros, rejillas protectoras, intercambiadores de calor, pasajes estrechos, componentes de servidor, transiciones de conductos y estructuras de contención.

Por lo tanto, la selección del ventilador debe basarse en una curva del sistema en lugar de un único número de flujo de aire.

El equipo de ingeniería primero debe estimar el flujo de aire requerido.

Luego debe determinar la resistencia esperada del sistema.

El ventilador seleccionado debe proporcionar el flujo de aire requerido a la presión de funcionamiento real.

Una matriz de ventiladores inteligente puede mejorar aún más este sistema, ya que varios ventiladores pueden compartir la demanda de flujo de aire.

Sin embargo, añadir más ventiladores no garantiza automáticamente un mejor rendimiento.

El espaciado de los ventiladores, las condiciones de entrada, las condiciones de salida, la turbulencia, la resistencia del sistema y la lógica de control afectan el resultado final.

8.El papel de los pequeños módulos de ventiladores de 12V DC

Los equipos de computación de borde compactos a menudo contienen módulos electrónicos más pequeños que requieren refrigeración localizada.

Aquí es donde un pequeño ventilador de 12v dc puede ser útil.

Un pequeño ventilador DC puede proporcionar flujo de aire localizado para módulos de red, placas de control, fuentes de alimentación compactas, equipos de comunicación, módulos de almacenamiento o electrónica auxiliar.

Su principal ventaja es la flexibilidad.

Se puede instalar un ventilador de CC compacto donde un ventilador más grande no cabe.

También puede funcionar como parte de una estrategia de refrigeración distribuida.

Por ejemplo, un rack puede utilizar una matriz de ventiladores más grande para el flujo de aire general del gabinete, mientras que ventiladores de CC más pequeños proporcionan refrigeración localizada alrededor de componentes individuales.

Esto crea dos capas de gestión térmica.

La primera capa gestiona el flujo de aire general del gabinete.

La segunda capa aborda las fuentes de calor locales.

La combinación puede ser especialmente útil cuando el equipo contiene varios componentes con requisitos térmicos muy diferentes.

Para equipos de borde alimentados por CC, el uso de ventiladores de CC compactos también puede simplificar la integración, ya que el voltaje del ventilador puede adaptarse a la arquitectura de alimentación del sistema.

9.Dónde un pequeño ventilador tipo soplador de 12V puede ser más adecuado

Los ventiladores axiales son excelentes cuando el requisito principal es mover un gran volumen de aire a través de una trayectoria de flujo de aire relativamente abierta.

Sin embargo, algunas aplicaciones de borde compactas tienen trayectorias de flujo de aire más complicadas.

Un pequeño ventilador tipo soplador de 12V puede ser útil cuando el aire necesita ser dirigido a través de un canal estrecho o cuando se requiere una mayor presión para una trayectoria de flujo de aire localizada específica.

Por ejemplo, se puede utilizar un soplador para mover aire a través de un compartimento electrónico estrecho, un canal de intercambiador de calor, una estructura de filtro o un conducto.

Esto significa que los ventiladores axiales y los ventiladores tipo soplador no necesariamente compiten entre sí.

Pueden realizar diferentes funciones dentro de la misma arquitectura de refrigeración.

Un sistema de refrigeración de borde práctico podría utilizar ventiladores axiales para el flujo de aire a nivel de gabinete y ventiladores tipo soplador compactos para la refrigeración a nivel de componente.

La elección correcta depende del flujo de aire, la presión, el espacio disponible, los requisitos de ruido y el diseño físico del canal de aire.

10.Redundancia y fiabilidad

La fiabilidad es uno de los argumentos más sólidos a favor de una matriz de ventiladores.

Un sistema de refrigeración tradicional basado en un solo ventilador puede tener una arquitectura relativamente simple, pero el ventilador se convierte en un componente crítico.

Si falla, la capacidad de refrigeración puede reducirse significativamente.

Una arquitectura de múltiples ventiladores distribuye el riesgo.

Supongamos que una matriz contiene varios módulos de ventilador independientes.

Si un módulo deja de funcionar, los ventiladores restantes pueden seguir funcionando.

El controlador puede generar una alarma y notificar al equipo de mantenimiento.

Si el sistema tiene suficiente capacidad de reserva, el sitio de borde puede seguir funcionando hasta que se pueda reemplazar el módulo fallido.

Este enfoque es particularmente útil en instalaciones remotas.

El objetivo no es necesariamente hacer que cada ventilador funcione para siempre.

El objetivo es evitar que el fallo de un solo componente se convierta inmediatamente en un fallo térmico a nivel de sistema.

11.Mantenimiento predictivo mediante monitorización de ventiladores

Una matriz de ventiladores inteligente puede proporcionar mucha más información que un simple control de encendido y apagado.

Dependiendo de la arquitectura del ventilador y del control, la monitorización puede incluir retroalimentación de velocidad, consumo de corriente, temperatura, estado de alarma, voltaje, condiciones de rotor bloqueado o estado de comunicación.

Estos parámetros pueden ayudar a identificar condiciones de funcionamiento anormales.

Por ejemplo, un ventilador que requiere gradualmente más corriente o produce una retroalimentación de velocidad anormal puede indicar problemas mecánicos o eléctricos en desarrollo.

El sistema de monitorización puede señalar el problema antes de que se produzca un fallo total.

Esto permite a los equipos de mantenimiento planificar el reemplazo durante el servicio programado en lugar de responder solo después de que ocurra una alarma térmica.

Para los sitios de borde remotos, esta diferencia puede ser significativa.

Un técnico puede necesitar viajar una distancia considerable para llegar a un sitio.

Por lo tanto, la advertencia temprana puede reducir la intervención de emergencia.

12.Monitoreo remoto y control inteligente

Los centros de datos de borde modernos requieren cada vez más visibilidad remota.

Un sistema de ventiladores inteligente puede conectarse a un controlador local, BMS, DCIM, PLC u otra arquitectura de monitoreo, dependiendo de la aplicación.

Los sensores de temperatura pueden proporcionar información en tiempo real.

Los controladores de ventiladores pueden ajustar la velocidad.

Las salidas de alarma pueden notificar a los operadores.

Los datos históricos pueden utilizarse para analizar las tendencias térmicas.

Esto crea un sistema de refrigeración más inteligente.

En lugar de preguntar si el ventilador está funcionando, los operadores pueden hacer preguntas más útiles.

¿Es suficiente el flujo de aire?

¿Está un ventilador funcionando significativamente más rápido que los demás?

¿Hay una zona constantemente más caliente?

¿Ha aumentado la velocidad requerida del ventilador con el tiempo?

¿Está el sistema acercándose a su límite de refrigeración?

Estas preguntas pueden respaldar un mejor mantenimiento y gestión energética.

13.Cómo ayuda una matriz de ventiladores inteligente con los puntos calientes

Los puntos calientes son uno de los riesgos térmicos más importantes en entornos informáticos compactos.

Un rack puede tener una temperatura promedio aceptable y, aun así, contener componentes individuales que experimentan temperaturas excesivas.

Es por esto que el monitoreo a nivel de rack y a nivel de equipo es valioso.

ASHRAE recomienda un monitoreo granular en las entradas de los racks en lugar de depender solo de las mediciones a nivel de sala.

Una matriz de ventiladores inteligente puede responder a estas mediciones.

Si un sensor de temperatura informa un aumento de temperatura, el controlador puede aumentar el flujo de aire en la zona correspondiente.

Esto es más preciso que aumentar el flujo de aire en todas partes.

El resultado es una estrategia de refrigeración más dirigida.

14.Matrices de ventiladores inteligentes y limitaciones de espacio

El espacio es una de las características definitorias de los centros de datos de borde.

El equipo de refrigeración tradicional puede requerir una valiosa superficie de suelo.

Una matriz de ventiladores modular puede integrarse en racks, gabinetes, sistemas de techo, sistemas de pared o módulos de refrigeración compactos.

Las soluciones actuales de refrigeración de borde enfatizan cada vez más los diseños compactos y los equipos de refrigeración integrados cerca de la carga de TI. Por ejemplo, Vertiv describe la refrigeración dedicada para entornos de borde y soluciones que integran la refrigeración dentro o alrededor de la infraestructura a nivel de rack.

Esta tendencia respalda la idea de que la refrigeración debe diseñarse en torno a las limitaciones físicas del entorno de borde.

15.Comparación de ventiladores convencionales con matrices de ventiladores inteligentes

Característica Convencional: Ventilador único, Matriz de ventiladores inteligente.

Control del flujo de aire: Generalmente simple, multizona y con control de velocidad variable.

Redundancia: Limitada, múltiples módulos de ventilador.

Impacto de fallos: Potencialmente alto, puede distribuirse.

Optimización energética: Limitada, dinámica.

Respuesta a puntos calientes: Limitada, más dirigida.

Monitoreo remoto: Opcional, más fácil de integrar.

Mantenimiento: Reactivo, puede soportar mantenimiento predictivo.

Escalabilidad: Limitada por unidad individual, modular.

Flexibilidad de instalación: Moderada, alta.

Adecuado para cargas cambiantes: Menos flexible, altamente adaptable.

La tabla no significa que una matriz de ventiladores sea automáticamente mejor para cada aplicación. La arquitectura debe seleccionarse de acuerdo con el flujo de aire requerido, la presión, el espacio disponible, los requisitos de control, el costo, el objetivo de confiabilidad y las condiciones ambientales.

16.Cómo diseñar una matriz de ventiladores de flujo axial inteligente

El primer paso es calcular la carga térmica.

El requerimiento de enfriamiento aproximado puede estimarse a partir de la energía eléctrica convertida en calor.

Por ejemplo, si un gabinete de borde contiene equipos que consumen 5 kW de energía eléctrica, una gran parte de esa energía finalmente se convierte en calor que debe eliminarse.

El siguiente paso es determinar el aumento de temperatura requerido.

Los requisitos de flujo de aire pueden estimarse entonces a partir de la carga térmica y la diferencia de temperatura permitida.

Sin embargo, este cálculo no debe tratarse como la selección final del ventilador.

Los ingenieros también deben evaluar las pérdidas de presión.

La trayectoria del flujo de aire debe incluir filtros, rejillas, conductos, intercambiadores de calor, resistencia del equipo y otros componentes.

Una vez determinado el punto de operación, se puede evaluar la curva de rendimiento del ventilador.

El siguiente paso es decidir el número de módulos de ventilador.

Más ventiladores pueden proporcionar redundancia y flexibilidad de control, pero una cantidad excesiva de ventiladores puede aumentar el costo, la complejidad del cableado y los requisitos de integración del sistema.

La arquitectura de control debe definirse entonces.

El sistema puede utilizar retroalimentación de temperatura, retroalimentación de velocidad, control PWM, control de voltaje, interfaces de comunicación u otros métodos dependiendo de la aplicación.

17.1 Cantidad de ventiladores

El número de ventiladores debe basarse en el flujo de aire requerido y la estrategia de redundancia.

Un sistema de seis ventiladores, por ejemplo, podría diseñarse de modo que cinco ventiladores proporcionen el requerimiento de operación normal mientras que el sexto proporcione capacidad de reserva.

La configuración exacta depende del sistema.

17.2 Velocidad del ventilador

El ventilador no necesariamente debe funcionar a máxima velocidad continuamente.

La operación de velocidad variable permite que la salida de enfriamiento siga la demanda térmica.

17.3 Dirección del flujo de aire

La dirección del flujo de aire debe coincidir con el diseño del equipo.

La mayoría de los equipos de TI modernos utilizan flujo de aire de adelante hacia atrás, aunque algunos equipos de telecomunicaciones y conmutadores de red pueden utilizar patrones de flujo de aire diferentes.

17.4 Ruido

Los equipos de borde a veces pueden instalarse en oficinas, edificios comerciales u otros entornos ocupados.

La velocidad del ventilador, el diseño de las aspas, la estructura del rodamiento, la vibración, el método de montaje y la turbulencia del flujo de aire pueden influir en el rendimiento acústico.

17.5 Protección

Para instalaciones expuestas a polvo, humedad o entornos industriales, el ventilador puede requerir un diseño de protección adecuado.

El nivel de protección requerido debe determinarse de acuerdo con el entorno de instalación real.

18.Ejemplo de aplicación práctica

Considere un gabinete de computación de borde compacto instalado en una instalación de comunicación remota.

El gabinete contiene equipos de red, módulos de computación, un sistema de suministro de energía y equipos de monitoreo.

La carga de TI total cambia a lo largo del día.

Durante los períodos de bajo tráfico, el equipo genera relativamente poco calor.

Durante el tráfico pico, la carga térmica aumenta.

Un sistema de refrigeración convencional puede operar varios ventiladores a una velocidad fija.

Este enfoque es simple, pero puede consumir energía innecesaria durante los períodos de baja carga.

Una matriz de ventiladores inteligente puede dividir el gabinete en zonas térmicas.

Los sensores de temperatura se instalan cerca de los equipos críticos.

Durante la carga baja, solo una parte de la matriz de ventiladores funciona a velocidad reducida.

A medida que aumenta la temperatura, los ventiladores adicionales se inician automáticamente.

Si un ventilador informa una falla, el controlador aumenta la salida de los ventiladores restantes y genera una alarma.

Cuando la carga disminuye, el controlador reduce gradualmente el flujo de aire.

Este ejemplo demuestra el valor principal de la gestión inteligente del flujo de aire.

El sistema no simplemente proporciona el flujo de aire máximo.

Proporciona el flujo de aire requerido por el equipo en el momento en que se requiere.

19.Ejemplo de configuración de producto de China Chungfo Fan

China Chungfo Fan desarrolla y fabrica ventiladores de CC y CA, sopladores, ventiladores de flujo cruzado, ventiladores axiales, ventiladores sin marco y motores de CC y CA para diferentes aplicaciones industriales y comerciales.

Para aplicaciones de computación de borde y refrigeración electrónica, el ventilador adecuado debe seleccionarse de acuerdo con los requisitos reales del sistema en lugar de solo por el tamaño.

Se puede considerar un ventilador de CC compacto para la refrigeración localizada dentro de un gabinete de red.

Se puede considerar un ventilador axial de mayor flujo de aire para el flujo de aire a nivel de gabinete.

Se puede considerar un soplador compacto donde la trayectoria del flujo de aire requiera mayor presión o suministro de aire direccional.

China Chungfo Fan opera una estructura de fabricación integrada que cubre el diseño y desarrollo de productos, desarrollo de moldes, moldeo por inyección, SMT, ensamblaje de productos terminados, ventas y soporte posventa.

Sus capacidades de producción incluyen líneas SMT automatizadas y equipos de prueba como equipos de prueba de equilibrio dinámico, equipos de prueba de niebla salina, equipos de prueba de túnel de viento y presión, cámaras de alta y baja temperatura, instalaciones de prueba de ruido, equipos de prueba RoHS, medidores de Gauss y equipos de prueba de temperatura y humedad constantes.

La empresa también tiene experiencia en requisitos de ventiladores personalizados, incluidos diferentes voltajes, corrientes, velocidades, especificaciones de flujo de aire, cables, conectores y configuraciones estructurales.

Para un proyecto de refrigeración de centro de datos de borde, este tipo de personalización puede ser útil porque el espacio de instalación disponible y la trayectoria del flujo de aire pueden variar significativamente de un gabinete a otro.

20.Parámetros de selección de productos para ventiladores de centros de datos de borde

Al seleccionar un ventilador para una aplicación de computación de borde, los ingenieros deben evaluar varios parámetros en conjunto.

El flujo de aire es el primer parámetro.

Indica el volumen de aire que el ventilador puede mover.

La presión estática es el segundo parámetro.

Indica la capacidad del ventilador para mantener el flujo de aire contra la resistencia.

El voltaje es otro parámetro importante.

Los sistemas compactos pueden utilizar arquitecturas de alimentación de 12 V, 24 V u otras arquitecturas de CC.

El consumo de corriente también debe evaluarse, ya que afecta directamente al diseño eléctrico y a la potencia operativa.

La velocidad de rotación es útil para comprender el potencial del flujo de aire, pero las RPM por sí solas no pueden determinar el rendimiento de refrigeración real.

El ruido es importante cuando el equipo de borde se instala cerca de personas.

El tipo de rodamiento puede influir en la vida útil, el ruido y las características operativas.

La temperatura de funcionamiento debe coincidir con el entorno previsto.

También deben evaluarse los requisitos de protección.

Por último, deben considerarse las funciones de control y retroalimentación si el ventilador formará parte de una matriz inteligente.

21.Por qué los ventiladores de CC pequeños pueden complementar a los ventiladores de refrigeración más grandes

Un sistema de refrigeración grande y un ventilador de refrigeración local pequeño no cumplen necesariamente el mismo propósito.

El ventilador más grande se encarga del flujo de aire general.

El ventilador más pequeño se encarga de los problemas térmicos localizados.

Por ejemplo, un controlador de red compacto puede requerir un flujo de aire adicional incluso cuando el flujo de aire del gabinete principal es adecuado.

Un ventilador de CC pequeño puede proporcionar este flujo de aire localizado.

Esta estrategia por capas puede reducir la necesidad de enfriar en exceso todo el gabinete simplemente porque un componente pequeño requiere refrigeración adicional.

Por lo tanto, puede favorecer un diseño de sistema más eficiente.

22.Ventajas de mantenimiento de las matrices de ventiladores modulares

El mantenimiento es otra consideración importante.

Una matriz de ventiladores modular puede permitir reemplazar módulos de ventilador individuales en lugar de reemplazar todo el conjunto de refrigeración.

Esto puede simplificar la gestión de piezas de repuesto.

Para una empresa que opera muchos sitios de borde distribuidos geográficamente, los módulos de ventilador estandarizados también pueden hacer que los procedimientos de mantenimiento sean más consistentes.

Los técnicos pueden reemplazar un módulo averiado y devolver el sitio a su funcionamiento normal más rápidamente.

La estrategia de mantenimiento exacta depende del diseño mecánico y de si la matriz de ventiladores admite el reemplazo en caliente.

23.Escalabilidad para futuras cargas de computación de borde

Las cargas de trabajo de computación de borde no son estáticas.

Un gabinete que está adecuadamente refrigerado hoy puede requerir más capacidad de refrigeración después de instalar servidores, equipos de comunicación, almacenamiento o módulos de procesamiento de IA adicionales.

Una matriz de ventiladores modular proporciona una posible vía de escalado.

A veces se pueden añadir módulos de ventilador adicionales durante el rediseño del sistema.

Alternativamente, los ventiladores existentes pueden funcionar a velocidades más altas si existe suficiente capacidad.

Esta modularidad puede ser valiosa para los planificadores de infraestructura que desean evitar el reemplazo completo de un sistema de refrigeración cada vez que cambia la carga de TI.

24.La relación entre la eficiencia de refrigeración y la fiabilidad del equipo

La eficiencia de refrigeración no debe evaluarse únicamente por el consumo de energía.

El objetivo principal es mantener el equipo dentro de sus condiciones de funcionamiento requeridas.

Si el flujo de aire es demasiado bajo, las temperaturas de los componentes pueden aumentar.

Si el flujo de aire es excesivo, el consumo de energía y la salida acústica pueden aumentar innecesariamente.

El sistema ideal equilibra la seguridad térmica y la eficiencia energética.

Es por esto que el control inteligente es importante.

La matriz de ventiladores debe adaptarse continuamente a las condiciones operativas reales.

ASHRAE describe la gestión térmica como un equilibrio entre las temperaturas de los componentes, el rendimiento del equipo y el consumo de energía.

25.Errores comunes al actualizar una matriz de ventiladores

Un error común es seleccionar ventiladores solo según el CFM de aire libre.

Otro es ignorar la presión estática.

Un tercero es instalar más ventiladores sin analizar la distribución del flujo de aire.

Un cuarto es operar cada ventilador a la velocidad máxima.

Un quinto es no proporcionar suficiente retroalimentación de sensores.

Un sexto es ignorar la dirección del flujo de aire.

Un séptimo es pasar por alto el ruido y la vibración.

Un octavo es no planificar ante un fallo del ventilador.

Un noveno es elegir un ventilador que encaje mecánicamente pero que no cumpla con el punto de operación requerido.

Un décimo es tratar el sistema de refrigeración como un componente aislado en lugar de parte de la arquitectura térmica completa.

26.Cómo evaluar si una actualización es necesaria

Un centro de datos perimetral debería considerar actualizar su arquitectura de ventiladores cuando ocurra una o más de las siguientes condiciones.

Las temperaturas de entrada del equipo se están volviendo inestables.

Aparecen puntos calientes repetidamente.

Los ventiladores operan a velocidad máxima durante largos períodos.

El consumo de energía de refrigeración está aumentando.

El sistema de refrigeración existente tiene un punto único de fallo.

El mantenimiento requiere inspección manual frecuente.

La monitorización remota es insuficiente.

La carga informática está aumentando.

El gabinete tiene espacio limitado.

El sistema de flujo de aire actual no se puede expandir fácilmente.

Si varias de estas condiciones están presentes, una matriz de ventiladores inteligente puede proporcionar una arquitectura de refrigeración más flexible.

Preguntas frecuentes

27.1 ¿Qué es una matriz de ventiladores de flujo axial inteligente?

Una matriz de ventiladores de flujo axial inteligente es un grupo de ventiladores de flujo axial que operan bajo un control coordinado. El sistema puede utilizar temperatura, velocidad, corriente u otra retroalimentación para ajustar la operación del ventilador según la demanda de refrigeración.

27.2 ¿Por qué usar múltiples ventiladores en lugar de un ventilador grande?

Múltiples ventiladores pueden proporcionar mayor redundancia, un control de flujo de aire más flexible, una zonificación más sencilla y, potencialmente, un mantenimiento más fácil. La elección correcta depende de los requisitos de flujo de aire del sistema, presión, espacio, costo y fiabilidad.

27.3 ¿Puede una matriz de ventiladores reducir el consumo de energía?

Puede. Cuando se combina con un control de velocidad variable y una retroalimentación de temperatura adecuada, el sistema puede reducir el flujo de aire durante períodos de baja demanda térmica en lugar de operar cada ventilador continuamente a la velocidad máxima.

27.4 ¿Son útiles los ventiladores de CC pequeños en los centros de datos perimetrales?

Sí. Los ventiladores de CC compactos pueden proporcionar refrigeración localizada para equipos de red, electrónica de control, módulos de potencia, dispositivos de almacenamiento y otros componentes donde el flujo de aire a nivel de gabinete no es suficiente.

27.5 ¿Cuándo se debe usar un soplador en lugar de un ventilador axial?

Se puede considerar un soplador cuando la aplicación requiere un flujo de aire más direccional o una mayor presión a través de una trayectoria de flujo de aire estrecha o restrictiva. Un ventilador axial es generalmente más adecuado para mover mayores volúmenes de aire a través de una trayectoria relativamente abierta.

27.6 ¿Necesita una matriz de ventiladores sensores de temperatura?

Una matriz inteligente se beneficia significativamente de la retroalimentación de temperatura. Los sensores permiten que el sistema de control responda a las condiciones térmicas reales en lugar de depender solo de una operación de velocidad fija.

27.7 ¿Cómo mejora la redundancia de ventiladores la fiabilidad?

Si un ventilador falla, otros ventiladores pueden seguir funcionando si se ha diseñado suficiente capacidad de reserva en el sistema. El controlador también puede generar una alarma para que el personal de mantenimiento pueda reemplazar la unidad fallida.

27.8 ¿Qué voltaje se debe usar para los ventiladores de centros de datos perimetrales (Edge)?

No existe un requisito de voltaje universal. El voltaje correcto depende de la arquitectura eléctrica del equipo. Las configuraciones de CC comunes incluyen 12 V y 24 V, pero la selección final debe seguir el diseño de potencia del sistema.

27.9 ¿Qué es más importante, el flujo de aire o la presión estática?

Ambos son importantes. El ventilador debe proporcionar el flujo de aire requerido a la presión real del sistema. Seleccionar un ventilador basándose únicamente en el flujo de aire en aire libre puede resultar en una refrigeración insuficiente en el mundo real.

27.10 ¿Puede China Chungfo Fan personalizar ventiladores de refrigeración para aplicaciones perimetrales (Edge)?

Sí. China Chungfo Fan puede admitir requisitos de ventiladores personalizados que involucren dimensiones, voltaje, corriente, velocidad, flujo de aire, cables, conectores y otras especificaciones estructurales o eléctricas, sujeto a los requisitos del proyecto.

Conclusión final

Los requisitos de refrigeración de los centros de datos perimetrales están cambiando a medida que los equipos informáticos se vuelven más densos, las cargas de trabajo se vuelven más dinámicas y las instalaciones se vuelven más pequeñas y geográficamente más distribuidas.

Un ventilador convencional de velocidad fija aún puede ser adecuado para aplicaciones simples, pero los entornos perimetrales más exigentes pueden beneficiarse de una arquitectura de matriz de ventiladores coordinada.

El valor de una matriz de Axial Flow Fan inteligente no es simplemente que contenga más ventiladores.

Su valor real proviene de combinar múltiples módulos de flujo de aire con control inteligente, monitoreo térmico, redundancia y distribución flexible del flujo de aire.

Cuando se diseña correctamente, el sistema puede proporcionar flujo de aire donde se necesita, reducir la operación innecesaria cuando la demanda de refrigeración es baja, responder a puntos calientes, tolerar fallas individuales de ventiladores y simplificar el mantenimiento.

Los ventiladores de CC compactos pueden admitir refrigeración localizada, mientras que las soluciones de sopladores pueden abordar trayectorias de flujo de aire restringidas que requieren presión adicional o flujo de aire direccional.

Para los centros de datos perimetrales, la estrategia de refrigeración más eficaz no es necesariamente el sistema con el ventilador más grande o el mayor flujo de aire teórico.

Es el sistema que proporciona el flujo de aire correcto, a la presión correcta, en la ubicación correcta y en el momento correcto.

A medida que la computación perimetral (Edge computing) continúa expandiéndose hacia las telecomunicaciones, la automatización industrial, el comercio minorista, el transporte, la atención médica, la fabricación inteligente y otras aplicaciones distribuidas, la gestión térmica inteligente será cada vez más importante.

Una matriz de ventiladores cuidadosamente diseñada puede proporcionar un puente práctico entre la refrigeración por aire tradicional y una gestión térmica inteligente más avanzada.

Para los fabricantes e integradores de sistemas, la clave es evaluar la trayectoria completa del flujo de aire, la carga térmica, la estrategia de control, los requisitos de redundancia, las condiciones ambientales y el plan de mantenimiento a largo plazo antes de seleccionar la arquitectura final del ventilador.

Ese enfoque puede ayudar a crear sistemas de refrigeración perimetral que sean más adaptables, mantenibles y alineados con los requisitos reales de la infraestructura informática distribuida moderna.
