1.Respuesta rápida

Antes de integrar un ventilador de refrigeración 12025 en el diseño de un equipo, los ingenieros deben comprobar algo más que el tamaño físico del ventilador. Las especificaciones más importantes incluyen las dimensiones del marco, la tensión nominal, el rango de tensión de funcionamiento, la corriente nominal, la potencia de entrada, la velocidad de rotación, el flujo de aire máximo, la presión estática, el nivel de ruido, el tipo de rodamiento, la vida útil esperada, la temperatura de funcionamiento, la humedad, las funciones de protección, la interfaz de control, la configuración de los cables, el material y las certificaciones aplicables.

Un ventilador 12025 se refiere normalmente a un ventilador con un tamaño nominal de marco de 120 mm × 120 mm y un grosor de 25 mm. Este tamaño es ampliamente utilizado porque proporciona un equilibrio útil entre la capacidad de flujo de aire, el área de instalación, el consumo de energía y el espacio de embalaje. Sin embargo, dos ventiladores con las mismas dimensiones de 120 × 120 × 25 mm pueden tener características de rendimiento significativamente diferentes.

Por ejemplo, las especificaciones publicadas de los productos 12025 muestran que los modelos de 12 V pueden variar desde versiones de velocidad relativamente baja con un flujo de aire de alrededor de 56 CFM hasta versiones de alta velocidad que superan los 90 o incluso los 100 CFM, dependiendo del motor, el diseño de las aspas, el sistema de rodamientos y el punto de funcionamiento. Existen variaciones similares entre los modelos de 24 V.

Por lo tanto, el proceso de selección correcto debe comenzar con el requisito de refrigeración del equipo en lugar de simplemente buscar un ventilador 12025 por tamaño.

Para la mayoría de las aplicaciones, los ingenieros deben responder primero a cinco preguntas.

1.¿El ventilador 12025 cabe físicamente en el espacio de instalación disponible?

2.¿Su tensión nominal coincide con la arquitectura de alimentación del equipo?

3.¿Puede proporcionar suficiente flujo de aire con la resistencia real del sistema?

4.¿Pueden sus características de ruido, temperatura, vibración y vida útil satisfacer la aplicación?

5.¿Su interfaz eléctrica y función de control coinciden con el controlador del equipo?

Si se responden estas cinco preguntas antes de la adquisición, se pueden evitar muchos problemas de integración comunes.

2.Conclusiones clave

La primera especificación que se debe confirmar es la dimensión física real. Un ventilador de refrigeración 12025 típico mide aproximadamente 120 mm × 120 mm × 25 mm, pero también se deben comprobar las dimensiones de los orificios de montaje, la posición de salida del cable, el tamaño del conector y el espacio libre circundante.

La segunda especificación importante es la tensión. Un ventilador de 12v cc y una versión de 24 V pueden tener las mismas dimensiones físicas y, sin embargo, requerir condiciones eléctricas completamente diferentes. Los productos publicados demuestran que los ventiladores 12025 están disponibles tanto en versiones de 12 V como de 24 V, con diferentes requisitos de corriente y potencia.

La tercera consideración es el flujo de aire. El flujo de aire máximo se mide normalmente en condiciones relativamente abiertas. No debe considerarse automáticamente como el flujo de aire disponible una vez que el ventilador está instalado dentro de una máquina real.

La cuarta consideración es la presión estática. Un ventilador instalado detrás de un filtro, intercambiador de calor, rejilla, conducto, carcasa o conjunto electrónico denso puede necesitar una mayor capacidad de presión que una aplicación de refrigeración al aire libre.

La quinta consideración es el rendimiento acústico. Una mayor velocidad puede aumentar el flujo de aire y la presión, pero también puede aumentar el ruido. Algunos modelos 12025 publicados ofrecen versiones de menor velocidad para un funcionamiento más silencioso y versiones de mayor velocidad para un mayor rendimiento de refrigeración.

La sexta consideración es la fiabilidad. El tipo de rodamiento, el diseño del motor, la temperatura de funcionamiento, la humedad, el polvo, la vibración y las horas de funcionamiento continuo influyen en la vida útil.

Por último, el ventilador debe evaluarse como parte de todo el sistema térmico en lugar de como un componente independiente.

3.Entender lo que significa realmente 12025

El nombre 12025 es principalmente una designación dimensional.

En un sistema convencional de denominación de ventiladores axiales, 120 suele indicar una anchura y longitud nominal del marco de aproximadamente 120 mm, mientras que 25 indica un grosor aproximado del marco de 25 mm.

Por lo tanto, un ventilador de refrigeración 12025 estándar está diseñado generalmente en torno a un factor de forma de 120 mm × 120 mm × 25 mm.

Este formato dimensional es útil porque los ingenieros pueden identificar rápidamente si un ventilador puede encajar en una carcasa de equipo en particular. Sin embargo, el número de modelo en sí no indica el flujo de aire, la presión, la velocidad, la corriente, el ruido, el tipo de rodamiento o la vida útil.

Esta distinción es extremadamente importante en la adquisición.

Por ejemplo, un ventilador 12025 puede funcionar a 1500 RPM, mientras que otro puede funcionar a más de 3000 RPM. Uno puede estar optimizado para un bajo nivel de ruido, mientras que otro puede priorizar la presión estática. Uno puede utilizar rodamientos de manguito, mientras que otro puede utilizar rodamientos de bolas dobles. Algunos modelos también pueden incluir control de velocidad PWM, retroalimentación de velocidad FG, salida de alarma RD, reinicio automático o protección impermeable.

Por consiguiente, “12025” debe tratarse como el punto de partida del proceso de selección, no como la especificación final.

4.Compruebe primero las dimensiones de instalación

Antes de comparar las especificaciones eléctricas o de flujo de aire, verifique la interfaz mecánica.

El requisito más básico es el tamaño total del ventilador. Una configuración estándar 12025 ocupa aproximadamente 120 mm × 120 mm de área de montaje y tiene un grosor nominal de 25 mm.

Sin embargo, los ingenieros también deben comprobar los siguientes detalles:

Espaciado de los orificios de montaje,Diámetro de los orificios de montaje,Tipo de tornillo,Grosor del marco,Posición de salida del cable,Ubicación del conector,Orientación del ventilador,Espacio libre alrededor de la entrada,Espacio libre alrededor de la salida,Posible interferencia con componentes cercanos.

Técnicamente, un ventilador puede tener las dimensiones correctas 12025 pero aun así no ser adecuado si su cable sale hacia un disipador de calor, un conector de PCB, un soporte estructural o un mecanismo móvil.

El espacio libre de entrada y salida también importa. Si el lado de succiónse coloca directamente contra una pared, filtro o abertura estrecha, es posible que el ventilador no reciba suficiente aire. Si la salida está bloqueada por una rejilla o un intercambiador de calor, la resistencia del sistema puede aumentar significativamente.

Es por esto que la integración mecánica debe comprobarse utilizando la estructura real del equipo en lugar de un simple dibujo de dimensiones.

5.Compruebe la tensión nominal y la tensión de funcionamiento

La compatibilidad de tensión es uno de los requisitos eléctricos más básicos.

Un ventilador de 12 V CC está diseñado en torno a un sistema de alimentación de 12 V CC, mientras que una versión de 24 V está destinada a un sistema de 24 V CC. La tensión nominal no es intercambiable simplemente porque las dimensiones mecánicas sean idénticas.

Las especificaciones publicadas para 12025 muestran ejemplos de productos tanto de 12 V como de 24 V, con rangos de funcionamiento tales como aproximadamente 7,0 a 13,8 V para algunos modelos de 12 V y aproximadamente 14,0 a 27,6 V para algunos modelos de 24 V.

Esto significa que los ingenieros no solo deben mirar la tensión nominal. También debe comprobarse el rango real de tensión de funcionamiento.

Para equipos alimentados por una fuente de CC regulada, esto puede ser relativamente sencillo.

Para equipos que funcionan con baterías, sistemas de control industrial, vehículos, equipos de telecomunicaciones o sistemas con fluctuaciones de tensión, el rango de funcionamiento se vuelve mucho más importante.

Si se espera que el ventilador funcione a una tensión fuera de su rango especificado, pueden ocurrir varios problemas, incluyendo fallo al arrancar, funcionamiento inestable, corriente excesiva, vida útil reducida del motor o ruido anormal.

6.Compare la corriente nominal y la potencia de entrada

La corriente nominal determina cuánta corriente eléctrica consume normalmente el ventilador bajo sus condiciones de funcionamiento especificadas.

La potencia de entrada generalmente se puede estimar utilizando la relación:

Potencia de entrada = Tensión × Corriente

Por ejemplo, un ventilador de 12 V que consume 0,25 A tiene una entrada eléctrica nominal de aproximadamente 3 W.

Un ventilador de 24 Vque consume 0,20 A tiene una entrada eléctrica nominal de aproximadamente 4,8 W.

Las tablas de productos 12025 publicadas demuestran cuánto pueden cambiar sustancialmente la corriente y la potencia entre diferentes versiones de velocidad, incluso cuando el tamaño físico sigue siendo idéntico.

Esto es importante al integrar múltiples ventiladores.

Supongamos que un gabinete de equipo utiliza seis ventiladores. Una diferencia de solo 1 W por ventilador podría resultar en aproximadamente 6 W de consumo eléctrico y generación de calor adicionales.

Por lo tanto, los ingenieros deben considerar tanto el consumo de energía propio del ventilador como la capacidad de la fuente de alimentación del equipo.

El controlador, el conector, el cableado, el fusible, las pistas de la PCB y los componentes de conmutación también deben estar clasificados adecuadamente.

7.Evalúe las RPM cuidadosamente

Las RPM indican qué tan rápido gira el impulsor.

Unas RPM más altas pueden aumentar potencialmente el flujo de aire y la presión, pero la velocidad por sí sola no determina el rendimiento de enfriamiento.

La geometría de las aspas, la eficiencia del motor, el diseño del marco, las condiciones de entrada y la resistencia del sistema influyen en el rendimiento real.

Por ejemplo, los productos 12025 disponibles muestran versiones que operan alrededor de 1,500 RPM, 1,800 RPM, 2,000 RPM, 2,200 RPM, 2,500 RPM, 2,800 RPM, 3,000 RPM y por encima de 3,000 RPM.

Este amplio rango explica por qué seleccionar un ventilador simplemente por su tamaño puede producir resultados deficientes.

Si un gabinete electrónico requiere un funcionamiento silencioso, un modelo de menor velocidad puede ser más apropiado.

Si el equipo contiene un intercambiador de calor de alta densidad o una fuerte resistencia al flujo de aire, puede ser necesario un modelo de mayor presión.

Por lo tanto, las RPM objetivo deben determinarse junto con los requisitos de flujo de aire, presión, ruido y térmicos.

8.Verifique el flujo de aire máximo

El flujo de aire es una de las especificaciones más buscadas al seleccionar un ventilador de enfriamiento.

Puede expresarse en CFM o metros cúbicos por minuto.

CFM se utiliza comúnmente en las especificaciones internacionales de ventiladores. Sin embargo, el valor de flujo de aire máximo debe interpretarse cuidadosamente.

El flujo de aire máximo generalmente representa una condición con una resistencia del sistema relativamente baja. Una vez que el ventilador se instala dentro del equipo, los filtros, rejillas, conductos, disipadores de calor y otros componentes crean resistencia.

Por lo tanto, el flujo de aire operativo real puede ser menor que el flujo de aire máximo anunciado.

Por ejemplo, los modelos 12025 publicados pueden proporcionar un flujo de aire que varía desde aproximadamente 50 CFM hasta más de 100 CFM, dependiendo del voltaje, la velocidad y el diseño.

Por lo tanto, un ingeniero debería preguntar:

¿Qué flujo de aire se requiere a la presión real del sistema?

Esta pregunta es más útil que preguntar solo:

¿Cuál es el CFM máximo?

9.Verifique la presión estática

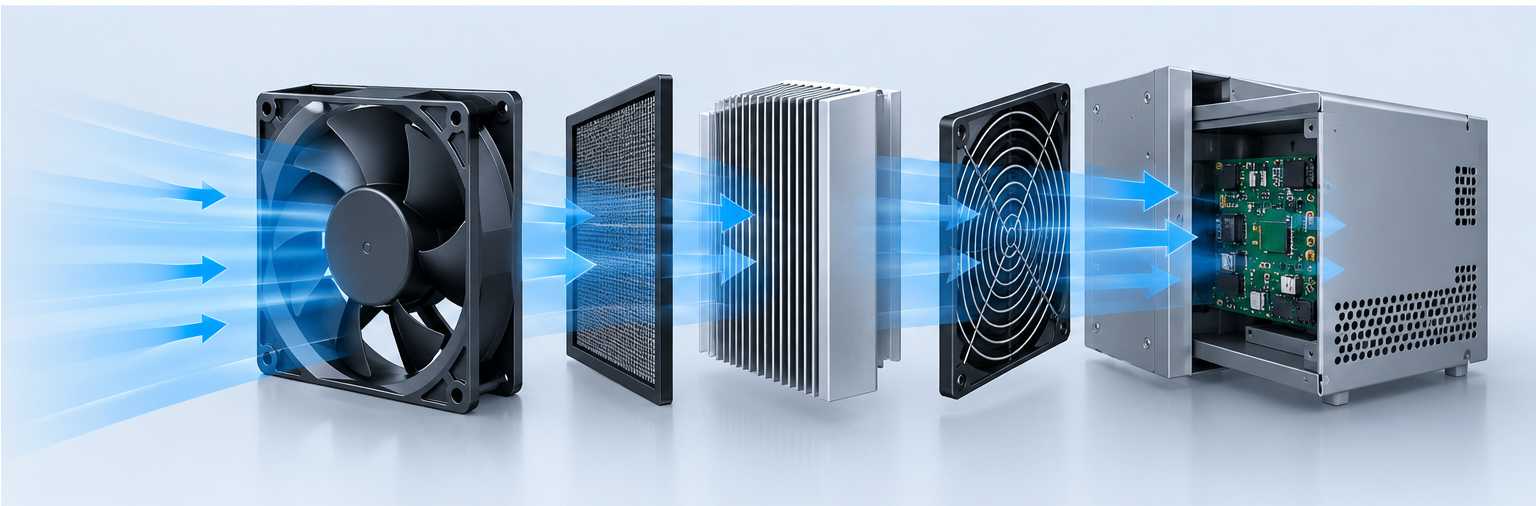

La presión estática es especialmente importante cuando el ventilador debe empujar aire a través de una resistencia.

Las fuentes típicas de resistencia incluyen:

Filtros de aire,Pantallas contra polvo,Intercambiadores de calor,Radiadores,Componentes electrónicos,Aberturas de ventilación estrechas,Rejillas protectoras,Conductos largos,Diseños de equipos densos.

Si una aplicación contiene una resistencia significativa, un ventilador con un flujo de aire máximo alto pero con presión insuficiente puede funcionar peor de lo esperado.

Por ejemplo, los modelos 12025 publicados muestran valores de presión estática que varían desde alrededor de 1 hasta más de 10 mmH2O, dependiendo del diseño y la velocidad.

Esto demuestra por qué el flujo de aire y la presión estática siempre deben evaluarse juntos.

10.Utilice la curva del ventilador en lugar de observar un solo número

El documento de ingeniería más útil para la selección de ventiladores es a menudo la curva P-Q, también llamada curva de presión-flujo.

La curva muestra la relación entre el flujo de aire y la presión estática.

Con una baja resistencia del sistema, el ventilador puede mover más aire.

A medida que aumenta la resistencia del sistema, el flujo de aire real disminuye.

El punto de funcionamiento correcto se determina mediante la intersección entre la curva del ventilador y la curva de resistencia del sistema.

Este concepto es particularmente importante para equipos industriales cerrados.

Un ventilador anunciado a 80 CFM no necesariamente entrega 80 CFM después de la instalación.

La pregunta correcta es si puede entregar el flujo de aire requerido a la presión creada por el equipo.

Por lo tanto, al evaluar un ventilador 12025, solicite la curva P-Q del fabricante siempre que sea posible.

11.Compruebe el nivel de ruido

El ruido es otra consideración importante.

Los modelos 12025 publicados demuestran niveles de ruido que van desde el rango alto de 20 dB(A) para algunas configuraciones de baja velocidad hasta más de 40 dB(A) para modelos de mayor velocidad.

Por lo tanto, un objetivo de mayor flujo de aire puede crear una compensación acústica.

Para equipos de oficina, dispositivos médicos, instrumentos de laboratorio, electrodomésticos y otros productos sensibles al ruido, el ruido debe considerarse durante la selección inicial del ventilador en lugar de después del ensamblaje del prototipo.

Los siguientes factores pueden influir en el ruido percibido:

RPM del ventilador,Geometría de las aspas,Conmutación del motor,Estado de los rodamientos,Turbulencia del aire,Diseño de la rejilla,Vibración de montaje,Resonancia de la carcasa

Los canales de aire mal diseñados también pueden crear un ruido de turbulencia significativo incluso cuando el ventilador en sí tiene una clasificación de ruido relativamente baja.

12.Elija el tipo de rodamiento correcto

La selección del rodamiento afecta la fiabilidad, el ruido, la orientación de la instalación, la tolerancia a la temperatura y la vida útil.

Las opciones comunes de rodamientos incluyen cojinetes de manguito, rodamientos hidráulicos y rodamientos de bolas.

Algunos ventiladores 12025 publicados se ofrecen con cojinetes de manguito o hidráulicos, mientras que otros utilizan dos rodamientos de bolas.

Los ventiladores con cojinetes de manguito pueden ser adecuados para aplicaciones sensibles a los costos y ciertas condiciones ambientales.

Los ventiladores con rodamientos de bolas a menudo se consideran cuando la operación continua, la temperatura más alta, la orientación de la instalación o una vida útil más larga son importantes.

Sin embargo, los ingenieros no deben asumir que un tipo de rodamiento es automáticamente apropiado para cada aplicación.

La temperatura real, las horas de funcionamiento, la dirección de montaje, la vibración, el polvo, la humedad y la vida útil requerida deben evaluarse juntos.

13.Verifique la temperatura y la humedad de funcionamiento

Las condiciones ambientales del equipo pueden ser muy diferentes de la temperatura dentro de la fábrica.

Un ventilador utilizado en un gabinete de servidor, armario industrial, sistema de refrigeración, sistema de carga o dispositivo para exteriores puede experimentar temperaturas elevadas.

Las especificaciones publicadas para 12025 muestran rangos operativos tales como aproximadamente de menos 10°C a más 70°C para algunos modelos con cojinetes de manguito y de menos 20°C a más 80°C para algunos modelos con rodamientos de bolas.

Estos valores son ejemplos más que requisitos universales.

Los ingenieros deben solicitar la especificación ambiental exacta del modelo seleccionado.

La humedad también debe ser considerada.

La alta humedad, la condensación, el polvo, la niebla salina y los gases corrosivos pueden requerir materiales especiales o un tratamiento protector.

14.Considere la protección IP

Para equipos expuestos al agua, polvo, condensación o entornos exteriores, la protección IP puede ser crítica.

Algunas familias de productos 12025 ofrecen opciones como IP54, IP55, IP56, IP66, IP67 o IP68.

Sin embargo, la clasificación IP no debe tratarse como una característica universal de cada ventilador 12025.

El ingeniero debe confirmar la clasificación IP exacta del modelo seleccionado.

Un ventilador con clasificación IP también puede requerir un sellado de cable adecuado, protección de conectores, diseño de junta de montaje e integración en el gabinete.

El nivel de protección final del sistema depende del ensamblaje completo y no solo del ventilador.

15.Verifique las funciones de control y retroalimentación

Los equipos modernos pueden requerir más de dos cables de alimentación.

Un ventilador de CC básico puede utilizar conexiones de alimentación positiva y negativa.

Las configuraciones más avanzadas pueden incluir:

Retroalimentación de velocidad FG,Salida de alarma RD,Control de velocidad PWM,Control relacionado con la temperatura,Reinicio automático,Protección contra rotor bloqueado,Protección de polaridad.

Estas funciones pueden ayudar al controlador del equipo a monitorear y regular el funcionamiento del ventilador.

Por ejemplo, PWM puede permitir que un controlador ajuste la velocidad del ventilador de acuerdo con la carga térmica.

La retroalimentación FG puede proporcionar información sobre la velocidad de rotación.

RD puede indicar una condición de falla.

Si el equipo requiere estas funciones, deben especificarse antes de comprar muestras.

16.Verifique la configuración del conector y los cables

La integración eléctrica puede fallar incluso cuando el voltaje y la corriente son correctos.

El conector puede no coincidir.

La longitud del cable puede no ser suficiente.

La polaridad puede diferir.

La definición de los pines puede ser diferente.

El calibre del cable puede no adaptarse a la instalación.

Algunos ventiladores 12025 usan dos cables, mientras que otras configuraciones pueden usar tres o cuatro cables para funciones de detección o PWM.

Por lo tanto, los ingenieros deben confirmar:

Número de cables,Color del cable,Modelo del conector,Definición de pines,Longitud del cable,Calibre del cable,Polaridad,Tipo de señal,Método de bloqueo del conector.

Estos detalles deben aparecer claramente en la especificación de ingeniería.

17.Comprobar las características de protección del motor

Un ventilador fiable debe evaluarse en condiciones de funcionamiento anormales.

Las características de protección útiles pueden incluir protección contra rotor bloqueado, reinicio automático, protección contra polaridad y protección térmica.

Un ventilador bloqueado puede crear una condición de funcionamiento significativamente diferente a la del funcionamiento normal.

Si se impide que el impulsor gire debido a un objeto extraño, acumulación de polvo, interferencia mecánica o un problema de instalación, el motor puede comportarse de manera diferente.

Por lo tanto, para los equipos que se espera que funcionen sin supervisión durante largos períodos, las funciones de protección deben incluirse en los criterios de selección del ventilador.

18.Evaluar los materiales

Los materiales del marco y del impulsor influyen en la resistencia mecánica, la resistencia a la temperatura, la resistencia a las llamas, la resistencia química y la estabilidad a largo plazo.

Muchos productos 12025 utilizan plásticos de ingeniería como PBT.

Una especificación 12025 publicada enumera PBT con material ignífugo UL94V-0 tanto para el marco como para el impulsor.

La selección del material debe coincidir con la aplicación.

Los equipos industriales pueden requerir una mayor resistencia a la temperatura.

Los equipos eléctricos pueden requerir materiales ignífugos.

Las aplicaciones al aire libre pueden requerir una mejor resistencia ambiental.

Los equipos médicos o de laboratorio pueden tener requisitos adicionales de material y limpieza.

19.Verificar la fiabilidad y la vida útil esperada

La vida útil del ventilador debe considerarse en función de las condiciones de funcionamiento.

Un fabricante puede proporcionar una estimación de vida útil bajo una temperatura y condición de funcionamiento especificadas.

Por ejemplo, una especificación de ventilador axial de CC de 120 × 120 × 25 mm de China Chungfo Fan enumera opciones de cojinetes de manguito o de doble bola y establece una vida útil de hasta 50,000 horas a 25°C para la configuración correspondiente.

Esta cifra no debe interpretarse como una garantía de que cada ventilador funcionará exactamente durante 50,000 horas.

La vida útil real puede verse afectada por:

Temperatura ambiente,Tipo de cojinete,RPM,Horas de funcionamiento,Vibración,Humedad,Polvo,Estrés eléctrico,Orientación de instalación,Condiciones de mantenimiento.

El enfoque correcto es evaluar la vida útil esperada bajo el entorno de aplicación real.

20.Verificar los requisitos de certificación

Diferentes industrias pueden tener diferentes requisitos de certificación.

Dependiendo del mercado objetivo y la categoría del equipo, los ingenieros pueden necesitar considerar certificaciones o requisitos de cumplimiento relacionados con la seguridad eléctrica, materiales, compatibilidad electromagnética, regulaciones ambientales o resistencia al fuego.

Las especificaciones publicadas de los ventiladores 12025 pueden incluir información de cumplimiento de CE, RoHS, UL u otra.

Sin embargo, la certificación siempre debe verificarse con el modelo exacto.

Un fabricante puede tener certificación para una familia de productos, pero no necesariamente para cada configuración personalizada.

Para proyectos OEM, los clientes deben solicitar el certificado, informe de prueba o información de reconocimiento de componentes relevante antes de la producción en masa.

21.Las versiones de 12 V y 24 V no son simplemente intercambiables

Un error común es asumir que un ventilador 12025 puede seleccionarse según el tamaño primero y el voltaje después.

Este enfoque puede causar problemas eléctricos.

Un ventilador de 12 V está diseñado para un rango de operación eléctrica diferente al de un ventilador de 24 V.

El devanado del motor, el circuito del controlador, la corriente y las características de potencia pueden diferir.

Por ejemplo, las especificaciones publicadas de 12025 muestran versiones de 12 V y 24 V con diferentes corrientes nominales incluso cuando sus rangos de flujo de aire y velocidad son similares.

Por lo tanto, el diseñador del equipo debe definir primero la arquitectura de potencia.

Si el sistema utiliza una fuente de control industrial de 24 V, un ventilador 12025 diseñado específicamente para una operación de 24 V puede simplificar la integración.

Si el sistema utiliza una plataforma electrónica de 12 V, una versión de 12 V puede ser más apropiada.

22.Cómo seleccionar un ventilador 12025 para diferentes aplicaciones

Diferentes aplicaciones requieren diferentes prioridades.

Para una carcasa electrónica, el flujo de aire y la presión suelen ser importantes.

Para un electrodoméstico residencial, el ruido y la fiabilidad pueden recibir mayor atención.

Para un gabinete industrial, la compatibilidad de voltaje, la vida útil, la protección y el mantenimiento pueden convertirse en preocupaciones principales.

Para equipos de exterior, la protección ambiental puede volverse crítica.

Para equipos que funcionan con baterías, la eficiencia y el consumo de energía son particularmente importantes.

Para equipos médicos o de laboratorio, el ruido, la fiabilidad, los materiales y la trazabilidad pueden ser importantes.

Por lo tanto, no existe una única especificación 12025 "mejor" para cada aplicación.

La especificación correcta es la que coincide con los requisitos operativos reales del sistema.

23.Tabla comparativa para la selección de ventiladores 12025

Especificación | Qué verificar | Por qué es importante

Tamaño | 120 × 120 × 25 mm | Determina la compatibilidad mecánica

Voltaje nominal | 12 V, 24 V u otro | Previene el desajuste eléctrico

Voltaje de funcionamiento | Voltaje mínimo y máximo | Confirma un funcionamiento estable

Corriente | Corriente nominal y de arranque | Determina los requisitos de la fuente de alimentación

Potencia | Vatios de entrada | Afecta al consumo de energía y a la carga térmica

RPM | Velocidad nominal | Influye en el flujo de aire, la presión y el ruido

Flujo de aire | CFM o m³/min | Indica la capacidad de refrigeración

Presión estática | mmH2O o Pa | Determina el rendimiento frente a la resistencia

Curva P-Q | Relación flujo de aire-presión | Ayuda a identificar el punto de funcionamiento real

Ruido | dB(A) | Importante para el rendimiento acústico

Rodamiento | De manguito, hidráulico, de bolas | Influye en la vida útil y la idoneidad ambiental

Temperatura | Rango de temperatura de funcionamiento | Confirma la compatibilidad ambiental

Humedad | Rango de humedad permitido | Importante para la condensación y la fiabilidad

Clasificación IP | IP54 a IP68 según el modelo | Protege contra el polvo y el agua

Control | PWM, FG, RD | Permite la monitorización y el control de velocidad

Protección | Rotor bloqueado, reinicio, protección de polaridad | Mejora la fiabilidad del sistema

Material | Material del marco y del impulsor | Influye en la durabilidad y la seguridad

Certificación | Requisitos de mercado aplicables | Apoya el cumplimiento normativo

Conector | Disposición de pines y tipo de conector | Simplifica la integración eléctrica

Vida útil | Vida útil nominal en condiciones especificadas | Apoya la planificación del mantenimiento

24.Un ejemplo práctico de integración de China Chungfo Fan

Un ejemplo práctico puede ayudar a demostrar por qué la especificación completa es importante.

China Chungfo Fan proporciona un ventilador de 120 × 120 × 25 mm ventilador axial de CC sin escobillas configurado para aplicaciones de refrigeración. La información publicada del producto enumera opciones de funcionamiento de 5 V, 12 V y 24 V CC, valores de corriente en el rango aproximado de 0,10 a 0,35 A para la configuración listada, velocidades de alrededor de 1.600 a 2.000 RPM, flujo de aire de alrededor de 56,56 a 73,95 CFM, ruido de alrededor de 25 a 33 dBA y presión estática de alrededor de 1,50 a 2,50 mmAq. La información del producto también enumera material PBT, opciones de rodamiento de manguito o de doble bola, reinicio automático o protección de polaridad, y una vida útil declarada de hasta 50.000 horas a 25°C para la configuración relevante.

Este ejemplo demuestra un principio de ingeniería importante.

El tamaño físico por sí solo no define al ventilador.

La especificación completa define el ventilador utilizable.

Supongamos que un diseñador de equipos necesita un ventilador de 120 × 120 × 25 mm para un gabinete electrónico compacto.

El diseñador primero debe calcular la carga térmica.

A continuación, se debe estimar el flujo de aire requerido.

Luego se debe considerar la resistencia causada por filtros, rejillas, disipadores de calor y canales internos de flujo de aire.

Entonces se puede estimar la presión estática requerida.

Solo después de estos pasos el diseñador debe comparar las curvas de ventilador disponibles.

Una vez confirmado el requisito aerodinámico, el diseñador debe verificar el voltaje, la corriente, el ruido, la temperatura, el rodamiento, la vida útil, el conector y las funciones de control.

Esta secuencia reduce significativamente el riesgo de seleccionar un ventilador que encaje mecánicamente pero falle térmicamente.

25.Errores comunes al integrar un ventilador de refrigeración 12025

El primer error es seleccionar solo según las dimensiones.

El segundo error es seleccionar según el CFM máximo sin verificar la presión estática.

El tercer error es ignorar la diferencia entre el voltaje nominal y el voltaje de funcionamiento real.

El cuarto error es ignorar la corriente de arranque.

El quinto error es seleccionar un ventilador de alta velocidad sin considerar el ruido.

El sexto error es ignorar el tipo de rodamiento en equipos de funcionamiento continuo.

El séptimo error es asumir una clasificación IP sin verificar el modelo exacto.

El octavo error es no confirmar las definiciones de los conectores y cables.

El noveno error es asumir que la certificación de un modelo se aplica automáticamente a otro modelo personalizado.

El décimo error es probar el ventilador fuera de la carcasa final y asumir que el resultado representa el sistema real.

26.Cómo probar el ventilador antes de la producción en masa

Las pruebas de prototipos deben realizarse en condiciones que se asemejen al producto final.

Primero, confirme la instalación física.

Segundo, mida el voltaje y la corriente de funcionamiento.

Tercero, verifique el comportamiento de arranque.

Cuarto, mida el flujo de aire o evalúe el rendimiento térmico.

Quinto, evalúe el ruido en la posición de montaje final.

Sexto, verifique la vibración.

Séptimo, pruebe el equipo al voltaje mínimo y máximo esperado.

Octavo, evalúe el funcionamiento a alta temperatura si es necesario.

Noveno, pruebe condiciones anormales como el flujo de aire bloqueado cuando sea apropiado.

Décimo, realice una prueba de fiabilidad para equipos de funcionamiento prolongado.

Las pruebas deben centrarse en el sistema completo en lugar de solo en el ventilador.

27.Cómo crear una hoja de especificaciones de ventilador 12025 para adquisiciones

Una especificación de adquisición clara puede incluir la siguiente información.

Tamaño del ventilador: 120 × 120 × 25 mm

Tipo de ventilador: ventilador axial de CC sin escobillas

Voltaje nominal: 12 V o 24 V

Rango de voltaje de funcionamiento: definido por el fabricante

Corriente nominal: valor especificado

Potencia de entrada: valor especificado

Velocidad: rango de RPM requerido

Flujo de aire: CFM requerido

Presión estática: mmH2O o Pa requeridos

Ruido: dB(A) máximo permitido

Rodamiento: tipo de rodamiento requerido

Temperatura de funcionamiento: rango requerido

Humedad: rango requerido

Protección: clasificación IP requerida

Control: PWM, FG, RD o básico de dos cables

Conector: modelo especificado

Longitud del cable: longitud especificada

Material: requisito especificado

Certificación: certificaciones de mercado requeridas

Vida útil esperada: horas de funcionamiento requeridas

Este tipo de documento facilita mucho la comunicación entre el diseñador del equipo, el equipo de compras, el fabricante del ventilador y el departamento de calidad.

28.Por qué la personalización puede ser importante

Un ventilador 12025 estándar puede satisfacer el requisito mecánico básico, pero aun así no cumplir con los requisitos completos de la aplicación.

En proyectos OEM, los fabricantes pueden personalizar el voltaje, la velocidad, el flujo de aire, la presión, el ruido, la longitud del cable, el conector, el rodamiento, el material, la función de protección y otras especificaciones.

Esto puede ser útil cuando el producto estándar tiene demasiado flujo de aire, presión insuficiente, ruido excesivo o una interfaz eléctrica inadecuada.

Por ejemplo, un cliente puede requerir un ventilador 12025 con un conector específico y función PWM para el control térmico automático.

Otro cliente puede requerir una versión impermeable para equipos de exterior.

Un tercer cliente puede priorizar el bajo nivel de ruido para un electrodoméstico residencial.

Por lo tanto, la comunicación de ingeniería debe centrarse en los requisitos operativos reales en lugar de solicitar únicamente "un ventilador 12025".

29.Proceso de selección de ingeniería recomendado

Un proceso de selección práctico puede seguir estos pasos.

El primer paso es definir el espacio de instalación.

El segundo paso es calcular el calor que debe eliminarse.

El tercer paso es estimar el flujo de aire requerido.

El cuarto paso es estimar la resistencia del sistema.

El quinto paso es determinar la presión estática requerida.

El sexto paso es comparar las curvas del ventilador.

El séptimo paso es seleccionar el voltaje.

El octavo paso es evaluar la corriente y la potencia.

El noveno paso es evaluar el ruido.

El décimo paso es seleccionar el rodamiento y la clasificación ambiental.

El undécimo paso es confirmar las funciones de control y retroalimentación.

El duodécimo paso es verificar el conector y el cableado.

El decimotercer paso es revisar las certificaciones.

El decimocuarto paso es realizar pruebas de prototipos.

El decimoquinto paso es realizar la validación de fiabilidad antes de la producción en masa.

Este método es más fiable que elegir un ventilador basándose únicamente en la designación 12025.

30,Preguntas frecuentes

P1: ¿Qué significa 12025 en un ventilador de refrigeración?

12025 se refiere normalmente a un tamaño nominal de ventilador de aproximadamente 120 mm × 120 mm × 25 mm. Describe el factor de forma físico, no el rendimiento eléctrico o aerodinámico completo.

P2: ¿Es mejor un ventilador 12025 de 12 V que una versión de 24 V?

Ningún voltaje es universalmente adecuado para todas las aplicaciones. La elección correcta depende de la arquitectura de potencia del equipo. El voltaje nominal y el rango de voltaje operativo deben coincidir con la fuente de alimentación del sistema.

P3: ¿Cuánto flujo de aire proporciona un ventilador 12025?

No existe un valor de flujo de aire único para todos los ventiladores 12025. Los modelos publicados muestran una amplia gama dependiendo de la velocidad, el motor, la geometría de las aspas y el diseño. Algunos productos proporcionan aproximadamente de 50 a 100 CFM o más.

P4: ¿Por qué es importante la presión estática?

La presión estática indica la eficacia con la que el ventilador puede mantener el flujo de aire frente a la resistencia. Es particularmente importante cuando el ventilador funciona detrás de filtros, rejillas, intercambiadores de calor, conductos o componentes densos.

P5: ¿Debería elegir un ventilador 12025 con rodamiento de bolas?

Se puede considerar un diseño con rodamiento de bolas cuando la operación continua, la temperatura, la orientación de montaje y la vida útil son importantes. La selección final debe basarse en las condiciones operativas reales y no solo en el tipo de rodamiento.

P6: ¿Se puede usar un ventilador 12025 al aire libre?

Se puede utilizar en equipos de exterior cuando el modelo seleccionado tiene una clasificación ambiental y de IP adecuada. Algunas familias de productos 12025 ofrecen opciones impermeables, pero se debe verificar la especificación exacta del modelo.

P7: ¿Un mayor RPM significa siempre una mejor refrigeración?

No. Un mayor RPM puede aumentar el flujo de aire y la presión, pero también puede aumentar el ruido y el consumo de energía. El mejor punto de operación depende del sistema térmico completo.

P8: ¿Qué debo preguntar a un fabricante de ventiladores antes de comprar?

Como mínimo, solicite el plano dimensional, el voltaje nominal, el rango de voltaje operativo, la corriente, la potencia, las RPM, el flujo de aire, la presión estática, la curva P-Q, el ruido, el tipo de rodamiento, el rango de temperatura, el rango de humedad, las funciones de protección, la configuración de cables, la información del conector, la certificación y la vida útil esperada.

P9: ¿Se puede personalizar el mismo marco 12025 para diferentes aplicaciones?

Sí. Dependiendo del fabricante y de los requisitos del proyecto, puede haber personalización disponible para voltaje, velocidad, flujo de aire, presión, ruido, rodamiento, cable, conector, funciones de control, materiales y protección ambiental.

P10: ¿Cuál es la especificación más importante al integrar un ventilador 12025?

No existe una única especificación que sea suficiente para todos los proyectos. El enfoque más importante es hacer coincidir el flujo de aire y la presión estática con el sistema térmico real, y luego verificar el voltaje, el ruido, la fiabilidad, las condiciones ambientales, la interfaz de control y la compatibilidad mecánica.

31.Lista de verificación final antes de integrar un ventilador de refrigeración 12025

Antes de aprobar un ventilador 12025 para la producción, los ingenieros pueden utilizar esta lista de verificación.

Confirmar las dimensiones de instalación de 120 × 120 × 25 mm.

Confirmar las dimensiones de los orificios de montaje.

Confirmar el voltaje nominal.

Confirmar el rango de voltaje operativo.

Confirmar la corriente nominal y de arranque.

Confirmar la potencia de entrada.

Confirmar las RPM.

Confirmar el flujo de aire máximo.

Confirmar la presión estática.

Revisar la curva P-Q.

Confirmar el nivel de ruido.

Confirmar el tipo de rodamiento.

Confirmar la temperatura de funcionamiento.

Confirmar la humedad.

Confirmar la protección IP si es necesario.

Confirmar la protección del motor.

Confirmar las funciones PWM, FG o RD si es necesario.

Confirmar la longitud del cable y el conector.

Confirmar el material y la clasificación de llama.

Confirmar la certificación.

Confirmar la vida útil esperada.

Probar el ventilador en el equipo real.

Verificar el rendimiento térmico bajo una resistencia del sistema realista.

Verifique el rendimiento acústico después de la instalación.

Verifique la fiabilidad antes de la producción en masa.

Un ventilador de refrigeración 12025 puede parecer un componente estandarizado simple, pero su rendimiento real depende de la relación entre la entrada eléctrica, el diseño del motor, la geometría de las aspas, la resistencia al flujo de aire, las condiciones ambientales y la arquitectura del sistema.

Por esta razón, los ingenieros no deben seleccionar un ventilador simplemente porque las dimensiones sean correctas. La solución 12025 adecuada es aquella que puede cumplir con el rendimiento térmico requerido y, al mismo tiempo, satisfacer los requisitos eléctricos, acústicos, mecánicos, ambientales, de fiabilidad y de cumplimiento.

Para aplicaciones industriales y OEM, trabajar directamente con un fabricante como China Chungfo Fan también puede facilitar la evaluación de diferentes configuraciones de voltaje, velocidad, flujo de aire, presión, rodamiento, conector, protección y control antes de finalizar la especificación de producción.
