Las incubadoras médicas requieren un entorno interno altamente controlado donde la temperatura, la humedad, el flujo de aire y otras condiciones operativas deben permanecer estables. En estos sistemas, el flujo de aire no es simplemente una cuestión de mover aire de un punto a otro. El patrón de circulación determina con qué eficiencia se distribuye el aire acondicionado, qué tan uniformemente se transfiere el calor y qué tan efectivamente se reducen las diferencias de temperatura en toda la cámara.

Un ventilador de flujo transversal puede desempeñar un papel importante en este proceso debido a su capacidad para generar un flujo de aire amplio a través de una salida relativamente larga. A diferencia de un ventilador axial convencional que mueve principalmente aire a lo largo del eje de su impulsor, un ventilador de flujo transversal puede distribuir el aire en un área más amplia. Esta característica hace que la tecnología sea adecuada para equipos donde se requiere una estructura compacta y una distribución de aire relativamente uniforme.

En aplicaciones de incubadoras médicas, sin embargo, la selección del ventilador no puede separarse del sistema general de flujo de aire. El ventilador, la entrada de aire, el elemento calefactor, el conducto de aire, la geometría de salida, la estructura de la cámara, los sensores de temperatura y el algoritmo de control deben trabajar juntos. Por lo tanto, el propósito del ventilador no es simplemente proporcionar el máximo flujo de aire. En cambio, debe proporcionar el volumen, la presión, la velocidad y el patrón de distribución de flujo de aire adecuados para el diseño específico de la incubadora.

¿Por qué es importante un flujo de aire uniforme en las incubadoras médicas?

El entorno interno de una incubadora médica debe permanecer estable porque las variaciones de temperatura pueden afectar directamente al entorno controlado dentro de la cámara. Si algunas áreas reciben significativamente más aire caliente que otras, pueden desarrollarse puntos calientes y zonas frías localizados.

El flujo de aire uniforme ayuda a reducir este problema mezclando y redistribuyendo continuamente el aire acondicionado. Cuando el aire circula correctamente, el calor generado por el sistema de calefacción puede transportarse de manera más uniforme por toda la cámara. Al mismo tiempo, el aire que ha perdido calor puede regresar a la ruta de circulación y ser acondicionado nuevamente.

Esto crea un bucle de flujo de aire continuo.

El aire acondicionado sale de la sección de calefacción y flujo de aire, entra en la cámara, viaja a través de la ruta de circulación prevista, regresa a la región de entrada y luego se recircula.

La eficacia de este bucle depende en gran medida del patrón de flujo de aire. Un ventilador que produce un chorro fuerte pero altamente concentrado puede crear una velocidad excesiva en un área mientras deja otra área con circulación insuficiente. Para una incubadora, esto puede ser menos deseable que una distribución de flujo de aire más amplia y controlada.

Esta es una razón por la que la tecnología de flujo transversal es atractiva para ciertos diseños de incubadoras.

Las incubadoras infantiles modernas están sujetas a requisitos específicos de seguridad y rendimiento esencial. La norma IEC 60601-2-19 aborda las incubadoras infantiles e incluye requisitos relacionados con la estabilidad y la uniformidad de la temperatura. La norma reconoce que un rendimiento ambiental controlado y medible es una parte esencial del funcionamiento de la incubadora.

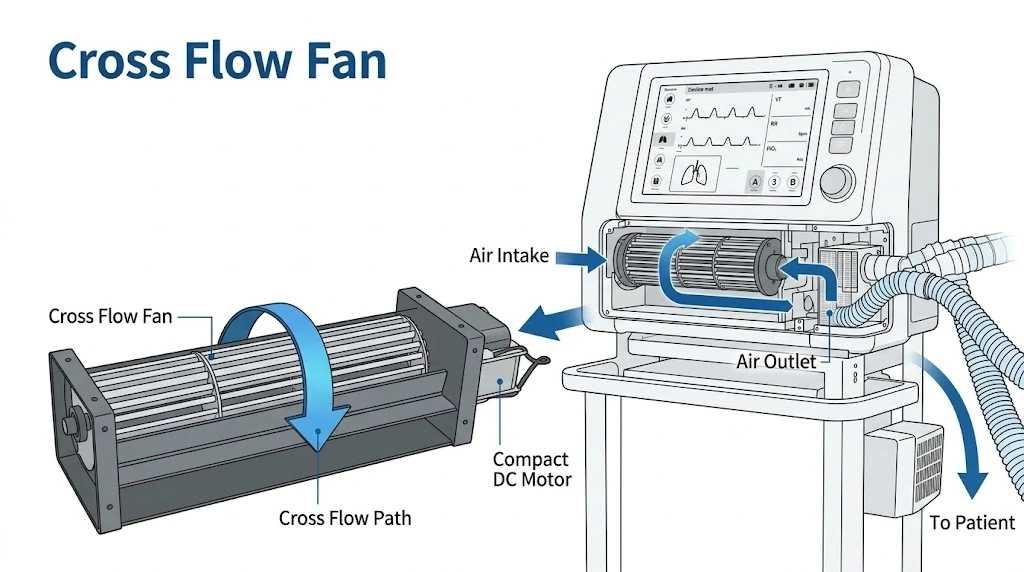

¿Cómo funciona un ventilador de flujo transversal?

Un ventilador de flujo transversal, a veces llamado ventilador tangencial, generalmente utiliza un impulsor cilíndrico largo que contiene múltiples aspas. El aire entra en la región del impulsor y se redirige a través de la estructura de aspas giratorias y la carcasa.

La característica importante es la anchura del flujo de aire.

En lugar de producir flujo de aire desde una salida circular relativamente pequeña, el impulsor largo puede generar una corriente de aire alargada que se extiende a lo largo de gran parte de la longitud del ventilador. Esto hace que el diseño sea particularmente útil cuando el equipo requiere una distribución del flujo de aire a lo largo de un área ancha o alargada.

El patrón de flujo de aire puede verse influenciado por varios factores, incluyendo la geometría de las aspas, el diámetro del impulsor, la velocidad de rotación, el diseño de la carcasa, la geometría de entrada y la forma de la salida.

Para una incubadora, estos parámetros deben optimizarse juntos en lugar de considerarse de forma independiente.

La carcasa es especialmente importante. Una carcasa bien diseñada puede guiar el aire suavemente desde el impulsor hacia la salida deseada mientras reduce la recirculación innecesaria dentro del compartimento del ventilador. La geometría de salida determina entonces cómo entra el flujo de aire en la cámara de la incubadora.

El objetivo es evitar la creación de una ruta de flujo de aire innecesariamente concentrada.

En cambio, el sistema debe distribuir el aire a través de la región prevista y permitir que el aire circule a través de la cámara antes de regresar a la entrada del ventilador.

¿Por qué es adecuado un ventilador de flujo transversal para la distribución de aire en incubadoras?

Una de las principales ventajas de un ventilador de flujo transversal es su capacidad para producir un patrón de flujo de aire relativamente amplio.

Las incubadoras médicas a menudo tienen una estructura interna relativamente larga y compacta. Es posible que los diseñadores necesiten hacer circular el aire a lo largo de la pared lateral, la sección superior o el canal de flujo de aire trasero mientras mantienen un tamaño de cámara controlado.

Un ventilador de flujo transversal puede integrarse en estos espacios más fácilmente que algunas estructuras de ventiladores tradicionales.

Su factor de forma alargado también permite posicionar la fuente de flujo de aire a lo largo de una sección larga de la cámara. En lugar de colocar una pequeña fuente de flujo de aire en un solo punto, el sistema puede distribuir el flujo de aire a lo largo de una sección más amplia.

Esto puede ayudar a reducir el riesgo de fuertes concentraciones locales de flujo de aire.

El diseño también puede soportar la circulación del flujo de aire alrededor de los componentes de calefacción. Por ejemplo, el aire acondicionado puede guiarse a través de una sección de calefacción y luego distribuirse a través de un canal de salida. El aire entra entonces en la cámara, intercambia calor con el entorno circundante y regresa a través de una ruta de retorno separada o integrada.

La arquitectura real del flujo de aire depende del fabricante de la incubadora, pero el principio subyacente sigue siendo el mismo: la circulación controlada es más importante que simplemente maximizar el flujo de aire.

Diseño de ventilador de flujo transversal y uniformidad del flujo de aire

El término ventilador de flujo transversal a menudo se asocia con aplicaciones donde el aire debe distribuirse sobre un área amplia.

Para las incubadoras médicas, la uniformidad del flujo de aire puede verse influenciada por la longitud del ventilador, la geometría del impulsor, la forma de las aspas y la velocidad de funcionamiento.

Un impulsor más largo puede proporcionar un área de distribución potencial más amplia, pero aumentar la longitud del ventilador por sí solo no produce automáticamente un flujo de aire uniforme. La carcasa y la salida también deben estar diseñadas correctamente.

Si la salida es demasiado estrecha, la velocidad del flujo de aire puede volverse excesiva.

Si la salida es demasiado ancha sin suficiente presión, el flujo de aire puede volverse débil.

Si el conducto interno contiene giros bruscos, las pérdidas de presión pueden aumentar.

Si la ruta de aire de retorno está mal diseñada, el ventilador puede recibir condiciones de entrada desiguales.

Por lo tanto, el ventilador debe considerarse como una parte de un sistema de flujo de aire integrado.

Por esta razón, los equipos de ingeniería deben evaluar el rendimiento del ventilador junto con el canal de flujo de aire real de la incubadora en lugar de seleccionar un ventilador solo de acuerdo con su clasificación de flujo de aire libre.

La velocidad del flujo de aire es tan importante como el volumen del flujo de aire

Un error común en el diseño de sistemas de refrigeración es centrarse únicamente en el volumen del flujo de aire.

Una mayor clasificación de flujo de aire no significa automáticamente un mejor rendimiento de la incubadora.

Supongamos que un ventilador produce una gran cantidad de aire pero lo dirige a través de una salida pequeña. La velocidad del aire resultante puede ser relativamente alta. Si este aire de alta velocidad entra directamente en la cámara, puede crear un flujo de aire localizado que sea muy diferente del patrón de circulación suave previsto.

Para entornos médicos sensibles, la distribución del flujo de aire puede ser, por tanto, más importante que el valor máximo de flujo de aire.

Los ingenieros deben considerar al menos cuatro parámetros principales:

Volumen de flujo de aire

Presión estática

Velocidad del aire

Distribución del flujo de aire

El ventilador debe proporcionar suficiente flujo para mantener la circulación y, al mismo tiempo, superar la resistencia creada por filtros, conductos, componentes de calefacción, estructuras protectoras y aberturas de salida.

Es por esto que el punto de funcionamiento del ventilador es importante.

Un ventilador que funciona bien en una prueba de aire libre de laboratorio puede comportarse de manera diferente después de ser instalado dentro de una incubadora real.

Cómo distribuye el calor el sistema de flujo de aire

Una incubadora médica suele contener un sistema de calefacción que aumenta la temperatura del aire en circulación.

El ventilador ayuda a mover este aire acondicionado a través de la cámara.

La trayectoria del flujo de aire puede entenderse como un bucle de circulación térmica.

Primero, el aire pasa a través o cerca del área de calefacción.

Segundo, el aire calentado se transporta hacia la cámara.

Tercero, el aire circula a través del espacio controlado.

Cuarto, el aire regresa hacia el ventilador y la sección de calefacción.

Quinto, el proceso se repite.

Si el patrón de circulación está bien diseñado, las diferencias de temperatura pueden reducirse porque el calor se transporta continuamente por toda la cámara.

Si la circulación es deficiente, el aire caliente puede permanecer concentrado alrededor del área de calefacción mientras que las regiones distantes reciben menos aire acondicionado.

Por lo tanto, el ventilador contribuye indirectamente a la uniformidad de la temperatura mediante el movimiento controlado del aire.

Un ventilador de flujo transversal y la uniformidad de la temperatura

La uniformidad de la temperatura es una de las consideraciones más importantes en el diseño del flujo de aire de una incubadora.

El enfoque antiguo de pensar solo en el calentador es insuficiente porque el calor debe transferirse a través del aire.

Incluso si un elemento calefactor proporciona una salida térmica estable, la distribución final de la temperatura depende de cómo el aire transporta ese calor.

Un ventilador de flujo transversal puede ayudar a crear un patrón de circulación amplio que transporte el aire caliente a través de la cámara.

Esto es especialmente útil cuando la cámara tiene un área relativamente amplia que necesita ser acondicionada.

El ventilador puede colocarse de modo que el aire se mueva a lo largo de la pared lateral, a través de la parte superior, a través de un canal trasero o alrededor de una trayectoria de flujo de aire dedicada.

La disposición precisa depende del diseño mecánico.

Un sistema bien diseñado intenta minimizar las áreas donde el aire se estanca.

Las zonas estancadas pueden permitir que se desarrollen diferencias de temperatura porque el aire en esas áreas se intercambia más lentamente.

El objetivo no es crear el flujo de aire más fuerte posible.

El objetivo es crear el patrón de circulación adecuado.

Por qué la distribución del flujo de aire es más importante que las RPM máximas

Unas RPM altas pueden aumentar el flujo de aire, pero no es automáticamente la mejor solución.

Aumentar la velocidad de rotación también puede aumentar el ruido, el consumo de energía, el estrés mecánico y la velocidad del flujo de aire.

En una incubadora médica, el flujo de aire excesivo puede generar desafíos de diseño adicionales.

Por lo tanto, la velocidad de funcionamiento óptima debe determinarse en función de todo el sistema de flujo de aire.

Un ventilador transversal de menor velocidad con un canal de aire diseñado adecuadamente puede producir una distribución más conveniente que un ventilador de mayor velocidad que cree un flujo de aire concentrado.

Es por eso que la selección del ventilador debe comenzar con los requisitos del sistema en lugar de las RPM.

El equipo de diseño debe determinar primero el volumen de flujo de aire requerido, la presión, el nivel de sonido aceptable, la temperatura de funcionamiento y el espacio de instalación disponible.

Solo después de definir estos parámetros se deben seleccionar la velocidad de rotación y las especificaciones eléctricas del ventilador.

Ventilador transversal en comparación con el ventilador axial

Los ventiladores axiales se utilizan ampliamente para la refrigeración de componentes electrónicos, la ventilación y la disipación general del calor.

Un ventilador axial por lo general mueve el aire de forma paralela al eje de rotación. Esta estructura es eficiente cuando la aplicación requiere que el aire se mueva directamente a través de una trayectoria relativamente abierta.

Un ventilador transversal funciona de manera diferente.

Su impulsor alargado puede generar un flujo de aire a través de una salida amplia, lo que lo hace adecuado para aplicaciones en las que el aire debe distribuirse a lo largo de una sección extensa en lugar de empujarse directamente a través de una pequeña abertura circular.

Esto no significa que un ventilador transversal sea siempre mejor que un ventilador axial.

Las dos tecnologías resuelven diferentes problemas de flujo de aire.

Por ejemplo, un ventilador axial de 200 mm puede ser adecuado cuando un sistema requiere un alto flujo de aire a través de una trayectoria de ventilación relativamente abierta.

Un ventilador transversal puede ser más adecuado cuando el sistema requiere un patrón de distribución del flujo de aire largo y plano.

La elección correcta depende de la resistencia al flujo de aire del sistema, las restricciones de espacio, el requisito de presión, el objetivo de ruido y el patrón de distribución requerido.

Por qué un ventilador axial de 200 mm puede no reemplazar a un diseño transversal

El tamaño físico de un ventilador no determina si puede proporcionar el patrón de flujo de aire deseado.

Un ventilador axial de 200 mm puede mover una cantidad sustancial de aire a través de un sistema abierto, pero su salida suele concentrarse alrededor del área circular del ventilador.

Si una incubadora requiere que el aire se distribuya de manera uniforme a lo largo de una cámara extensa, es posible que el diseñador necesite conductos o difusores adicionales para esparcir el flujo de aire.

Un ventilador transversal puede adaptarse de forma natural a una estructura de salida más ancha debido a su impulsor alargado.

Esto puede simplificar ciertas arquitecturas de flujo de aire.

Sin embargo, esto siempre se debe validar mediante pruebas reales del sistema.

Un sistema de ventilador axial diseñado correctamente con difusores también puede lograr una distribución controlada.

Por lo tanto, la pregunta de ingeniería no debería ser "¿Qué ventilador es universalmente mejor?"

La pregunta más útil es "¿Qué estructura de flujo de aire puede cumplir con los requisitos de distribución, presión, ruido e instalación necesarios?"

Requisitos de bajo nivel de ruido en incubadoras médicas

El ruido es otra consideración importante.

Las incubadoras médicas se utilizan en entornos donde una emisión acústica excesiva puede resultar indeseable. En aplicaciones neonatales, el equipo funciona cerca de pacientes sensibles y personal médico.

El ruido del ventilador puede provenir de varias fuentes.

Ruido electromagnético del motor

Ruido de los cojinetes

Desequilibrio del impulsor

Turbulencia del aire

Vibración de la carcasa

Resonancia

Funcionamiento a una velocidad excesiva

Por lo tanto, un diseño de flujo de aire de bajo nivel de ruido requiere algo más que simplemente seleccionar un motor silencioso.

El impulsor debe estar correctamente equilibrado.

El motor debe funcionar sin problemas.

La carcasa debe reducir la transmisión de vibraciones.

La trayectoria del flujo de aire debe evitar turbulencias innecesarias.

El punto de funcionamiento debe evitar una velocidad excesiva.

Para un ventilador tangencial, la geometría de las palas y el diseño de la carcasa pueden afectar significativamente el resultado acústico.

Esta es otra razón por la que las pruebas de prototipos deben realizarse dentro del equipo real en lugar de depender únicamente de las especificaciones de laboratorio del ventilador.

Cómo afectan los rodamientos del ventilador al funcionamiento a largo plazo

Las incubadoras médicas pueden funcionar de forma continua durante periodos prolongados.

Por lo tanto, la selección de los rodamientos es una consideración importante.

Se debe seleccionar un sistema de rodamientos adecuado según las horas de funcionamiento esperadas, la temperatura, la velocidad, la carga y las condiciones ambientales.

El rendimiento de los rodamientos puede influir tanto en la fiabilidad como en el ruido.

A medida que los rodamientos se desgastan, la vibración y la emisión acústica pueden aumentar.

Para equipos de funcionamiento continuo, los ingenieros deben, por tanto, evaluar la vida útil esperada de los rodamientos en condiciones reales de funcionamiento en lugar de confiar solo en los datos nominales de laboratorio.

El motor del ventilador, el sistema de rodamientos y el impulsor deben tratarse como un único conjunto mecánico.

Selección de materiales para ventiladores de incubadoras médicas

La selección de materiales puede afectar a la fiabilidad, la estabilidad térmica y el funcionamiento a largo plazo.

La carcasa y el impulsor del ventilador pueden necesitar soportar temperaturas de funcionamiento elevadas y ciclos térmicos repetidos.

La selección de materiales también debe tener en cuenta la estabilidad dimensional.

Un componente que cambia significativamente con la temperatura puede afectar a la holgura entre el impulsor y la carcasa.

Esa holgura puede influir en el ruido, la eficiencia y el rendimiento del flujo de aire.

Por lo tanto, los equipos de ingeniería deben considerar el rango completo de temperatura de la incubadora.

El ventilador no solo debe funcionar correctamente a temperatura ambiente.

Debe mantener un rendimiento mecánico y eléctrico aceptable en las condiciones de funcionamiento esperadas del equipo.

Cómo afectan los filtros de aire al rendimiento del ventilador tangencial

Muchos sistemas de incubadoras incorporan filtración para mantener una calidad de aire controlada.

Los filtros introducen resistencia al flujo de aire.

A medida que un filtro se carga, la resistencia puede aumentar.

Esto puede cambiar el punto de funcionamiento del ventilador.

Un ventilador que proporciona suficiente flujo de aire con un filtro limpio puede proporcionar menos flujo de aire cuando aumenta la resistencia del filtro.

Por lo tanto, el ventilador debe seleccionarse según la resistencia esperada del sistema y no solo por el rendimiento en aire libre.

La capacidad de presión se vuelve especialmente importante en esta situación.

El sistema de flujo de aire debe evaluarse con el filtro, el conducto y la estructura de salida reales siempre que sea posible.

Esto permite al equipo de ingeniería determinar si el ventilador seleccionado puede mantener la circulación requerida en condiciones realistas.

Diseño de conductos de aire y rendimiento del ventilador tangencial

Un buen ventilador no puede compensar un conducto de aire deficiente.

El canal de flujo de aire debe minimizar las pérdidas de presión innecesarias y evitar transiciones bruscas siempre que sea posible.

La entrada debe proporcionar una condición de flujo de aire estable.

La salida debe distribuir el aire de acuerdo con el diseño de la cámara.

La trayectoria de retorno debe permitir que el aire regrese eficientemente al ventilador.

Un ventilador de flujo transversal puede proporcionar un flujo de aire amplio, pero el conducto determina cómo se utiliza finalmente ese flujo de aire.

Por ejemplo, una salida mal diseñada puede hacer que un lado de la cámara reciba significativamente más flujo de aire que el otro.

Una salida diseñada adecuadamente puede distribuir el flujo de aire de manera más uniforme.

Esto significa que la selección del ventilador y el diseño del conducto deben desarrollarse conjuntamente.

Posición del sensor y distribución del flujo de aire

Los sensores de temperatura son otra parte importante del sistema.

Un sensor mide el entorno en una ubicación específica.

Si el flujo de aire alrededor del sensor no es representativo de toda la cámara, el sistema de control puede recibir información engañosa.

Por ejemplo, si un sensor se encuentra directamente en la trayectoria del aire caliente que sale del calentador, puede detectar una temperatura más alta que en otras áreas.

El sistema de control puede entonces reducir la calefacción aunque las regiones distantes permanezcan más frías.

Esto demuestra por qué el diseño del flujo de aire y la colocación del sensor deben estar coordinados.

El objetivo es medir las condiciones representativas de la cámara en lugar de una corriente de aire aislada.

Cómo funciona el control de bucle cerrado con la circulación del ventilador

Los equipos médicos modernos pueden utilizar sensores y sistemas de control electrónico para regular la temperatura.

El sistema de control puede monitorear la temperatura y ajustar la salida de calefacción o el funcionamiento del flujo de aire.

En dicho sistema, el ventilador proporciona una circulación continua mientras el controlador responde a las condiciones medidas.

El resultado es un bucle de retroalimentación.

El sensor mide la temperatura.

El controlador compara la temperatura medida con el valor objetivo.

El sistema de calefacción ajusta su salida.

El ventilador distribuye el aire acondicionado.

El sensor mide nuevamente el entorno resultante.

Este proceso se repite continuamente.

Por lo tanto, el ventilador contribuye a la estabilidad del bucle de control al reducir las diferencias de temperatura locales y ayudar a que la cámara responda de manera más consistente a los cambios de calefacción.

Diseño para una baja perturbación del flujo de aire

Un flujo de aire uniforme no significa necesariamente un flujo de aire completamente libre de turbulencias.

El equipo real contiene conductos, curvas, componentes de calefacción, filtros y elementos estructurales.

El objetivo de ingeniería es crear un patrón de flujo de aire que sea predecible y controlado.

Una turbulencia excesiva puede aumentar el ruido y crear una distribución de velocidad desigual.

Por otro lado, una mezcla insuficiente puede resultar en estratificación de temperatura.

Por lo tanto, el mejor diseño equilibra la circulación y la mezcla.

Un ventilador de flujo transversal puede proporcionar una base de flujo de aire útil, pero el resultado final depende de cómo se guíe el flujo de aire después de salir del ventilador.

Prueba de uniformidad en una incubadora médica

La selección del ventilador siempre debe ir seguida de pruebas a nivel de sistema.

La incubadora puede evaluarse en múltiples puntos de medición.

Los sensores de temperatura pueden colocarse en ubicaciones representativas dentro de la cámara.

El sistema puede entonces operar hasta alcanzar condiciones estables.

Las temperaturas registradas pueden compararse para determinar el grado de uniformidad.

El mismo principio se aplica a la velocidad del flujo de aire.

Se pueden tomar mediciones en diferentes posiciones para identificar áreas con un flujo de aire inusualmente alto o bajo.

Las pruebas también pueden incluir mediciones acústicas, consumo de energía, temperatura del motor y funcionamiento a largo plazo.

Para equipos médicos, la metodología de prueba debe seguir los requisitos reglamentarios y de producto aplicables.

IEC 60601-2-19 aborda específicamente la seguridad y el rendimiento esencial de las incubadoras infantiles, incluidos los requisitos de estabilidad y uniformidad de la temperatura. La publicación actual de IEC es la edición de 2020 con una enmienda de 2023.

Por qué es esencial realizar pruebas de prototipos

La simulación por computadora puede ayudar a los ingenieros a comprender el comportamiento del flujo de aire antes de la producción física.

La dinámica de fluidos computacional puede visualizar la velocidad del aire, la distribución de la temperatura y las posibles zonas de estancamiento.

Sin embargo, la simulación no debe reemplazar por completo las pruebas físicas.

El equipo real incluye tolerancias de fabricación, rugosidad de la superficie, resistencia del filtro, variación del motor, desviaciones de ensamblaje y otras variables.

Las pruebas de prototipos pueden revelar problemas que son difíciles de predecir perfectamente mediante simulación.

Por lo tanto, un proceso de desarrollo práctico puede combinar la simulación y las pruebas físicas.

Primero, los ingenieros definen el objetivo del flujo de aire.

Luego desarrollan el concepto del ventilador y el conducto.

A continuación, se puede utilizar la simulación para evaluar el diseño preliminar.

Luego se puede ensamblar un prototipo.

Finalmente, la incubadora real puede probarse bajo condiciones de funcionamiento definidas.

Este proceso permite perfeccionar conjuntamente el ventilador y el sistema de flujo de aire.

Cómo puede China Chungfo Fan apoyar las aplicaciones de flujo de aire médico

Para un fabricante de ventiladores, dar soporte a aplicaciones de equipos médicos requiere más que suministrar un modelo de ventilador estándar.

El proveedor debe comprender las condiciones de funcionamiento, el espacio de instalación y los requisitos de flujo de aire del cliente.

China Chungfo Fan desarrolla y fabrica ventiladores de CC y CA, sopladores, ventiladores tangenciales y productos de motor relacionados para diferentes aplicaciones de equipos.

Para un proyecto de incubadora, el proceso de selección del ventilador puede considerar parámetros como las dimensiones del ventilador, la tensión nominal, la corriente, la velocidad de rotación, el flujo de aire, la presión estática, el ruido, la estructura del rodamiento, la temperatura de funcionamiento y los requisitos de conexión.

También se puede considerar la personalización cuando el ventilador estándar no coincide completamente con el diseño del equipo.

Por ejemplo, los clientes pueden requerir una longitud de cable, un conector, una velocidad de rotación, un rendimiento de flujo de aire o una estructura de instalación específicos.

El propósito de la personalización no es simplemente cambiar el ventilador en sí.

El objetivo más importante es adaptar el ventilador al sistema de flujo de aire completo.

Parámetros importantes al seleccionar un ventilador de refrigeración tangencial

Antes de seleccionar un ventilador para una incubadora médica, los ingenieros deben definir los requisitos de la aplicación.

El primer parámetro es el flujo de aire requerido.

El segundo es la presión estática requerida.

El tercero es el espacio de instalación disponible.

El cuarto es el nivel de ruido aceptable.

El quinto es el rango de temperatura de funcionamiento.

El sexto es la vida útil requerida.

El séptimo es la entrada eléctrica.

El octavo es la distribución de flujo de aire deseada.

Estos parámetros deben evaluarse en conjunto.

Un ventilador con un flujo de aire excelente puede no ser adecuado si no cabe dentro del espacio disponible.

Un ventilador compacto puede encajar perfectamente pero no proporcionar suficiente presión.

Un ventilador de alta presión puede cumplir con el requisito de flujo de aire, pero generar un ruido excesivo.

Por lo tanto, el ventilador correcto es aquel que proporciona un equilibrio adecuado para el sistema completo.

Por qué la personalización del ventilador puede mejorar la integración en la incubadora

Los fabricantes de equipos médicos suelen tener estrictas limitaciones de espacio mecánico.

El ventilador debe encajar en un compartimento de flujo de aire definido sin interferir con sensores, componentes de calefacción o piezas estructurales.

La personalización puede ayudar a abordar estas restricciones.

El fabricante puede ajustar las dimensiones del ventilador, las especificaciones eléctricas, la configuración del cableado o los parámetros de rendimiento según los requisitos del equipo.

Sin embargo, cualquier modificación debe validarse mediante pruebas.

El objetivo siempre debe ser un rendimiento predecible y repetible.

Control de calidad para ventiladores de aplicación médica

La consistencia de la calidad es especialmente importante para los ventiladores utilizados en equipos que funcionan de forma continua.

Los procesos de fabricación deben controlar parámetros clave como el equilibrio del impulsor, el rendimiento del motor, el ensamblaje de los rodamientos, las características eléctricas y el rendimiento final del flujo de aire.

El equilibrado dinámico puede ayudar a reducir la vibración mecánica.

Las pruebas eléctricas pueden verificar las características del motor.

Las pruebas de flujo de aire pueden verificar el rendimiento.

Las pruebas de ruido pueden identificar una salida acústica anormal.

Las pruebas de temperatura pueden evaluar el rendimiento en condiciones elevadas.

El programa de control de calidad específico debe establecerse de acuerdo con los requisitos del producto del cliente y las regulaciones aplicables.

Por qué es importante un ventilador estable para el funcionamiento continuo

Es posible que una incubadora deba funcionar de manera continua en lugar de intermitente.

Por lo tanto, el ventilador se convierte en parte de la cadena de confiabilidad a largo plazo del equipo.

Si el flujo de aire disminuye de forma inesperada, la distribución de la temperatura puede cambiar.

Si la vibración aumenta, la salida acústica puede incrementar.

Si el motor se sobrecalienta, la vida útil puede verse afectada.

Si el rodamiento se desgasta prematuramente, el ventilador puede volverse inestable.

Por esta razón, la confiabilidad del ventilador debe considerarse durante la fase inicial de diseño en lugar de hacerlo después de que la incubadora ya haya sido desarrollada.

Ventiladores de enfriamiento de flujo transversal y el futuro de los equipos médicos

A medida que los equipos médicos se vuelven más compactos, el diseño del flujo de aire adquiere cada vez mayor importancia.

Los equipos más pequeños disponen de menos espacio interno para conductos grandes y estructuras de flujo de aire convencionales.

Al mismo tiempo, los sistemas de control electrónico se vuelven más sofisticados.

Los sensores pueden monitorear múltiples parámetros mientras los controladores ajustan continuamente el funcionamiento del sistema.

En este entorno, los ventiladores compactos con características de flujo de aire predecibles pueden ser cada vez más valiosos.

La tecnología de flujo transversal es particularmente interesante cuando se necesita un patrón de flujo de aire largo y relativamente uniforme dentro de un espacio mecánico compacto.

Conclusión

Un ventilador de enfriamiento de flujo transversal puede contribuir significativamente a la uniformidad del flujo de aire en incubadoras médicas al generar un patrón de flujo de aire amplio y respaldar la circulación continua a través de la cámara.

Sin embargo, el flujo de aire uniforme no lo crea únicamente el ventilador.

El ventilador debe funcionar junto con el elemento calefactor, el conducto de aire, el filtro, la estructura de salida, la ruta de retorno, los sensores y el sistema de control.

El objetivo más importante no es el máximo de RPM ni el máximo flujo de aire.

Es un flujo de aire controlado.

Un ventilador de flujo transversal seleccionado adecuadamente puede distribuir aire acondicionado a través de un área más amplia, reducir las regiones estancadas y ayudar a transportar el calor por toda la cámara. Cuando se combina con una ruta de flujo de aire adecuada y un control de temperatura de bucle cerrado, esto puede respaldar condiciones ambientales más consistentes.

En comparación con un ventilador axial de 200 mm, un diseño de flujo transversal puede ofrecer una arquitectura de flujo de aire diferente que resulta útil cuando la aplicación requiere una distribución amplia a lo largo de una salida larga. Ninguna de las dos tecnologías debe seleccionarse únicamente en función del tamaño del ventilador o del caudal de aire. La decisión final debe basarse en la resistencia del sistema, el flujo de aire requerido, la presión, el ruido, el espacio de instalación, el rango de temperatura y los requisitos de distribución.

Para los fabricantes de incubadoras médicas, el mejor proceso de selección de ventiladores comienza con el sistema completo.

Defina el objetivo de flujo de aire.

Diseñe la ruta de circulación.

Seleccione el ventilador adecuado.

Evalúe la presión y el flujo de aire.

Construya un prototipo.

Mida la uniformidad de la temperatura.

Mida la distribución del flujo de aire.

Evalúe el ruido y la fiabilidad.

Luego, optimice el sistema completo.

Para los fabricantes que desarrollan incubadoras médicas y otros equipos médicos con temperatura controlada, trabajar con un proveedor de ventiladores experimentado puede ayudar a acortar el proceso de desarrollo y mejorar la integración entre el ventilador y el equipo.

China Chungfo Fan puede proporcionar soluciones de ventiladores de CC y CA, soluciones de sopladores y soluciones de ventiladores de flujo transversal para aplicaciones de equipos personalizados, ayudando a los clientes a evaluar el flujo de aire, la integración mecánica y los requisitos de rendimiento de acuerdo con sus diseños de sistema específicos.

Preguntas frecuentes

¿Qué es un ventilador de flujo transversal?

Un ventilador de flujo transversal utiliza un impulsor cilíndrico largo para generar un flujo de aire a través de una salida extendida. Se utiliza comúnmente cuando se requiere una distribución amplia del flujo de aire dentro de un espacio de instalación relativamente compacto.

¿Por qué se utilizan ventiladores de flujo transversal en las incubadoras médicas?

Pueden proporcionar un patrón de flujo de aire amplio que ayuda a hacer circular el aire acondicionado a través de un área más grande. Esto puede favorecer la distribución de la temperatura cuando el ventilador está correctamente integrado con los conductos de aire, el sistema de calefacción y el sistema de control de la incubadora.

¿Un ventilador de flujo transversal garantiza automáticamente una temperatura uniforme?

No. El ventilador es solo una parte del sistema de flujo de aire. La uniformidad de la temperatura depende del ventilador, los conductos de aire, el sistema de calefacción, el diseño de la salida, la posición del sensor, la estrategia de control y la estructura de la cámara.

¿Es un ventilador de flujo transversal mejor que un ventilador axial para una incubadora?

No universalmente. Un ventilador axial puede ser adecuado para aplicaciones que requieren un flujo de aire directo a través de una ruta abierta, mientras que un ventilador de flujo transversal puede ser útil cuando se requiere un patrón de flujo de aire amplio y alargado. La elección adecuada depende de los requisitos del sistema completo.

¿Puede un ventilador de flujo transversal reducir los puntos calientes dentro de una incubadora?

Un sistema de circulación diseñado correctamente puede ayudar a reducir los puntos calientes mediante la distribución continua de aire acondicionado. Sin embargo, el resultado real debe verificarse mediante el mapeo de temperatura y pruebas a nivel de sistema.

¿Qué parámetros deben considerarse al seleccionar un ventilador de flujo transversal?

Los parámetros importantes incluyen el flujo de aire, la presión estática, la velocidad de rotación, el ruido, el voltaje, la corriente, la temperatura de funcionamiento, las dimensiones, la estructura del rodamiento, la vida útil y la distribución del flujo de aire.

¿Se puede personalizar el ventilador para aplicaciones de incubadoras médicas?

Dependiendo del proyecto, la personalización puede incluir dimensiones, especificaciones eléctricas, configuración de cables, tipo de conector, velocidad de rotación y rendimiento del flujo de aire. Cualquier diseño personalizado debe validarse en el equipo real.

¿Cómo afecta el conducto de aire al rendimiento del ventilador de flujo transversal?

El conducto determina la eficacia con la que el flujo de aire del ventilador se entrega a la cámara. Un diseño deficiente del conducto puede aumentar la pérdida de presión o crear una distribución desigual incluso cuando el ventilador en sí tiene un rendimiento adecuado.

¿Por qué es importante el bajo nivel de ruido en el diseño de ventiladores para incubadoras?

Las incubadoras médicas pueden funcionar continuamente cerca de pacientes y personal médico. Reducir la vibración del motor, el ruido de los rodamientos, el desequilibrio del impulsor y la turbulencia del flujo de aire puede ayudar a lograr un sistema general más silencioso.

¿Cómo debe probarse la uniformidad del flujo de aire de la incubadora?

Las pruebas pueden implicar múltiples puntos de medición de temperatura y flujo de aire dentro de la cámara bajo condiciones de funcionamiento definidas. El procedimiento de prueba específico debe seguir las normas de producto y los requisitos reglamentarios aplicables.

¿Qué papel desempeña el ventilador en el control de la temperatura?

El ventilador hace circular el aire para que el calor generado por el sistema de calefacción pueda transportarse por toda la cámara. Por lo tanto, respalda el bucle de control de temperatura al ayudar a crear un entorno de cámara más representativo y consistente.

¿Por qué debería probarse el ventilador dentro de la incubadora completa?

El rendimiento del ventilador puede cambiar después de la instalación porque los filtros, los conductos, los componentes de calefacción y las estructuras de salida crean resistencia al flujo de aire. Probar el sistema completo proporciona una evaluación más realista del flujo de aire, la uniformidad de la temperatura, el ruido y la fiabilidad.
