A medida que la automatización industrial, la fabricación inteligente, la electrónica de potencia, la energía renovable, las telecomunicaciones y los sistemas de control inteligente continúan desarrollándose, los componentes electrónicos se instalan cada vez más dentro de envolventes industriales compactas y armarios de control. Los variadores de frecuencia, servodrives, PLC, fuentes de alimentación, relés, contactores, módulos de comunicación, inversores y otros componentes electrónicos de potencia generan calor durante el funcionamiento normal.

Cuando este calor no puede eliminarse eficazmente, la temperatura interna de la envolvente aumenta gradualmente. El calor excesivo puede afectar al rendimiento de los componentes, acelerar el envejecimiento, reducir la vida útil de funcionamiento, aumentar las tasas de fallo y, finalmente, afectar a la fiabilidad de todo el sistema industrial.

Por este motivo, seleccionar el ventilador de refrigeración adecuado para la envolvente es una parte importante del diseño de equipos industriales. La elección de un ventilador no debe basarse únicamente en su tamaño físico o en el caudal de aire máximo. Los ingenieros también necesitan evaluar la carga térmica, el flujo de aire, la presión estática, la dirección del flujo de aire, el voltaje, el ruido, el espacio de instalación, las condiciones ambientales, los requisitos de mantenimiento y la fiabilidad a largo plazo.

Un sistema de refrigeración correctamente diseñado puede ayudar a mantener una temperatura interna estable, proteger componentes electrónicos sensibles, reducir tiempos de inactividad inesperados y mejorar la fiabilidad general de los equipos industriales.

¿Por qué las envolventes electrónicas industriales necesitan ventiladores de refrigeración?

Los equipos electrónicos industriales generan calor continuamente durante su funcionamiento. Esto es especialmente importante para variadores de frecuencia, servodrives, fuentes de alimentación, inversores, convertidores, transformadores y otros componentes electrónicos de alta potencia.

Durante la conversión y transmisión de energía eléctrica, parte de la energía se convierte inevitablemente en calor. Cuando estos componentes se instalan dentro de una envolvente cerrada o semicerrada, el calor generado puede acumularse.

Si el calor no se elimina de manera eficiente, la temperatura dentro del armario puede ser significativamente superior a la temperatura ambiente.

Las altas temperaturas de funcionamiento pueden afectar a muchos componentes electrónicos. Los condensadores pueden envejecer más rápido, los dispositivos semiconductores pueden funcionar más cerca de sus límites térmicos, los módulos de potencia pueden experimentar mayor estrés térmico y los circuitos de control pueden volverse menos estables.

Para equipos diseñados para funcionar continuamente durante muchas horas o incluso las 24 horas del día, la gestión térmica se convierte en una parte crítica de la fiabilidad del producto.

El propósito básico de un ventilador de refrigeración para envolventes es crear un flujo de aire forzado controlado. El aire ambiente relativamente frío entra en la envolvente, pasa por los componentes que generan calor, absorbe el calor y luego sale por una abertura de escape.

Sin embargo, una refrigeración eficaz no consiste simplemente en mover aire. El flujo de aire debe dirigirse a través de las zonas donde realmente se genera el calor.

Por eso, la selección del ventilador y el diseño del flujo de aire de la envolvente siempre deben considerarse conjuntamente.

Comience con la carga térmica

Antes de seleccionar un ventilador de refrigeración, los ingenieros deben determinar primero cuánto calor se genera dentro de la envolvente.

Este es uno de los pasos más importantes del diseño térmico y a veces se pasa por alto.

Algunos fabricantes de equipos seleccionan un ventilador basándose principalmente en las dimensiones del armario. Sin embargo, el tamaño del armario por sí solo no determina los requisitos de refrigeración.

Una envolvente grande que contiene solo unos pocos componentes electrónicos de baja potencia puede tener una carga térmica relativamente baja. En cambio, un armario compacto que contiene múltiples variadores de frecuencia, fuentes de alimentación, servodrives y módulos de potencia puede generar una cantidad considerable de calor.

Por lo tanto, el primer paso debe ser identificar las principales fuentes de calor.

Los componentes comunes que generan calor incluyen variadores de frecuencia, servodrives, fuentes de alimentación conmutadas, transformadores, inversores, contactores, relés y módulos semiconductores de potencia.

La pérdida térmica total de estos componentes puede estimarse y compararse con la temperatura interna máxima permitida.

También debe considerarse la temperatura ambiente.

Por ejemplo, los equipos instalados en una sala con temperatura controlada pueden tener un requisito de refrigeración significativamente diferente al de los equipos instalados en un taller de fabricación caliente.

Cuando aumenta la temperatura ambiente, la diferencia de temperatura disponible entre el interior y el exterior de la envolvente se reduce. Como resultado, el sistema de refrigeración puede necesitar mover más aire o utilizar un método diferente de gestión térmica.

Por qué es importante el flujo de aire

El flujo de aire es una de las especificaciones más utilizadas al seleccionar un ventilador de refrigeración.

Indica cuánto aire puede mover el ventilador durante un período determinado. Un flujo de aire suficiente ayuda a transportar el calor lejos de los componentes electrónicos y reemplazar el aire interno más caliente por aire ambiente más frío.

Sin embargo, un mayor flujo de aire no significa automáticamente una mejor refrigeración.

Si un ventilador produce una cantidad muy grande de aire pero el flujo no pasa sobre las principales fuentes de calor, el efecto real de refrigeración puede seguir siendo deficiente.

Por ejemplo, si las aberturas de entrada y salida están ubicadas demasiado cerca entre sí, el aire frío entrante puede desplazarse directamente hacia la abertura de salida. Esto crea una trayectoria de flujo de aire ineficiente.

El ventilador puede estar funcionando correctamente, pero solo una cantidad limitada de aire puede pasar realmente por la zona que contiene los componentes más calientes.

Por eso, la dirección del flujo de aire y la ubicación del ventilador son tan importantes como la propia clasificación del flujo de aire.

La presión estática es igualmente importante

La presión estática es otra especificación crítica que no debe pasarse por alto.

En las envolventes industriales reales, el aire rara vez se mueve a través de un espacio completamente abierto. En su lugar, puede necesitar pasar por filtros, rejillas de protección, disipadores de calor, aberturas de ventilación estrechas, cables, componentes electrónicos y otras estructuras.

Todos estos componentes crean resistencia al flujo de aire.

Cuando aumenta la resistencia del sistema, disminuye el flujo de aire real proporcionado por el ventilador.

Por lo tanto, un ventilador con una alta clasificación de flujo de aire libre puede funcionar mal después de la instalación si no tiene suficiente capacidad de presión estática.

Por eso, los ingenieros deben revisar la curva de rendimiento del ventilador en lugar de observar únicamente el flujo de aire máximo.

La relación entre el flujo de aire y la presión estática proporciona una indicación mucho más precisa de cómo funcionará el ventilador en un gabinete real.

Para gabinetes de control que contienen filtros, componentes electrónicos densos o aberturas de ventilación restringidas, un ventilador con un rendimiento de presión estática más fuerte puede ser una mejor opción.

Por qué los gabinetes VFD requieren una atención especial al enfriamiento

Los variadores de frecuencia se encuentran entre las fuentes de calor más comunes dentro de los gabinetes de control industriales.

Un VFD regula la velocidad del motor y la potencia de salida mediante el control de la energía eléctrica. Durante este proceso, las pérdidas de energía generan calor.

Cuando uno o más VFD se instalan dentro del mismo gabinete, la carga térmica interna puede volverse significativa.

Si el calor generado no puede eliminarse eficazmente, la temperatura del gabinete puede aumentar y afectar el entorno operativo del variador.

Por esta razón, los gabinetes VFD requieren una planificación cuidadosa de la ventilación.

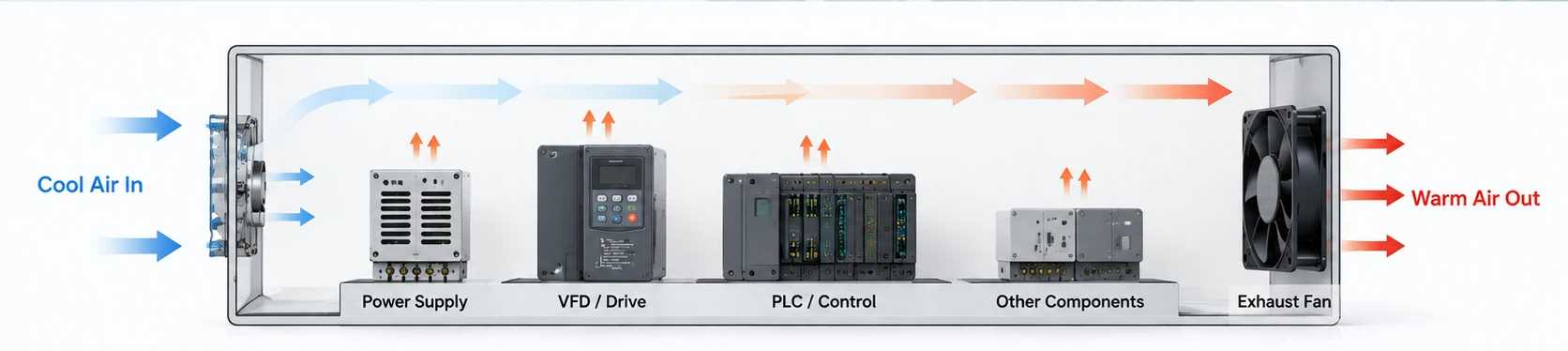

Un diseño común coloca la entrada de aire cerca de la sección inferior del gabinete y el ventilador de extracción cerca de la sección superior.

El aire ambiente más frío entra por la zona inferior, pasa a través del VFD y otros componentes generadores de calor, se vuelve más cálido y luego asciende hacia la sección superior donde el ventilador de extracción lo elimina.

Esta disposición aprovecha la tendencia natural del aire caliente a ascender mientras la ventilación forzada elimina activamente el calor acumulado.

Sin embargo, la disposición exacta del flujo de aire siempre debe determinarse según la distribución interna real del gabinete.

Cómo seleccionar un ventilador de extracción para VFD

Seleccionar un ventilador de extracción para VFD adecuado requiere más que comprobar la clasificación máxima de flujo de aire.

Los ingenieros deben determinar primero el calor total generado por el VFD y otros componentes.

Luego deben considerarse el tamaño del gabinete, la temperatura ambiente, la temperatura interna permitida, el área de entrada, el área de salida, la resistencia del filtro y la ruta interna del flujo de aire.

Un error común es instalar un ventilador de extracción potente sin proporcionar una capacidad de entrada suficiente.

Si el ventilador de extracción intenta eliminar más aire del que el sistema de entrada puede suministrar, el gabinete puede desarrollar una presión negativa excesiva. Esto puede reducir el flujo de aire real y limitar el rendimiento de enfriamiento.

Por lo tanto, los lados de entrada y extracción deben diseñarse como un sistema completo de ventilación.

En entornos polvorientos, puede ser necesario un filtro de entrada para evitar que los contaminantes entren en el gabinete. Sin embargo, el filtro crea resistencia adicional, lo que significa que el ventilador seleccionado debe tener suficiente presión estática.

A medida que el filtro se ensucia, la resistencia aumenta aún más. Por lo tanto, debe establecerse un plan de mantenimiento para la inspección y limpieza o reemplazo.

¿Los ventiladores de enfriamiento de 5 voltios son adecuados para equipos industriales?

Los ventiladores de enfriamiento de bajo voltaje son cada vez más comunes a medida que los equipos electrónicos se vuelven más pequeños y compactos.

Un ventilador de enfriamiento de 5 voltios puede ser adecuado para pequeños sistemas electrónicos, placas de control, módulos de comunicación, dispositivos integrados, instrumentación y otros equipos alimentados por una fuente de 5 V CC.

En comparación con los gabinetes industriales grandes, estas aplicaciones suelen tener un espacio de instalación muy limitado.

Por lo tanto, las dimensiones del ventilador, el grosor, el voltaje, la corriente, el flujo de aire, la presión estática, el ruido y el rendimiento de arranque pueden convertirse en criterios importantes de selección.

Si el sistema electrónico ya proporciona una fuente de alimentación estable de 5 V, usar un ventilador compatible puede simplificar el diseño eléctrico general.

Sin embargo, los ingenieros no deben seleccionar un ventilador basándose únicamente en el voltaje.

El flujo de aire requerido aún debe ser suficiente para eliminar el calor generado. La presión estática debe evaluarse si el ventilador funciona detrás de una rejilla o un filtro.

La corriente de funcionamiento también debe ser compatible con la fuente de alimentación del equipo.

Para aplicaciones que requieren funcionamiento continuo, la vida útil y la fiabilidad deben recibir la misma atención que la compatibilidad eléctrica.

Ventiladores de enfriamiento de CA frente a ventiladores de enfriamiento de CC

Los ventiladores de enfriamiento industriales generalmente pueden clasificarse según su fuente de alimentación como ventiladores de CA y ventiladores de CC.

Los ventiladores de CA se utilizan comúnmente en gabinetes de control industriales, equipos eléctricos, sistemas de distribución, equipos de ventilación industrial y aplicaciones donde hay disponible una fuente de alimentación de CA.

Los ventiladores de CC se utilizan ampliamente en equipos electrónicos, dispositivos de comunicación, placas de control, sistemas integrados, instrumentos y equipos que ya contienen una fuente de alimentación de CC de bajo voltaje.

Si una máquina ya proporciona una fuente de alimentación de CC de 12 V o 24 V, seleccionar un ventilador de CC compatible puede simplificar la arquitectura de alimentación.

Si el equipo está diseñado alrededor de una alimentación de CA, un ventilador de CA puede proporcionar una solución más conveniente.

No existe un único tipo de ventilador que sea ideal para todas las aplicaciones industriales.

La selección correcta depende de la arquitectura eléctrica, los requisitos térmicos, el entorno de instalación, el espacio disponible y las condiciones de funcionamiento esperadas.

Por qué importa la dirección del flujo de aire

La dirección del flujo de aire influye directamente en el rendimiento térmico.

Un gabinete diseñado correctamente debe crear una trayectoria de flujo de aire clara y continua.

El aire más frío debe entrar en el gabinete, pasar por las principales zonas generadoras de calor y luego salir por el lado de escape.

Si la trayectoria del flujo de aire está mal diseñada, pueden producirse puntos calientes localizados.

Por ejemplo, si los componentes más calientes están ubicados en la parte superior de un armario pero el ventilador de escape está instalado cerca de la parte inferior, el aire caliente puede quedar atrapado en la sección superior.

Para gabinetes de control verticales, se utilizan habitualmente configuraciones con entrada inferior y escape superior.

Sin embargo, siempre se debe considerar la disposición interna.

Si múltiples fuentes de calor están distribuidas en diferentes áreas, puede ser necesaria una gestión adicional del flujo de aire.

Las particiones internas, los conductos de aire, los deflectores o múltiples ventiladores a veces pueden utilizarse para crear una trayectoria de flujo de aire más controlada.

¿Los filtros reducen el rendimiento del ventilador?

Sí.

Los filtros ayudan a evitar que el polvo y los contaminantes entren en el gabinete, pero también crean resistencia al flujo de aire.

A medida que el polvo se acumula en la superficie del filtro, la resistencia al flujo de aire puede aumentar aún más.

Si el ventilador no tiene suficiente capacidad de presión estática, el flujo de aire real puede disminuir significativamente a medida que el filtro se ensucia.

Por esta razón, los ingenieros deben considerar la pérdida de presión del filtro durante el proceso de selección del ventilador.

También deben considerarse el material del filtro, el área del filtro, el nivel de contaminación esperado y el intervalo de mantenimiento.

En entornos industriales con alta contaminación, la limpieza o sustitución periódica del filtro es esencial.

Un filtro sucio puede reducir el rendimiento de todo el sistema de ventilación incluso cuando el propio ventilador de refrigeración sigue funcionando normalmente.

Condiciones ambientales para ventiladores de refrigeración industriales

Los entornos industriales suelen ser más exigentes que las aplicaciones de oficina o de electrónica de consumo.

Los equipos pueden estar expuestos a polvo, niebla de aceite, humedad, altas temperaturas, bajas temperaturas, vibraciones y otros contaminantes.

Estas condiciones pueden afectar el rendimiento y la vida útil de funcionamiento del ventilador de refrigeración.

El polvo puede acumularse en las aspas y cambiar el equilibrio del impulsor, aumentando potencialmente la vibración.

La niebla de aceite puede adherirse a los componentes del ventilador y atraer polvo adicional.

La humedad puede afectar los motores, las conexiones eléctricas, los componentes de circuitos y las estructuras metálicas.

Por lo tanto, la selección del ventilador debe tener en cuenta el entorno de funcionamiento real.

Los equipos industriales para exteriores requieren una consideración adicional.

La lluvia, la humedad, la condensación, las fluctuaciones de temperatura, la luz solar y los requisitos de protección ambiental pueden afectar el sistema de refrigeración.

Un ventilador diseñado para un entorno interior no debe utilizarse automáticamente en un gabinete exterior sin evaluar los requisitos ambientales.

Por qué importa el ruido

El rendimiento de refrigeración no es la única consideración.

El ruido puede no ser una preocupación importante en una fábrica grande, pero puede ser importante para equipos de laboratorio, instrumentos de prueba, equipos médicos, maquinaria cercana a oficinas y productos industriales operados cerca de trabajadores.

El ruido del ventilador está influenciado por la velocidad de rotación, la geometría de las aspas, la construcción del motor, el diseño de los rodamientos, la resistencia al flujo de aire, la vibración y la estructura de instalación.

En general, una mayor velocidad del ventilador puede proporcionar un mayor flujo de aire, pero también puede producir más ruido aerodinámico y mecánico.

Por lo tanto, los ingenieros deben seleccionar una velocidad de funcionamiento adecuada en lugar de simplemente elegir la velocidad más alta disponible.

El montaje del ventilador también es importante.

Si la estructura de montaje es inestable, la vibración puede transferirse al gabinete y generar ruido mecánico adicional.

Una estructura de montaje correctamente diseñada puede ayudar a mejorar tanto el rendimiento acústico como la estabilidad mecánica.

Cómo afecta el diseño del rodamiento a la fiabilidad del ventilador

El sistema de rodamientos es un factor importante en la fiabilidad a largo plazo de un ventilador de refrigeración.

Los equipos industriales suelen funcionar durante largos periodos, a veces de forma continua durante miles de horas.

Durante este tiempo, el rodamiento debe soportar la rotación continua y las cargas mecánicas.

Las diferentes tecnologías de rodamientos tienen distintas características en términos de vida útil, ruido, rendimiento a temperatura, orientación de instalación y adecuación para la aplicación.

Por esta razón, la selección de ventiladores industriales no debe centrarse únicamente en el flujo de aire y la velocidad.

También deben considerarse la estructura del rodamiento y la vida útil esperada.

Para gabinetes de control diseñados para funcionamiento continuo, un rodamiento fiable y un diseño de motor estable pueden ayudar a reducir el riesgo de fallo del ventilador con el tiempo.

Cómo determinar el tamaño correcto del ventilador

Los gabinetes electrónicos industriales suelen tener un espacio interno limitado.

Por lo tanto, las dimensiones del ventilador deben coincidir con la estructura del gabinete y el área de montaje disponible.

Si el ventilador es demasiado grande, puede que no encaje en la posición de montaje designada.

Si es demasiado pequeño, el flujo de aire puede ser insuficiente.

Los ingenieros deben considerar más que las dimensiones externas.

Deben evaluarse la distancia entre los orificios de montaje, el grosor del ventilador, la ubicación de la salida de cables, el espacio libre de entrada, el espacio libre de salida y los componentes circundantes.

Por lo general, es mejor determinar la posición de instalación del ventilador durante la etapa inicial de diseño del equipo en lugar de intentar añadir un ventilador de refrigeración después de que la carcasa ya se haya completado.

Por qué el flujo de aire máximo por sí solo puede ser engañoso

El flujo de aire máximo mostrado en un catálogo de productos suele medirse en condiciones relativamente abiertas.

Una vez que el ventilador se instala dentro de una carcasa real, el aire encuentra resistencia de filtros, rejillas, disipadores de calor, aberturas, cables y componentes internos.

Por lo tanto, el flujo de aire real de funcionamiento suele ser menor que la clasificación de aire libre.

Por eso los ingenieros experimentados prestan atención al flujo de aire y a la presión estática conjuntamente.

Cuando la resistencia del sistema es alta, un ventilador con un rendimiento de presión estática más fuerte puede proporcionar una mejor refrigeración en condiciones reales que un ventilador con una clasificación de flujo de aire libre más alta pero con menor capacidad de presión.

Cómo comprobar si un ventilador de refrigeración es adecuado

Después de la selección teórica del ventilador, deben realizarse pruebas prácticas.

El ventilador debe instalarse en el equipo real o en una carcasa representativa y funcionar bajo condiciones realistas.

A continuación, pueden tomarse mediciones de temperatura en diferentes ubicaciones dentro del gabinete.

Debe prestarse especial atención a las áreas alrededor del VFD, la fuente de alimentación, el controlador, el inversor, el disipador de calor y otras fuentes principales de calor.

Si ciertas áreas están significativamente más calientes que otras, debe revisarse la ruta del flujo de aire.

El problema no necesariamente puede deberse a un flujo de aire insuficiente del ventilador.

Puede deberse a una mala distribución del flujo de aire, una ubicación incorrecta del ventilador, una entrada de tamaño insuficiente, una resistencia excesiva del filtro o un cortocircuito del flujo de aire.

Por lo tanto, las pruebas de aumento de temperatura son una parte importante del proceso de diseño térmico industrial.

Cómo una refrigeración adecuada puede reducir los costes de mantenimiento

Un sistema de refrigeración bien diseñado puede hacer más que reducir la temperatura.

Al mantener los componentes electrónicos dentro de un rango de funcionamiento adecuado, puede ayudar a mejorar la estabilidad del sistema y reducir el estrés térmico.

Una refrigeración fiable también puede reducir el riesgo de apagados inesperados causados por una temperatura excesiva.

Para los equipos de producción industrial, los tiempos de inactividad inesperados pueden provocar pérdidas de producción importantes.

Esto significa que la gestión térmica debe tratarse como parte de la estrategia general de fiabilidad, en lugar de simplemente como un accesorio.

El coste de un ventilador de refrigeración suele ser pequeño en comparación con el coste potencial del tiempo de inactividad del equipo, el mantenimiento de emergencia o los componentes electrónicos dañados.

¿Por qué elegir un fabricante profesional de ventiladores de refrigeración?

Los ventiladores de refrigeración industriales no siempre son componentes sencillos disponibles en el mercado.

Los fabricantes de equipos OEM suelen requerir una combinación de dimensiones específicas, flujo de aire, presión estática, voltaje, ruido, configuración de montaje y vida útil operativa.

Un fabricante profesional puede ayudar a los clientes a evaluar estos requisitos y seleccionar un ventilador adecuado mediante análisis de aplicación y pruebas de muestras.

Para proyectos de producción en masa, la consistencia de fabricación es igualmente importante.

Si diferentes lotes de producción presentan variaciones significativas en dimensiones, características eléctricas, flujo de aire o ruido, el equipo final puede experimentar problemas de ensamblaje o rendimiento térmico.

Por lo tanto, un proceso de fabricación estable y una capacidad integral de pruebas pueden ser valiosos para los clientes industriales.

Chungfo Fan ofrece capacidades que abarcan el diseño de productos, el desarrollo de herramientas, el moldeo por inyección, la producción SMT, el ensamblaje y las pruebas de productos.

Estas capacidades permiten a Chungfo Fan ofrecer soporte para aplicaciones de refrigeración en armarios de control industrial, armarios VFD, equipos de energía, sistemas de refrigeración, equipos electrónicos, equipos de automatización y otras aplicaciones de gestión térmica.

Un proceso completo de selección de ventiladores de refrigeración

Un proceso fiable de selección de ventiladores debe comenzar con los requisitos térmicos en lugar del propio ventilador.

Primero, identifique los principales componentes generadores de calor dentro de la carcasa y estime la carga térmica total.

Segundo, determine la temperatura ambiente máxima bajo condiciones reales de funcionamiento.

Tercero, determine la temperatura interna máxima permitida de la carcasa.

Cuarto, estime el flujo de aire requerido según la carga térmica y el aumento de temperatura permitido.

Quinto, evalúe la resistencia creada por filtros, rejillas, disipadores de calor, aberturas de ventilación, cables y componentes internos.

Sexto, seleccione un ventilador de CA o CC según la arquitectura eléctrica del equipo.

Séptimo, verifique las dimensiones del ventilador, los orificios de montaje, el flujo de aire, la presión estática, el voltaje, la corriente, el ruido, la temperatura de funcionamiento, la estructura del rodamiento y la vida útil esperada.

Finalmente, realice una prueba real de aumento de temperatura bajo condiciones de funcionamiento realistas.

Solo después de que la prueba práctica confirme que se cumplen los requisitos térmicos, el modelo final de ventilador debe aprobarse para la producción en masa.

Errores comunes en la selección de ventiladores de refrigeración

Un error común es elegir un ventilador únicamente según el tamaño físico.

Un ventilador puede encajar en el armario y aun así no proporcionar una refrigeración suficiente.

Otro error común es seleccionar un ventilador únicamente según el flujo de aire máximo.

Sin considerar la presión estática y la resistencia del sistema, el flujo de aire real instalado puede ser mucho menor de lo esperado.

Un tercer error es ignorar la dirección del flujo de aire.

Incluso un ventilador potente no puede refrigerar eficazmente un componente si el flujo de aire no llega hasta él.

Otro problema es ignorar las condiciones ambientales.

Un ventilador seleccionado para un entorno interior limpio puede no ser adecuado para un entorno de fabricación polvoriento o húmedo.

El mantenimiento es otro factor que no debe pasarse por alto.

Los filtros, ventiladores y aberturas de ventilación requieren inspección y limpieza periódicas. Un sistema de refrigeración que funciona bien cuando es nuevo puede perder rendimiento gradualmente si se descuida el mantenimiento.

Cómo el control inteligente de ventiladores puede mejorar la gestión térmica

Los equipos industriales modernos también pueden utilizar un control inteligente de ventiladores para mejorar el rendimiento térmico.

En lugar de funcionar a máxima velocidad continuamente, el equipo puede ajustar la velocidad del ventilador según la temperatura interna o las condiciones de carga.

Esto puede reducir el consumo de energía innecesario y el ruido, al mismo tiempo que proporciona una refrigeración adecuada cuando aumenta la carga térmica.

Según el ventilador y el sistema de control, la regulación de velocidad puede lograrse mediante métodos como el control PWM o el control de voltaje.

Para equipos con grandes cambios en la carga de funcionamiento, la refrigeración de velocidad variable puede proporcionar una estrategia de gestión térmica más eficiente.

Sin embargo, el sistema de control debe ser compatible con el ventilador seleccionado y sus características eléctricas.

Mantenimiento del ventilador de refrigeración para envolventes industriales

Incluso un ventilador de alta calidad requiere un mantenimiento adecuado.

La entrada y la salida del ventilador deben inspeccionarse regularmente para garantizar que no estén bloqueadas.

Los filtros deben limpiarse o reemplazarse según el entorno operativo.

También debe supervisarse la acumulación de polvo en las aspas del ventilador.

Si aparece ruido o vibración anormal, el ventilador debe inspeccionarse de inmediato.

Un aumento del ruido a veces puede indicar desgaste de los rodamientos, contaminación de las aspas, problemas de montaje o desequilibrio mecánico.

El mantenimiento temprano puede evitar que un pequeño problema de refrigeración se convierta en una parada del equipo.

Conclusión

Elegir el ventilador de refrigeración adecuado para una envolvente electrónica industrial requiere un enfoque a nivel de sistema.

La carga térmica determina el requisito básico de refrigeración.

El flujo de aire determina la capacidad de intercambio de aire.

La presión estática determina la eficacia con la que el ventilador puede superar la resistencia del sistema.

La dirección del flujo de aire determina si el calor se transporta realmente lejos de los componentes críticos.

El voltaje y la compatibilidad eléctrica determinan si el ventilador puede funcionar correctamente con el sistema de alimentación del equipo.

El ruido, la resistencia ambiental, la construcción de los rodamientos, la vida útil operativa y los requisitos de mantenimiento determinan si el ventilador puede seguir funcionando de forma fiable a largo plazo.

Para los armarios de control de VFD, los ingenieros deben prestar especial atención a la generación de calor, la dirección del flujo de aire, la capacidad de entrada, la resistencia de los filtros y el rendimiento de extracción.

Para equipos electrónicos compactos, los ventiladores de bajo voltaje pueden proporcionar soluciones prácticas de refrigeración cuando la fuente de alimentación disponible y los requisitos de flujo de aire son compatibles.

Para entornos polvorientos, húmedos, de alta temperatura o exteriores, la protección ambiental y la filtración deben evaluarse como parte del diseño térmico general.

Por lo tanto, un ventilador de refrigeración correctamente seleccionado no es simplemente un pequeño componente mecánico dentro de un armario industrial. Es una parte importante del sistema de gestión térmica y fiabilidad del equipo.

Chungfo Fan puede proporcionar soluciones de ventiladores de refrigeración basadas en el flujo de aire, la presión estática, el voltaje, las dimensiones, el ruido, los requisitos de instalación y las condiciones de aplicación. Con capacidades que abarcan el diseño de productos, la fabricación de herramientas, el moldeo por inyección, la producción SMT, el ensamblaje y las pruebas, Chungfo Fan apoya a los fabricantes de equipos industriales que buscan soluciones fiables de gestión térmica.

Preguntas frecuentes

¿Todos los envolventes electrónicos industriales necesitan un ventilador de refrigeración?

No todos los envolventes requieren ventilación forzada. Si la carga térmica interna es baja y la disipación natural del calor puede mantener la temperatura requerida, puede que no sea necesario un ventilador.

Sin embargo, cuando los componentes electrónicos generan una cantidad significativa de calor o el envolvente funciona en un entorno con alta temperatura ambiente, la ventilación forzada puede proporcionar una solución de gestión térmica más fiable.

¿Cómo determino el flujo de aire requerido para un armario industrial?

El flujo de aire requerido depende de la carga térmica total, la temperatura ambiente, el aumento de temperatura interna permitido, la estructura del envolvente y la resistencia del sistema.

Los ingenieros deben determinar primero el calor generado por los componentes internos y después calcular el flujo de aire necesario para eliminar ese calor.

También debe considerarse la resistencia de los filtros, rejillas, disipadores de calor y aberturas de ventilación.

¿Un ventilador con mayor flujo de aire siempre es mejor?

No.

Un ventilador debe seleccionarse según la carga térmica real y la resistencia del sistema.

Un flujo de aire excesivo puede aumentar el ruido, el consumo de energía, la vibración y la entrada de polvo.

Por otro lado, un flujo de aire insuficiente puede provocar sobrecalentamiento.

El mejor ventilador es el que proporciona un rendimiento de refrigeración real suficiente bajo las condiciones de funcionamiento reales.

¿Por qué un armario VFD requiere una ventilación de extracción especial?

Un variador de frecuencia genera calor durante el funcionamiento y puede representar una parte importante de la carga térmica total del armario.

Cuando uno o más VFD están instalados dentro de un armario cerrado, el calor puede acumularse rápidamente.

Un sistema de ventilador de extracción VFD correctamente diseñado puede ayudar a eliminar el aire caliente y mantener una temperatura interna más estable.

¿Es adecuado un ventilador de refrigeración de 5 voltios para equipos electrónicos industriales?

Sí, dependiendo de la aplicación.

Un ventilador de refrigeración de 5 voltios puede ser adecuado para sistemas electrónicos de bajo voltaje, placas de control, equipos integrados, dispositivos de comunicación y conjuntos electrónicos compactos.

Sin embargo, los ingenieros también deben evaluar el flujo de aire, la presión estática, la corriente, el ruido, la vida útil de funcionamiento, el voltaje de arranque y las condiciones ambientales.

¿Un gabinete industrial debe utilizar un ventilador de refrigeración de CA o CC?

La respuesta depende de la arquitectura de alimentación del equipo.

Los ventiladores de CA son adecuados para equipos con alimentación de CA disponible.

Los ventiladores de CC suelen ser más convenientes cuando el equipo ya cuenta con una fuente de alimentación de CC de bajo voltaje.

La decisión también debe considerar el espacio de instalación, los requisitos de control, el ruido y el rendimiento térmico.

¿Un filtro reduce el flujo de aire del ventilador de refrigeración?

Sí.

Un filtro introduce resistencia en la trayectoria del flujo de aire.

A medida que se acumula polvo en el filtro, la resistencia puede aumentar aún más.

Por lo tanto, el ventilador debe tener suficiente capacidad de presión estática para mantener un flujo de aire adecuado bajo la condición esperada del filtro.

¿Dónde debe instalarse un ventilador de refrigeración de una carcasa?

La ubicación de instalación depende de la estructura del gabinete.

Una disposición común es introducir aire más frío mediante una entrada inferior y expulsar aire más caliente mediante una salida superior.

Sin embargo, siempre se debe considerar la ubicación real de las fuentes de calor.

El objetivo es crear una trayectoria de flujo de aire que pase por los principales componentes generadores de calor antes de que el aire salga de la carcasa.

¿Qué certificaciones tiene Chungfo Fan?

Chungfo Fan cuenta con certificaciones y capacidades de cumplimiento relevantes, incluyendo ISO9001, ISO14000, CE, UL, TÜV, CCC, SGS, RoHS, REACH e IATF16949.

Ciertos productos también cuentan con información de certificación relacionada con UL, incluida la lista de productos UL GPWV2.E311396.

¿Por qué elegir a Chungfo Fan como proveedor de ventiladores de refrigeración industriales?

Chungfo Fan ofrece capacidades que abarcan el diseño de productos, el desarrollo de herramientas, el moldeo por inyección, la producción SMT, el ensamblaje y las pruebas de productos.

La empresa puede ayudar a los clientes con soluciones de ventiladores de refrigeración basadas en el flujo de aire, la presión estática, el voltaje, las dimensiones, el ruido, los requisitos de instalación y las condiciones de aplicación.

Para carcasas electrónicas industriales, gabinetes de VFD, equipos de potencia, sistemas de automatización, equipos de refrigeración y otras aplicaciones de gestión térmica, Chungfo Fan puede ofrecer soporte tanto para la selección de productos estándar como para requisitos específicos de la aplicación.

Certificaciones de la empresa

Las capacidades de gestión de calidad y productos de Chungfo Fan abarcan múltiples estándares internacionales y requisitos de certificación.

La empresa cuenta con certificaciones y capacidades de cumplimiento relevantes, incluyendo ISO9001, ISO14000, CE, UL, TÜV, CCC, SGS, RoHS, REACH e IATF16949.

Ciertos productos tienen información de certificación relacionada con UL, con la lista de productos UL GPWV2.E311396.

Para los fabricantes de equipos industriales, la capacidad de certificación, la consistencia de fabricación, las pruebas de productos y el soporte técnico son factores importantes al seleccionar un proveedor de ventiladores de refrigeración a largo plazo.

Un proveedor confiable de ventiladores de refrigeración no solo debe proporcionar un producto con el flujo de aire requerido, sino también ofrecer calidad constante, producción estable, pruebas adecuadas y soporte técnico durante todo el proceso de desarrollo del producto y producción en masa.

Chungfo Fan se compromete a proporcionar soluciones de ventiladores de refrigeración estables, eficientes y confiables para fabricantes de equipos industriales, y a ayudar a los clientes a construir sistemas de gestión térmica más confiables.
