Los electrodomésticos compactos modernos son cada vez más pequeños, silenciosos, inteligentes y multifuncionales. Una máquina CPAP, un purificador de aire compacto, un difusor de aromas, un dispositivo personal de tratamiento del aire, un sistema de refrigeración electrónico o cualquier otro pequeño electrodoméstico pueden ocupar muy poco espacio en un escritorio o mesita de noche, pero sus componentes internos siguen generando calor y requieren un flujo de aire controlado.

Esto plantea un importante desafío de ingeniería. ¿Cómo puede un dispositivo pequeño mover suficiente aire a través de un espacio interno limitado, manteniendo al mismo tiempo una temperatura, un nivel de ruido, un consumo de energía, una fiabilidad y un tamaño aceptables?

Para muchas aplicaciones, unsoplador centrífugo compacto de CCProporciona una solución eficaz.

A diferencia de un ventilador axial convencional de aire libre, un soplador centrífugo está diseñado para mover el aire a través de un flujo más dirigido y puede generar una presión estática útil dentro de una estructura compacta. Esto hace que la tecnología sea especialmente valiosa cuando el aire debe pasar a través de conductos, filtros, pasajes estrechos, fuentes de calor u otros componentes que generan resistencia al flujo de aire.

En las máquinas CPAP, el flujo de aire y la presión son fundamentales para la arquitectura del dispositivo. En los electrodomésticos compactos, esta misma tecnología de flujo de aire también se puede utilizar para refrigeración, ventilación, filtración, circulación, control de olores o disipación de calor.

Para los fabricantes, seleccionar el soplador miniatura adecuado no es simplemente elegir un ventilador con altas revoluciones por minuto. La verdadera tarea de ingeniería consiste en lograr la compatibilidad entre el caudal de aire, la presión, el nivel de ruido, el rendimiento térmico, el consumo de energía, las dimensiones, los requisitos de control y la vida útil prevista.

¿Por qué la gestión térmica está adquiriendo mayor importancia en los dispositivos compactos?

La tendencia hacia electrodomésticos más pequeños ha creado una difícil contradicción desde el punto de vista de la ingeniería.

Los consumidores esperan productos compactos, pero los componentes electrónicos que contienen siguen generando calor. Motores, placas de control, fuentes de alimentación, sensores, elementos calefactores, circuitos de carga, procesadores, módulos LED y otros componentes electrónicos contribuyen a la temperatura interna.

Cuando un producto se hace más pequeño, el espacio disponible para la convección natural también se reduce.

Un electrodoméstico grande puede tener suficiente volumen interno para que el calor se distribuya de forma natural. Un electrodoméstico compacto no cuenta con esta ventaja. El calor puede acumularse alrededor de componentes específicos y crear puntos calientes localizados.

Estos puntos calientes pueden influir en la vida útil de los componentes, la estabilidad eléctrica, la temperatura de la carcasa de plástico, el rendimiento acústico y la fiabilidad general del producto.

Un pequeño soplador centrífugo de corriente continua puede ayudar a solucionar este problema al establecer una trayectoria de flujo de aire controlada.

En lugar de depender únicamente de la ventilación pasiva, el diseñador puede utilizar el ventilador para aspirar el aire desde un punto de entrada específico y descargarlo hacia una fuente de calor o un canal de salida específico.

Esto resulta especialmente útil cuando la estructura interna es compleja.

Por ejemplo, un purificador de aire puede contener un filtro, un motor, una placa de control, una fuente de alimentación, un sensor y una salida de aire dentro de una carcasa relativamente pequeña. Un difusor de aromas puede contener un circuito de control, un sistema de generación de niebla, componentes de iluminación y un canal de flujo de aire compacto. Una máquina CPAP puede contener un ventilador, electrónica de control, componentes de detección de presión, componentes relacionados con la humidificación y conexiones de tubos.

Cada aplicación tiene diferentes requisitos de flujo de aire, pero comparten el mismo problema de ingeniería fundamental: el calor y el aire deben gestionarse dentro de un volumen restringido.

Por qué un soplador centrífugo puede ser más adecuado que un ventilador axial estándar.

Ventiladores axialesSon excelentes para aplicaciones donde el aire puede circular con relativa libertad a través de un área abierta.

Sin embargo, muchos productos compactos no proporcionan un entorno con flujo de aire abierto.

El aire puede tener que circular a través de un conducto estrecho, un filtro, una rejilla, un intercambiador de calor, una carcasa o un sistema de tuberías. Cada uno de estos componentes genera resistencia.

Un soplador centrífugo cambia la dirección del flujo de aire a través de su impulsor y carcasa. Esta estructura permite que el soplador genere un flujo de aire más dirigido y una presión estática útil.

Esta característica es particularmente importante para los sistemas CPAP.

Una máquina CPAP no solo necesita generar una corriente de aire dentro de la carcasa, sino que también debe suministrar aire controlado a través de un conducto de flujo de aire conectado. Por lo tanto, el ventilador se convierte en una parte importante del sistema de presión y flujo de aire.

Las referencias de ingeniería que analizan los diseños de CPAP identifican los ventiladores centrífugos como una arquitectura apropiada debido a su volumen compacto y su capacidad para producir el flujo de aire requerido bajo la resistencia del sistema.

El mismo principio puede aplicarse a los electrodomésticos compactos.

Si un purificador de aire tiene un filtro restrictivo, el ventilador debe mantener el flujo de aire a pesar de la caída de presión que produce el filtro.

Si un difusor de aromas utiliza un canal interno estrecho, la fuente de flujo de aire debe mantener un flujo suficiente a través de dicho canal.

Si una carcasa electrónica compacta contiene un disipador de calor y aberturas de ventilación limitadas, el ventilador de refrigeración debe superar la resistencia creada por la propia carcasa.

Por lo tanto, al seleccionar un ventilador siempre se debe tener en cuenta el sistema completo y no solo el flujo de aire.

¿Qué problemas térmicos pueden surgir en las máquinas CPAP?

Las máquinas CPAP son particularmente interesantes porque el propio componente que genera el flujo de aire también puede generar calor.

Un motor de corriente continua convierte la energía eléctrica en energía mecánica, pero no toda la energía de entrada se transforma en energía mecánica útil. Parte de la energía se pierde en forma de calor.

Por lo tanto, el ventilador puede convertirse en una fuente de calor dentro del recinto.

Además, la compresión y la generación de presión pueden aumentar la temperatura del aire en movimiento. Las investigaciones sobre la termodinámica de la CPAP señalan que la ineficiencia del ventilador puede producir calor a su alrededor y que la compresión del aire también puede contribuir al aumento de la temperatura del flujo de aire.

Esto genera varias consideraciones térmicas.

La primera es la temperatura del motor.

Si un ventilador funciona de forma continua durante muchas horas, las pérdidas del motor pueden aumentar gradualmente su temperatura interna. Un motor que parece funcionar correctamente durante una breve prueba de laboratorio puede comportarse de manera diferente tras un funcionamiento prolongado.

La segunda es la electrónica de control.

El ventilador puede funcionar junto con un controlador de motor, un sistema de sensores, un circuito de conversión de potencia o una placa de control. Estos componentes electrónicos también generan calor.

El tercero es el recinto circundante.

Si el ventilador está instalado dentro de una carcasa de plástico compacta con ventilación limitada, puede acumularse calor alrededor del motor y los componentes electrónicos.

El cuarto factor es la temperatura del flujo de aire.

El flujo de aire generado por el ventilador puede influir en la temperatura de los componentes posteriores y en el aire que circula por el sistema.

Por ello, la gestión térmica debe considerarse junto con el diseño del flujo de aire, en lugar de tratarse como un asunto completamente independiente.

El funcionamiento continuo requiere un rendimiento térmico estable.

Una máquina CPAP está diseñada generalmente para funcionar durante largos periodos de tiempo mientras se duerme.

Esto significa que el diseño térmico no puede basarse únicamente en una prueba breve.

Un ventilador o soplador puede funcionar bien durante diez minutos, pero el comportamiento de la temperatura después de varias horas puede ser muy diferente.

A medida que aumenta la temperatura, pueden cambiar varias cosas.

La resistencia del bobinado del motor puede aumentar.

Las condiciones de los rodamientos pueden cambiar.

Los componentes electrónicos pueden experimentar un estrés térmico adicional.

Los materiales plásticos pueden experimentar temperaturas más elevadas.

Las características de lubricación pueden cambiar.

Las características del ruido también pueden cambiar a medida que cambian los componentes mecánicos y las condiciones del flujo de aire.

Por lo tanto, para los fabricantes, el enfoque correcto consiste en evaluar el soplador en condiciones de funcionamiento realistas.

Las pruebas deben tener en cuenta el voltaje, el flujo de aire, la presión estática, la temperatura ambiente, la duración del funcionamiento, la orientación de la instalación, la estructura de la carcasa y la resistencia real al flujo de aire.

Las especificaciones de un soplador no deben evaluarse independientemente del producto final.

¿Por qué es importante el bajo nivel de ruido en las aplicaciones de CPAP?

La gestión térmica es solo una parte del problema del ventilador de la CPAP.

El ruido es igualmente importante.

Una máquina CPAP se suele usar junto a la cama del usuario durante muchas horas. Incluso un pequeño aumento del ruido mecánico o aerodinámico puede resultar perceptible en un dormitorio silencioso.

Por lo tanto, el ventilador debe equilibrar la presión, el flujo de aire, la velocidad, la eficiencia y el rendimiento acústico.

Una mayor velocidad puede proporcionar un mayor flujo de aire y presión, pero también puede aumentar el ruido aerodinámico y el ruido mecánico.

El objetivo no es simplemente seleccionar el motor más rápido.

En cambio, la geometría del impulsor, el diseño del motor, la estructura de la carcasa, el canal de flujo de aire, el sistema de rodamientos, el método de control de velocidad y el diseño de la instalación deben funcionar conjuntamente.

Esta es una de las razones por las que los sopladores centrífugos compactos utilizados para aplicaciones exigentes pueden ser considerablemente más sofisticados que los ventiladores de refrigeración miniatura comunes.

La relación entre el flujo de aire, la presión y el calor.

Un error común al seleccionar un ventilador es centrarse únicamente en el caudal de aire (CFM).

El flujo de aire medido con resistencia nula o muy baja no representa necesariamente el flujo de aire que el ventilador proporcionará dentro del producto terminado.

El sistema puede contener filtros, conductos, rejillas, tuberías, disipadores de calor, codos, válvulas u otras restricciones.

A medida que aumenta la resistencia, cambia el punto de funcionamiento del ventilador.

Por este motivo, los ingenieros deben examinar la curva presión-caudal e identificar el punto de funcionamiento real.

Un soplador con un alto caudal de aire libre puede tener un rendimiento deficiente en un sistema restrictivo.

Por el contrario, un ventilador con la capacidad de presión adecuada puede mantener un flujo de aire útil incluso cuando el sistema se vuelve más resistente.

El rendimiento térmico está relacionado con esta relación.

Si un ventilador se ve obligado a funcionar de forma ineficiente debido a que no está bien adaptado al sistema, el consumo eléctrico puede aumentar mientras que el flujo de aire útil sigue siendo insuficiente.

Esto puede generar calor innecesario.

Por lo tanto, la selección correcta del ventilador puede contribuir a la eficiencia térmica al mejorar la relación entre la entrada eléctrica y el flujo de aire útil.

El diseño compacto de los CPAP plantea un desafío en cuanto al embalaje.

El espacio es otro factor importante a considerar.

Las máquinas CPAP están diseñadas para ser lo suficientemente portátiles como para usarse en casa y, en muchos casos, para viajar.

Por lo tanto, un ventilador debe caber en un volumen interno limitado.

El diseñador debe tener en cuenta las dimensiones externas del ventilador, la posición de entrada, la posición de salida, los orificios de montaje, la disposición de los cables, la interfaz de control y el espacio libre circundante.

El ventilador no puede evaluarse únicamente como un componente independiente.

Debe integrarse en la arquitectura mecánica completa.

Un diseño centrífugo compacto puede ofrecer una ventaja, ya que el flujo de aire se puede redirigir a través de una carcasa en lugar de requerir un gran conducto axial abierto para el flujo de aire.

Esto puede facilitar a los ingenieros la creación de canales de flujo de aire internos compactos.

¿Qué hay de los purificadores de aire?

Los mismos principios térmicos y de flujo de aire se aplican a los purificadores de aire pequeños.

Un purificador compacto puede contener un sistema de filtrado que genera una resistencia significativa al flujo de aire.

Al mismo tiempo, el motor y los componentes electrónicos generan calor.

Por lo tanto, el ventilador debe realizar dos funciones a nivel del sistema.

Debe hacer circular el aire a través del filtro y ayudar a mantener la circulación deseada.

También debe permitir la ventilación de los componentes internos cuando así lo requiera la arquitectura del producto.

Los purificadores de aire compactos modernos suelen priorizar el funcionamiento silencioso. Por ejemplo, los purificadores de aire compactos para el hogar ofrecen varias velocidades de ventilador y modos de funcionamiento silenciosos, lo que demuestra la estrecha relación entre el control del flujo de aire y el rendimiento acústico en los productos domésticos.

Un soplador centrífugo miniatura seleccionado correctamente puede resultar especialmente útil cuando el producto requiere un flujo de aire dirigido a través de un filtro o una estructura de conducto confinada.

Los difusores de aroma también necesitan un flujo de aire controlado.

Los difusores de aromas son otro ejemplo de un aparato compacto en el que el flujo de aire puede influir en el rendimiento del producto.

Un dispositivo de aromaterapia puede contener un pequeño ventilador o un sistema de flujo de aire para distribuir la fragancia por el entorno circundante.

Dado que el producto suele colocarse en dormitorios, oficinas, salas de estar u otros espacios tranquilos, el ruido excesivo puede reducir la experiencia del usuario.

El tamaño físico de un difusor de aromas también limita el espacio disponible para el motor y el conducto de flujo de aire.

Algunos difusores de aromas comerciales utilizan una entrada de CC de 12 V y estructuras internas de flujo de aire compactas, lo que demuestra la importancia de los componentes de flujo de aire en miniatura en esta categoría de productos.

Para este tipo de aplicación, el ventilador no necesita necesariamente una presión extremadamente alta. En cambio, los ingenieros pueden priorizar dimensiones compactas, flujo de aire estable, bajo consumo de energía, bajo nivel de ruido y larga vida útil.

¿Por qué un ventilador de 12 voltios CC puede ser útil en productos compactos?

AVentilador de 12 voltios CCPuede resultar atractivo para muchos productos de bajo voltaje, ya que los 12 V ya se utilizan ampliamente en sistemas electrónicos y embebidos.

Puede simplificar la integración con las arquitecturas de alimentación existentes.

Sin embargo, el voltaje por sí solo no determina si un ventilador es adecuado.

Los ingenieros deben evaluar:

Tensión nominal

Rango de tensión de funcionamiento

Consumo actual

Velocidad

flujo de aire

Presión estática

Ruido

Estructura de soporte

Temperatura de funcionamiento

Esperanza de vida

Protección del motor

Configuración del conector

Dimensiones de montaje

Método de control

En el caso de un sistema CPAP u otro producto crítico, estos parámetros deben evaluarse en función de los requisitos reales de la aplicación.

Un ventilador pequeño con una tensión nominal adecuada puede resultar inadecuado si su capacidad de presión, nivel de ruido, rango de temperatura o fiabilidad no se ajustan a la aplicación.

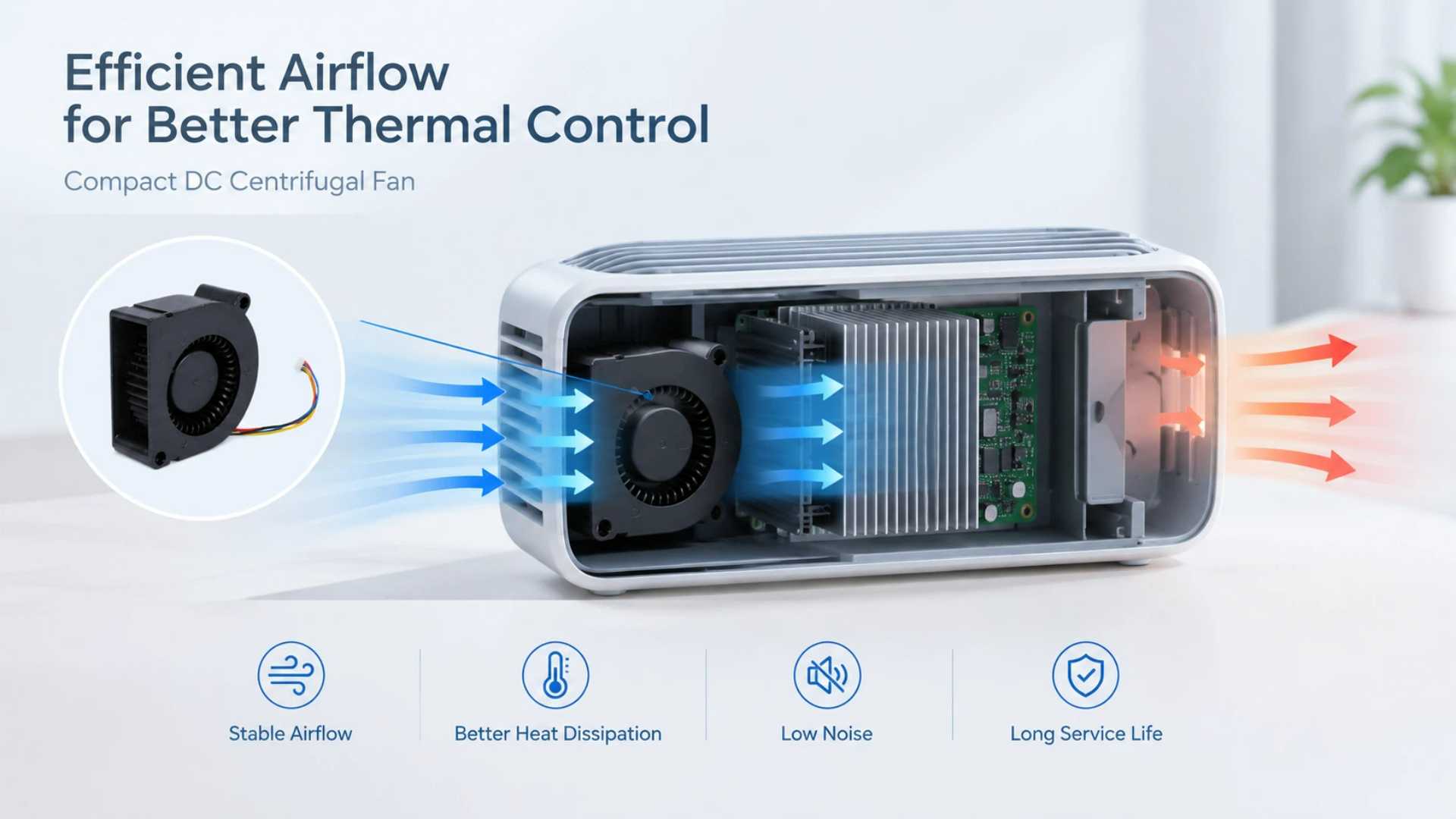

Cómo un pequeño soplador ayuda a reducir los puntos calientes internos

La ventaja térmica más práctica de un ventilador en miniatura suele ser la reducción de los puntos calientes localizados.

Imagínese una carcasa compacta que contenga un controlador de motor y un circuito de alimentación.

Sin un flujo de aire forzado, el calor puede permanecer concentrado alrededor de los componentes electrónicos.

Con un diseño adecuado del flujo de aire, se puede introducir aire ambiente más frío en el recinto, mientras que el aire más caliente se dirige hacia una salida.

Por lo tanto, el ventilador puede establecer una trayectoria térmica repetible.

Lo importante es que el ventilador no debe simplemente hacer circular aire caliente al azar dentro del recinto.

El flujo de aire debe diseñarse de forma intencionada.

El aire debe entrar desde un lugar relativamente fresco, pasar por encima o cerca de los componentes que generan calor y salir por una salida adecuada.

Aquí es donde el diseño del flujo de aire a nivel del sistema cobra importancia.

El papel de la carcasa del ventilador y el diseño del canal de flujo de aire

La carcasa que rodea a un soplador centrífugo no es meramente protectora.

Influye en la dirección del flujo de aire, la generación de presión, las fugas, el ruido y la eficiencia del sistema.

Los canales de flujo de aire mal diseñados pueden generar turbulencias y pérdidas de presión innecesarias.

Las curvas pronunciadas, los cambios bruscos de área, los pasillos estrechos y las salidas mal ubicadas pueden reducir el flujo de aire efectivo.

Por lo tanto, el ventilador y la carcasa del producto deben considerarse como un único sistema de flujo de aire.

Un fabricante puede seleccionar un ventilador de alto rendimiento, pero si el conducto del producto está mal diseñado, el rendimiento final puede resultar decepcionante.

Por eso, las pruebas de prototipos son esenciales.

Por qué la tecnología BLDC resulta atractiva para el funcionamiento a largo plazo.

La tecnología de motores de corriente continua sin escobillas se utiliza ampliamente en productos compactos de flujo de aire porque proporciona un funcionamiento eficiente y controlable sin la conmutación mecánica asociada a los motores tradicionales con escobillas.

Para aplicaciones que requieren un funcionamiento prolongado, la capacidad de controlar la velocidad electrónicamente también puede resultar valiosa.

Un controlador puede ajustar la velocidad del ventilador según la demanda del sistema.

Por ejemplo, un purificador de aire puede aumentar el flujo de aire cuando cambia la resistencia del filtro o la demanda de calidad del aire.

Un sistema de refrigeración compacto puede reducir la velocidad cuando la temperatura interna es baja y aumentarla cuando la temperatura sube.

Un sistema CPAP puede utilizar el funcionamiento controlado del ventilador como parte de su arquitectura de regulación de presión.

Algunos diseños de ventiladores para CPAP utilizan motores de corriente continua sin escobillas y control electrónico de velocidad, ya que un control preciso es importante para esta aplicación.

Por qué la selección del ventilador debe comenzar con el sistema.

El mejor soplador no es necesariamente el que tiene el mayor caudal de aire.

El mejor soplador es aquel que proporciona el rendimiento requerido en el punto de funcionamiento real del sistema.

Los ingenieros deben comenzar por definir la aplicación.

¿Qué caudal de aire se requiere?

¿Qué presión hay que superar?

¿De cuánto espacio disponemos?

¿Cuál es la temperatura ambiente prevista?

¿Cuánto tiempo funcionará el producto de forma continua?

¿Qué nivel de ruido es aceptable?

¿Qué voltaje está disponible?

¿Qué señal de control se requiere?

¿Qué nivel de fiabilidad debe alcanzarse?

¿Qué certificaciones y documentación se requieren?

Una vez conocidos estos parámetros, se puede seleccionar el soplador de forma más científica.

Ventiladores pequeños en otras aplicaciones electrónicas y domésticas

La demanda de soluciones de flujo de aire en miniatura va mucho más allá de las máquinas CPAP.

Los pequeños ventiladores y sopladores se utilizan cada vez más en sistemas de control electrónico, equipos de comunicación, fuentes de alimentación, equipos de carga, instrumentos de laboratorio, electrodomésticos y dispositivos portátiles.

Un electrodoméstico compacto puede requerir un ventilador para la refrigeración directa.

Otro puede necesitar ventilación para evitar la condensación.

Otro método puede utilizar el flujo de aire para distribuir la fragancia.

Otro podría necesitar ventilación alrededor de la fuente de alimentación.

Otro método podría utilizar un soplador para hacer circular el aire a través de un filtro.

Estas aplicaciones tienen diferentes requisitos de flujo de aire, pero el principio de diseño subyacente es similar.

El ventilador debe generar el flujo de aire adecuado a la presión correcta, funcionando a la vez de forma fiable dentro del espacio disponible.

¿Dónde encaja un ventilador Rocket RC en el mercado más amplio de ventiladores en miniatura?

La expresión "ventilador Rocket RC" se asocia con requisitos de flujo de aire y refrigeración compactos en equipos pequeños y aplicaciones relacionadas con el modelismo.

La lección de ingeniería importante no reside en el nombre de una categoría de producto específica, sino en el hecho de que los dispositivos pequeños pueden tener exigentes requisitos térmicos.

Los equipos de radiocontrol, los módulos electrónicos, los motores pequeños, las baterías y los sistemas de control pueden generar calor a pesar de sus dimensiones compactas.

Un pequeño ventilador puede ayudar a disipar el calor de estos componentes.

Esto demuestra un principio más amplio que también se aplica a los electrodomésticos.

La miniaturización no elimina los problemas térmicos.

A menudo, esto dificulta la gestión térmica.

¿Cuándo es más apropiado un ventilador pequeño de CA/CC?

No todas las aplicaciones requieren un soplador centrífugo.

Un ventilador pequeño de CA/CC puede ser una mejor opción cuando el producto necesita ventilación o refrigeración sencilla en lugar de alta presión estática.

Por ejemplo, un recinto con grandes aberturas de ventilación podría beneficiarse de un ventilador axial compacto.

Es posible que la carcasa de una fuente de alimentación solo necesite un simple intercambio de aire.

Un armario de control puede necesitar ventilación continua.

Una carcasa electrónica pequeña puede requerir un flujo de aire directo sobre un disipador de calor.

La clave está en adaptar la arquitectura del ventilador a la resistencia del flujo de aire.

Si el conducto de aire está abierto, un ventilador axial puede ser eficiente y económico.

Si el flujo de aire es restringido, un soplador centrífugo podría ser más apropiado.

El diseño térmico debe considerar todo el ciclo de vida del producto.

La gestión térmica no se trata solo de superar la prueba inicial.

Un producto puede experimentar diferentes condiciones a lo largo de su vida útil.

La acumulación de polvo puede aumentar la resistencia al flujo de aire.

Los filtros pueden bloquearse.

La temperatura ambiente puede variar.

Los rodamientos pueden sufrir desgaste.

Los componentes electrónicos pueden envejecer.

Las piezas de plástico pueden cambiar de características.

Por lo tanto, los fabricantes deberían tener en cuenta cómo cambia el rendimiento del ventilador con el tiempo.

En el caso de los purificadores de aire, la carga del filtro es especialmente importante.

En el caso de los productos electrónicos compactos, la acumulación de polvo puede influir en la ventilación.

En el caso de los sistemas CPAP, los largos periodos de funcionamiento hacen que la fiabilidad y el rendimiento estable sean especialmente importantes.

La calidad de fabricación es tan importante como el diseño del ventilador.

Un buen diseño de ventilador requiere, sin embargo, una fabricación consistente.

El impulsor debe mantener una precisión dimensional.

El motor necesita características eléctricas estables.

La estructura de la vivienda requiere una geometría uniforme.

El sistema de rodamientos debe ser fiable.

El equilibrado del rotor afecta a la vibración y al ruido.

La calidad del ensamblaje afecta al rendimiento a largo plazo.

Para los clientes B2B, esto significa que la evaluación de proveedores debe incluir algo más que un catálogo de productos.

Los fabricantes deben examinar la capacidad de producción, los equipos de prueba, la gestión de calidad, el control de materiales, el control de procesos y el servicio posventa.

China Chungfo Fan se centra en productos de gestión térmica, incluidos ventiladores de CC y CA, sopladores, ventiladores de flujo cruzado, ventiladores sin marco y motores de CC y CA, con capacidades de fabricación integradas que abarcan el desarrollo de productos, la fabricación de herramientas, el moldeo por inyección, el montaje superficial (SMT), el ensamblaje, las ventas y el servicio posventa.

Las pruebas son esenciales para la correcta aplicación.

Un soplador debe probarse en condiciones que representen el producto final.

Entre las pruebas importantes se incluyen la medición del flujo de aire, la medición de la presión estática, las pruebas de ruido, las pruebas de temperatura, las pruebas de vibración, las pruebas de resistencia y la evaluación de la seguridad eléctrica.

Para aplicaciones exigentes, los ingenieros también deberían examinar cómo se comporta el ventilador bajo diferentes condiciones de voltaje y temperatura.

Un producto que funciona bien a temperatura ambiente puede no ofrecer el mismo resultado en un entorno más caliente.

Del mismo modo, un ventilador que es silencioso al aire libre puede volverse notablemente más ruidoso cuando se instala dentro de un conducto mal diseñado.

Por lo tanto, probar el conjunto completo es más útil que probar solo el ventilador.

La importancia de los parámetros personalizados del ventilador

Los modelos de ventiladores estándar son prácticos, pero las aplicaciones OEM a menudo requieren personalización.

Es posible que el cliente necesite un voltaje específico.

El caudal de aire requerido puede estar entre dos modelos estándar.

Las dimensiones de montaje pueden estar restringidas.

Puede que sea necesario cambiar el conector.

Puede que sea necesario ajustar la longitud del cable.

El método de control puede requerir una entrada PWM.

El requisito de ruido puede exigir un diseño de impulsor diferente.

La temperatura de funcionamiento puede requerir materiales o cojinetes específicos.

Por eso, un proveedor con capacidad de desarrollo OEM y ODM puede aportar un valor añadido.

En lugar de adaptar el diseño del producto a un ventilador estándar, el componente de flujo de aire se puede optimizar en función del producto final.

Un proceso práctico de selección de dispositivos CPAP y aparatos compactos.

Un proceso de selección práctico puede comenzar con el recorrido real del flujo de aire del producto.

Primero, determine el caudal de aire necesario.

En segundo lugar, calcule o mida la resistencia del sistema.

En tercer lugar, identifique la presión requerida.

En cuarto lugar, determine el espacio de instalación disponible.

En quinto lugar, defina el voltaje y los requisitos eléctricos.

Sexto, establezca el nivel de ruido aceptable.

Séptimo, determine la duración prevista de funcionamiento.

Octavo, evalúe la temperatura ambiente y las condiciones térmicas internas.

En noveno lugar, seleccione una arquitectura de ventilador o soplador adecuada.

Décimo, realizar pruebas de prototipo.

Este proceso reduce el riesgo de seleccionar un ventilador basándose únicamente en el valor de caudal de aire que figura en el catálogo.

Por qué la gestión térmica puede mejorar la fiabilidad del producto

La temperatura es uno de los factores ambientales más importantes que afectan a los componentes electrónicos.

Cuando se acumula un calor excesivo, puede aumentar la tensión en los componentes.

Al establecer un flujo de aire controlado, un ventilador de refrigeración puede ayudar a reducir las diferencias de temperatura dentro del recinto.

Esto puede contribuir a unas condiciones de funcionamiento más estables.

Sin embargo, la refrigeración por ventilador no debe considerarse un sustituto de la selección adecuada de componentes ni del diseño térmico.

La fuente de calor, el disipador de calor, la carcasa, el flujo de aire y el ventilador deben funcionar conjuntamente.

Diseño para un funcionamiento silencioso

El silencio comienza con todo el sistema.

El motor, el cojinete, el impulsor, la carcasa, la estructura de montaje, el canal de flujo de aire y la geometría de salida pueden influir en el rendimiento acústico.

Las vibraciones mecánicas pueden transmitirse al interior del recinto.

La turbulencia del aire puede generar ruido de banda ancha.

Las restricciones bruscas al flujo de aire pueden producir ruido adicional.

Un montaje flojo puede aumentar la vibración.

Por lo tanto, el diseño de ventiladores de bajo nivel de ruido debe considerarse tanto desde la perspectiva del componente como del sistema.

Esto es especialmente importante para los electrodomésticos de dormitorio, los dispositivos de aromaterapia, los equipos de tratamiento de aire personal y las máquinas CPAP.

Por qué los electrodomésticos compactos necesitan algo más que un pequeño ventilador.

Un ventilador más pequeño no es automáticamente mejor.

Si el ventilador es demasiado pequeño, es posible que deba funcionar a una velocidad muy alta para lograr el flujo de aire necesario.

Una mayor velocidad puede aumentar el ruido y el consumo de energía.

Si el ventilador es demasiado grande, es posible que no quepa en el producto.

Si la capacidad de presión es insuficiente, el flujo de aire puede disminuir drásticamente una vez que el ventilador se instale detrás de un filtro o conducto.

Por lo tanto, la solución óptima es un diseño equilibrado.

El ventilador debe ser lo suficientemente pequeño como para integrarse en el producto, a la vez que proporciona un flujo de aire y una presión suficientes a una velocidad aceptable.

Los dispositivos CPAP y los electrodomésticos comparten un desafío de ingeniería común.

A primera vista, una máquina CPAP y un difusor de aromas parecen no tener casi nada en común.

Uno de ellos es un dispositivo médico.

El otro es un electrodoméstico.

Sin embargo, desde la perspectiva de la ingeniería del flujo de aire, comparten un desafío importante.

Ambos requieren un flujo de aire controlado dentro de una estructura compacta.

Ambos pueden beneficiarse de un funcionamiento con bajo nivel de ruido.

Ambos tienen un espacio de instalación limitado.

Ambos pueden funcionar durante períodos prolongados.

Ambos requieren una cuidadosa consideración de la generación de calor y la resistencia al flujo de aire.

La diferencia radica en el nivel de rendimiento requerido y el entorno normativo.

Para la CPAP y otras aplicaciones médicas, la selección de componentes debe basarse en las normas aplicables al dispositivo, el análisis de riesgos, la validación y los requisitos del fabricante. Nunca se debe asumir que un ventilador miniatura de uso general está aprobado para uso médico simplemente porque produce un flujo de aire suficiente.

El papel del ventilador Chungfo de China en la gestión térmica compacta

Para los fabricantes de productos, el proveedor de ventiladores es una parte importante de la cadena de suministro de ingeniería térmica.

China Chungfo Fan desarrolla y fabrica diversos componentes de gestión térmica para aplicaciones electrónicas y de electrodomésticos.

La gama de productos incluye ventiladores de CC, ventiladores de CA, sopladores centrífugos, ventiladores de flujo cruzado, ventiladores sin marco y motores de CC y CA.

El proceso de fabricación integra el diseño y desarrollo del producto, el desarrollo de moldes, el moldeo por inyección, el montaje superficial (SMT), el ensamblaje del producto terminado, el control de calidad, las ventas y el servicio posventa.

Las capacidades de prueba pueden incluir pruebas de flujo de aire y presión, equilibrado dinámico, pruebas de ruido, pruebas de temperatura y humedad, pruebas de alta y baja temperatura, pruebas de niebla salina, pruebas eléctricas y verificación de conformidad de materiales.

Para los clientes OEM, este enfoque integrado puede facilitar la evaluación de un ventilador según la aplicación real, en lugar de simplemente comprar un producto genérico de catálogo.

Cómo elegir el ventilador miniatura adecuado para un electrodoméstico nuevo.

Al desarrollar un nuevo sistema CPAP, purificador de aire, difusor de aromas o aparato electrónico, los ingenieros deben evitar comenzar con la pregunta: "¿Cuál es el ventilador más pequeño?".

Una pregunta mejor sería:

“¿Qué caudal de aire y qué nivel de presión requiere el sistema completo?”

Después de eso, el diseñador puede determinar el tamaño adecuado del ventilador.

La decisión final debe sopesar el flujo de aire, la presión, el ruido, el consumo de energía, la temperatura, las dimensiones, la fiabilidad, el control y los requisitos de fabricación.

Este enfoque puede prevenir muchos problemas comunes durante el desarrollo de prototipos.

Tendencias futuras en ventiladores pequeños para la gestión térmica

Es probable que los electrodomésticos compactos del futuro sigan reduciendo su tamaño a la vez que incorporen más componentes electrónicos y funciones.

Esto significa que la gestión térmica adquirirá cada vez más importancia.

El control inteligente del ventilador puede permitir que el sistema ajuste el flujo de aire según la temperatura, la presión, el modo de funcionamiento o la información de los sensores.

La tecnología BLDC permite un control preciso de la velocidad.

Un diseño mejorado del impulsor puede aumentar la eficiencia.

Una mejor estructura de las viviendas puede reducir las pérdidas de flujo de aire.

Un mejor equilibrio puede reducir las vibraciones.

Los materiales más avanzados pueden mejorar la resistencia a la temperatura y la durabilidad.

El resultado no será simplemente que los ventiladores sean más pequeños.

La industria se centrará cada vez más en módulos de flujo de aire más inteligentes y específicos para cada aplicación.

Conclusión

Los pequeños sopladores centrífugos de corriente continua pueden solucionar varios problemas importantes en equipos compactos.

En las máquinas CPAP, el ventilador debe funcionar en un entorno exigente donde es necesario considerar conjuntamente el flujo de aire, la presión, el ruido, el tamaño compacto, los largos períodos de funcionamiento y el comportamiento térmico.

El propio ventilador puede generar calor debido a las pérdidas del motor y la compresión, por lo que la gestión térmica se convierte en una parte importante del diseño general.

Los mismos principios se aplican a electrodomésticos compactos como purificadores de aire, difusores de aromas, dispositivos portátiles de tratamiento de aire, carcasas electrónicas y otros productos pequeños.

Un mini ventilador de 12 voltios CC puede ser útil en aplicaciones de bajo voltaje, mientras que un ventilador Rocket RC puede ilustrar la importancia de la gestión térmica en equipos compactos. Un pequeño ventilador de CA/CC puede ser una opción práctica cuando la aplicación requiere una ventilación sencilla en lugar de una alta presión estática.

Sin embargo, el principio más importante sigue siendo el mismo: la selección del ventilador debe basarse en el sistema de flujo de aire completo.

El flujo de aire, la presión estática, el ruido, la temperatura, el consumo de energía, las dimensiones, la fiabilidad, el control y la calidad de fabricación deben evaluarse conjuntamente.

Para los fabricantes de productos, trabajar con un proveedor experimentado en gestión térmica puede acortar el proceso de desarrollo y mejorar la uniformidad del producto final.

China Chungfo Fan ofrece una amplia gama de ventiladores de CC y CA, sopladores, ventiladores de flujo cruzado, ventiladores sin marco y motores para diferentes aplicaciones de gestión térmica y flujo de aire, con capacidades integradas de desarrollo y fabricación que satisfacen los requisitos de los fabricantes de equipos originales (OEM).

Preguntas frecuentes

P1. ¿Por qué se utilizan ventiladores centrífugos en las máquinas CPAP?

Los ventiladores centrífugos pueden proporcionar un flujo de aire dirigido y una presión estática útil en sistemas compactos. El flujo de aire de la CPAP debe pasar por una trayectoria definida, por lo que el rendimiento de la presión es importante además del flujo de aire libre.

P2. ¿El ventilador de una máquina CPAP también genera calor?

Sí. Las pérdidas del motor generan calor, y la compresión del aire también puede aumentar la temperatura del flujo de aire. Por lo tanto, el ventilador debe considerarse tanto una fuente de flujo de aire como una posible fuente de calor dentro del sistema.

P3. ¿Puede un ventilador axial estándar reemplazar un ventilador de CPAP?

No necesariamente. Los ventiladores axiales suelen ser adecuados para la refrigeración al aire libre, mientras que los sistemas CPAP requieren un flujo de aire y una presión controlados a través de un conducto de flujo restringido. La selección final debe basarse en los requisitos completos del sistema y en los requisitos aplicables al dispositivo médico.

P4. ¿Se pueden utilizar sopladores centrífugos en miniatura en purificadores de aire?

Sí. Pueden ser útiles cuando el aire necesita pasar a través de filtros o conductos internos estrechos. El ventilador debe seleccionarse según la resistencia del filtro, el caudal de aire requerido, el nivel de ruido deseado y el espacio disponible para su instalación.

P5. ¿Se pueden usar ventiladores pequeños en difusores de aromas?

Sí. Los ventiladores pequeños pueden ayudar a distribuir la fragancia o proporcionar ventilación interna, según la arquitectura del producto. El bajo nivel de ruido y las dimensiones compactas son especialmente importantes para dormitorios y hogares.

P6. ¿Qué deben tener en cuenta los ingenieros al seleccionar un ventilador pequeño de CC?

Entre los parámetros importantes se incluyen el voltaje, la corriente, el flujo de aire, la presión estática, la velocidad, el ruido, las dimensiones, el tipo de rodamiento, la temperatura de funcionamiento, la vida útil prevista, el método de control y los requisitos de instalación.

P7. ¿Un mini ventilador de 12 voltios de corriente continua es adecuado para cualquier aparato de bajo voltaje?

No. El voltaje es solo uno de los factores de selección. El ventilador también debe cumplir con los requisitos de flujo de aire, presión, ruido, temperatura, confiabilidad y dimensiones de la aplicación.

P8. ¿Por qué es importante la gestión térmica en los electrodomésticos compactos?

Las carcasas compactas tienen espacio limitado para la disipación natural del calor. El flujo de aire forzado puede ayudar a alejar el calor de los componentes electrónicos y reducir la acumulación de temperatura localizada.

P9. ¿Un mayor número de revoluciones por minuto (RPM) siempre significa mejor refrigeración?

No. Si bien una mayor velocidad puede aumentar el flujo de aire, también puede incrementar el ruido, el consumo de energía, las vibraciones y la generación de calor. El punto óptimo de funcionamiento depende del sistema en su conjunto.

P10. ¿Puede China Chungfo Fan proporcionar ventiladores personalizados?

China Chungfo Fan ofrece ventiladores de CC y CA, sopladores, ventiladores de flujo cruzado, ventiladores sin marco y motores, y puede brindar soporte para el desarrollo de productos orientados a fabricantes de equipos originales (OEM) y la personalización según los requisitos de la aplicación.
