Los dispositivos electrónicos se han vuelto cada vez más compactos, potentes e inteligentes durante la última década. Ya sea que se utilicen en automatización industrial, instrumentos médicos, sistemas de comunicación, equipos de almacenamiento de energía, dispositivos de seguridad o electrónica de consumo, estos sistemas generan más calor que nunca. Una gestión térmica eficaz ya no es simplemente una consideración de diseño, sino un factor crítico que determina la fiabilidad, la eficiencia y la vida útil del producto.

Entre diversas soluciones de refrigeración, el ventilador sin escobillas se ha convertido en la opción preferida debido a su alta eficiencia, larga vida operativa, rendimiento estable y bajos requisitos de mantenimiento. Un motor sin escobillas moderno puede funcionar continuamente durante decenas de miles de horas consumiendo relativamente poca energía, lo que lo hace ideal para equipos que funcionan las 24 horas del día.

Sin embargo, los requisitos de refrigeración rara vez son constantes. Un servidor puede generar poco calor mientras está inactivo, pero requerir un flujo de aire máximo durante cargas de computación intensas. Un controlador industrial puede experimentar cargas térmicas variables según los ciclos de producción. Un dispositivo médico puede necesitar un funcionamiento extremadamente silencioso durante condiciones normales y, al mismo tiempo, ser capaz de proporcionar una refrigeración potente cuando aumentan las temperaturas. Permitir simplemente que un ventilador funcione a máxima velocidad todo el tiempo desperdicia energía, aumenta el ruido y acorta la vida útil de los componentes.

Por eso la modulación por ancho de pulso, conocida comúnmente como PWM, se ha convertido en el estándar de la industria para el control de velocidad. En lugar de reducir el voltaje de alimentación, PWM regula de forma inteligente la velocidad del motor mediante señales digitales de control, permitiendo que el ventilador proporcione únicamente el flujo de aire necesario en cada momento.

Hoy en día, la tecnología de refrigeración controlada por PWM se utiliza ampliamente en servidores, equipos de telecomunicaciones, armarios de control industrial, sistemas de carga de vehículos eléctricos, sistemas de almacenamiento de energía con baterías, electrodomésticos inteligentes, dispositivos médicos y muchas otras aplicaciones. A medida que la gestión inteligente de la temperatura adquiere mayor importancia, comprender cómo funciona PWM se ha vuelto valioso no solo para los ingenieros, sino también para los responsables de compras y fabricantes de equipos que seleccionan la solución de refrigeración adecuada.

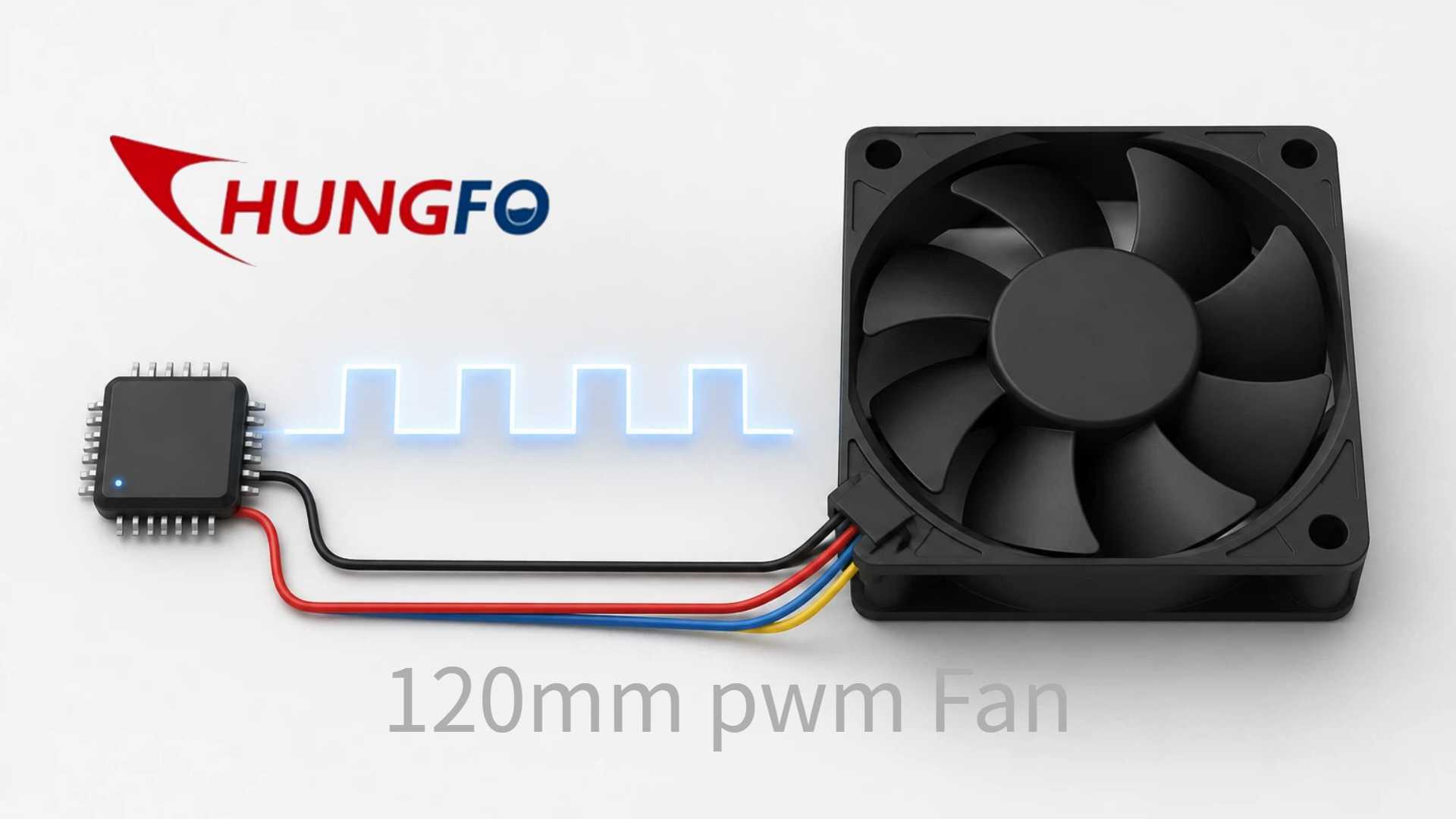

Este artículo explica cómo PWM regula un ventilador de 12 V y 120 mm, por qué funciona mejor que el control de voltaje tradicional y cómo las empresas pueden seleccionar el ventilador de refrigeración de CC más adecuado para una fiabilidad a largo plazo.

Comprender la modulación por ancho de pulso

La modulación por ancho de pulso es un método de control electrónico que ajusta la velocidad del motor sin cambiar continuamente el voltaje de entrada. En lugar de suministrar un voltaje menor para reducir la velocidad, el controlador conmuta rápidamente la señal de alimentación entre los estados de ENCENDIDO y APAGADO miles de veces por segundo.

Durante cada ciclo de conmutación, la proporción de tiempo que la señal permanece ENCENDIDA se denomina ciclo de trabajo. Al ajustar este ciclo de trabajo, el controlador determina la potencia media entregada al motor mientras sigue suministrando el voltaje completo de funcionamiento durante cada pulso.

Por ejemplo, si la señal PWM permanece ENCENDIDA solo durante una cuarta parte de cada ciclo, el ciclo de trabajo es del 25 por ciento. Si permanece ENCENDIDA durante la mitad del ciclo, el ciclo de trabajo pasa a ser del 50 por ciento. Con un ciclo de trabajo del 100 por ciento, la señal permanece completamente ENCENDIDA, permitiendo que el ventilador funcione a su velocidad máxima nominal.

Aunque el concepto parece sencillo, este rápido proceso de conmutación crea una regulación de velocidad altamente eficiente porque la energía eléctrica se transfiere con una pérdida mínima de potencia. Dado que el motor siempre recibe el voltaje completo durante cada pulso, mantiene un par más fuerte que un motor que funciona con voltaje reducido.

Esta característica hace que PWM sea especialmente adecuado para los diseños modernos de ventiladores sin escobillas, donde la eficiencia, la regulación precisa de velocidad y la fiabilidad son esenciales.

Por qué los ventiladores sin escobillas modernos de 12 V prefieren PWM

Muchos ventiladores de refrigeración antiguos ajustaban la velocidad reduciendo el voltaje de alimentación. Aunque este método puede disminuir la velocidad de rotación, también reduce el par del motor. A voltajes suficientemente bajos, el motor puede no arrancar o girar de manera inconsistente, especialmente cuando aumenta la resistencia ambiental o la fricción de los rodamientos.

PWM resuelve estos problemas manteniendo una alimentación constante de 12 voltios mientras controla de forma independiente el funcionamiento del motor.

En un ventilador sin escobillas típico de cuatro cables, dos cables proporcionan alimentación y tierra, un cable transmite señales de tacómetro para la monitorización de RPM y el cuarto cable recibe la señal de control PWM generada por el controlador del sistema.

En lugar de interrumpir la fuente de alimentación principal, la señal PWM se comunica directamente con el controlador interno del motor. El controlador interpreta el ciclo de trabajo recibido y ajusta la conmutación electrónica en consecuencia. Como resultado, la velocidad del ventilador cambia suavemente mientras mantiene un funcionamiento eléctrico estable.

Debido a que la electrónica interna continúa recibiendo una alimentación constante, el ventilador puede funcionar de manera fiable en un rango de velocidad mucho más amplio que las alternativas controladas por voltaje.

Esto es especialmente importante para sistemas de refrigeración de precisión donde el flujo de aire debe seguir de cerca las condiciones térmicas cambiantes sin introducir inestabilidad ni ruido acústico excesivo.

El principio de funcionamiento interno de los ventiladores controlados por PWM

Para comprender mejor la regulación PWM, es útil examinar la estructura interna de un ventilador de refrigeración sin escobillas.

A diferencia de los motores con escobillas que dependen de escobillas físicas para la conmutación eléctrica, los motores sin escobillas utilizan imanes permanentes fijados al rotor mientras las bobinas electromagnéticas permanecen fijas dentro del estator.

Los sensores de efecto Hall detectan continuamente la posición del rotor.

Un circuito controlador integrado procesa estas señales de los sensores y activa los devanados adecuados del estator en el momento preciso.

Cuando se añade el control PWM, el circuito controlador también recibe instrucciones digitales que indican la velocidad de funcionamiento deseada.

En lugar de simplemente reducir la potencia eléctrica, el controlador ajusta de forma inteligente la sincronización de la conmutación y el comportamiento de los interruptores según el ciclo de trabajo PWM.

Debido a que toda la conmutación ocurre electrónicamente, prácticamente no existe desgaste mecánico causado por contactos eléctricos.

Este diseño sin escobillas contribuye significativamente a la excepcional vida útil asociada con los ventiladores de refrigeración modernos.

Para equipos de grado industrial que funcionan continuamente durante todo el año, esta durabilidad representa una gran ventaja frente a los motores con escobillas tradicionales.

Frecuencia PWM y por qué 25 kHz es el estándar de la industria

Una pregunta frecuente entre los ingenieros se refiere a la frecuencia PWM.

¿Por qué la mayoría de los fabricantes recomiendan aproximadamente 25 kilohertz?

La respuesta implica tanto el rendimiento del motor como la audición humana.

Si PWM funciona a frecuencias relativamente bajas, el ruido de conmutación puede volverse audible. Las transiciones rápidas entre ENCENDIDO y APAGADO producen vibraciones que pueden generar sonidos agudos molestos.

La mayoría de las personas pueden escuchar frecuencias de hasta aproximadamente 20 kilohertz.

Al seleccionar una frecuencia PWM alrededor de 25 kilohertz, los fabricantes sitúan la frecuencia de conmutación fuera del rango auditivo normal, reduciendo significativamente el ruido audible.

Las frecuencias más altas también permiten un control del motor más suave porque el controlador recibe actualizaciones de control con mayor frecuencia.

Sin embargo, aumentar la frecuencia indefinidamente no resulta beneficioso.

Las frecuencias de conmutación extremadamente altas aumentan las pérdidas de conmutación electrónica y pueden generar interferencias electromagnéticas innecesarias.

Por lo tanto, aproximadamente 25 kilohertz se ha convertido en un excelente equilibrio entre eficiencia, confort acústico, estabilidad electrónica y compatibilidad de fabricación.

Hoy en día, muchos fabricantes de servidores, empresas de automatización industrial y proveedores de equipos de telecomunicaciones especifican el control PWM de 25 kilohertz como parte de los requisitos de sus sistemas de refrigeración.

Cómo cambia la velocidad del ventilador el ciclo de trabajo

El ciclo de trabajo es el parámetro más importante en el control PWM.

En lugar de cambiar continuamente el voltaje, el controlador simplemente cambia cuánto tiempo permanece activo cada pulso de conmutación.

Un ciclo de trabajo bajo proporciona menos potencia media, lo que hace que el motor gire más lentamente.

A medida que aumenta el ciclo de trabajo, el flujo de aire, la presión estática y la velocidad de rotación aumentan gradualmente.

Por ejemplo, un ventilador sin escobillas que funciona con un ciclo de trabajo del 20 por ciento puede proporcionar suficiente flujo de aire para el funcionamiento en espera.

Cuando aumentan las temperaturas internas, el controlador puede incrementar automáticamente el ciclo de trabajo al 50 por ciento, proporcionando refrigeración adicional mientras mantiene un funcionamiento relativamente silencioso.

Durante la carga máxima del sistema, el ciclo de trabajo puede aumentar al 100 por ciento, permitiendo que el ventilador proporcione su máxima capacidad de flujo de aire.

Debido a que este ajuste ocurre continuamente, el sistema de refrigeración responde dinámicamente a las condiciones ambientales cambiantes.

En lugar de desperdiciar energía mediante un funcionamiento continuo a máxima velocidad, PWM permite una gestión térmica inteligente que equilibra el rendimiento de refrigeración, el consumo de energía y el confort acústico.

Los controladores inteligentes modernos suelen combinar sensores de temperatura, microcontroladores y algoritmos PWM para optimizar automáticamente la refrigeración durante todo el ciclo de funcionamiento del equipo.

Esta estrategia de refrigeración adaptable ahora es común en computadoras industriales, sistemas de fabricación inteligente, estaciones base de comunicación, sistemas de almacenamiento de energía con baterías, instrumentos de laboratorio de precisión y productos electrónicos de consumo de alto rendimiento.

Incluso los productos compactos que requieren una solución de ventilador 5015 de 24 Vadoptan cada vez más principios PWM para mejorar la eficiencia y reducir el consumo innecesario de energía, demostrando cómo el control digital de velocidad se ha convertido en una característica estándar en múltiples plataformas de voltaje.

PWM frente a la regulación de voltaje tradicional

Aunque tanto el control PWM como la regulación de voltaje pueden reducir la velocidad de un ventilador de refrigeración, sus principios de funcionamiento son fundamentalmente diferentes. Comprender estas diferencias ayuda a los ingenieros a seleccionar la solución de refrigeración más adecuada para sus equipos.

La regulación de voltaje cambia la velocidad del motor reduciendo el voltaje de alimentación. Por ejemplo, un ventilador de 12 V puede recibir solo 9 V o 7 V para reducir su rotación. Aunque este método parece sencillo, también reduce el par disponible del motor. Bajo una resistencia elevada o en entornos de baja temperatura, el ventilador puede tener dificultades para arrancar, girar de forma irregular o incluso detenerse por completo.

El control PWM evita estos problemas porque el motor continúa recibiendo una fuente de alimentación estable de 12 V. Solo cambia la señal de control, lo que permite que el circuito controlador interno regule el funcionamiento del motor sin sacrificar el rendimiento de arranque.

Este enfoque ofrece varias ventajas importantes. El motor arranca de forma más fiable, mantiene una rotación estable a velocidades más bajas, responde rápidamente a los cambios de temperatura y genera menos calor innecesario dentro del controlador electrónico. Estos beneficios explican por qué los equipos industriales modernos, servidores, sistemas de comunicación y dispositivos médicos dependen cada vez más de PWM en lugar de simples ajustes de voltaje.

Para aplicaciones que requieren una gestión precisa del flujo de aire, PWM se ha convertido en la tecnología preferida para todo ventilador de refrigeración de CC de alta calidad.

Ventiladores sin escobillas de tres y cuatro cables

Otra pregunta común se refiere a la diferencia entre los ventiladores de refrigeración de tres y cuatro cables.

Un ventilador sin escobillas de tres cables normalmente incluye un cable de alimentación positivo, un cable de tierra y un cable de salida del tacómetro. El tacómetro informa continuamente la velocidad de rotación del ventilador al controlador, permitiendo que el sistema supervise las condiciones de funcionamiento. Sin embargo, el control de velocidad normalmente depende de cambiar el voltaje de alimentación.

Un ventilador de cuatro cables añade un cable de control PWM independiente. En lugar de variar el voltaje de entrada, el controlador envía señales digitales PWM a través de este cuarto cable mientras el ventilador continúa recibiendo una alimentación constante de 12 V.

Separar la entrega de energía del control de velocidad ofrece varios beneficios importantes.

El ventilador puede funcionar de manera uniforme en un rango de RPM mucho más amplio.

El rendimiento a baja velocidad se vuelve más estable.

La respuesta a la temperatura se vuelve más rápida.

La precisión de velocidad mejora significativamente.

El ruido puede reducirse sin sacrificar el rendimiento de refrigeración.

Estas ventajas hacen que los ventiladores PWM de cuatro cables sean la opción preferida para sistemas electrónicos inteligentes donde se requiere una gestión térmica automática.

Aplicaciones comunes de los ventiladores de refrigeración controlados por PWM

La tecnología PWM ahora se encuentra en casi todas las industrias que requieren una gestión térmica fiable.

Los equipos de automatización industrial utilizan refrigeración inteligente para mantener temperaturas estables dentro de armarios eléctricos, controladores programables y sistemas de control de movimiento.

Los equipos de comunicación dependen de una refrigeración continua porque los conmutadores de red, dispositivos de transmisión óptica y centros de datos funcionan las veinticuatro horas del día. El ajuste dinámico del flujo de aire reduce el consumo de energía mientras mantiene un rendimiento de red fiable.

Los equipos médicos también se benefician de la regulación PWM. Los instrumentos de diagnóstico, sistemas de monitorización de pacientes, analizadores de laboratorio y equipos de imagen suelen requerir tanto bajo ruido acústico como temperaturas de funcionamiento altamente estables. PWM permite un funcionamiento silencioso durante cargas normales mientras aumenta automáticamente el flujo de aire cuando se necesita refrigeración adicional.

Los sistemas de almacenamiento de energía representan otra aplicación en rápida expansión. Los paquetes de baterías de litio generan cantidades variables de calor dependiendo de las condiciones de carga y descarga. El control PWM inteligente permite que el rendimiento de refrigeración coincida con las condiciones de funcionamiento de la batería, mejorando tanto la eficiencia como la vida útil de la batería.

Las estaciones de carga de vehículos eléctricos se han convertido en otro mercado importante. La carga rápida genera un calor significativo dentro de los módulos de potencia y convertidores. Ajustar automáticamente la velocidad del ventilador ayuda a mejorar la fiabilidad de la carga mientras reduce el consumo innecesario de energía durante el funcionamiento en espera.

Los productos electrónicos de consumo también siguen adoptando refrigeración controlada por PWM. Los ordenadores para juegos, las estaciones de trabajo profesionales, los servidores domésticos, los electrodomésticos inteligentes y los sistemas de entretenimiento se benefician de un funcionamiento más silencioso y una mayor eficiencia energética.

Incluso los productos electrónicos compactos que utilizan un diseño de ventilador de 5 voltios incorporan cada vez más un control PWM inteligente para optimizar la refrigeración mientras minimizan el consumo de energía.

Cómo elegir el ventilador de refrigeración de CC adecuado

Seleccionar el ventilador de refrigeración correcto implica mucho más que simplemente hacer coincidir el voltaje.

Los ingenieros deben determinar primero el flujo de aire requerido en función del calor total generado por el equipo. El flujo de aire se mide comúnmente en pies cúbicos por minuto, mientras que la presión estática adquiere especial importancia cuando el aire debe pasar a través de disipadores de calor densos, filtros o canales de ventilación confinados.

Los requisitos de ruido también deben considerarse cuidadosamente. Los equipos de oficina, dispositivos médicos y productos electrónicos de consumo suelen requerir un funcionamiento extremadamente silencioso, lo que convierte a los ventiladores controlados por PWM en una excelente opción porque reducen automáticamente la velocidad siempre que no sea necesario un flujo de aire completo.

La selección del rodamiento afecta directamente a la vida útil. Los rodamientos de manguito proporcionan soluciones económicas para equipos de uso general, mientras que los rodamientos de doble bola ofrecen una vida útil de funcionamiento significativamente más larga y un mejor rendimiento bajo altas temperaturas o funcionamiento continuo.

Las condiciones ambientales nunca deben pasarse por alto. Los equipos que funcionan en exteriores o en entornos industriales exigentes pueden requerir resistencia al polvo, protección contra la humedad, resistencia a la corrosión o amplios rangos de temperatura de funcionamiento.

La compatibilidad con el sistema de control es igualmente importante. Los ingenieros deben confirmar si el controlador admite comunicación PWM estándar y si se requiere retroalimentación de RPM para la supervisión del sistema.

Seleccionar un ventilador sin escobillas de alta calidad de un fabricante experimentado garantiza que todos estos factores de rendimiento funcionen conjuntamente para proporcionar una refrigeración fiable a largo plazo.

Por qué fabricantes de todo el mundo eligen Chungfo Fan

La refrigeración fiable comienza con una fabricación fiable.

Chungfo Fan se ha especializado en soluciones de gestión térmica durante más de veinte años, atendiendo a clientes de automatización industrial, productos electrónicos de consumo, equipos médicos, telecomunicaciones, refrigeración, fuentes de alimentación, energía renovable y fabricación inteligente.

Nuestra cartera de productos incluye ventiladores axiales de CC, ventiladores axiales de CA, sopladores centrífugos, ventiladores de flujo cruzado,ventiladores sin marcoy soluciones de refrigeración personalizadas diseñadas para satisfacer diversos requisitos de aplicación.

Nuestra instalación de fabricación utiliza líneas de producción automatizadas avanzadas respaldadas por completos sistemas de gestión de calidad. Cada etapa de producción se supervisa cuidadosamente para garantizar un rendimiento constante del producto.

Cada ventilador sin escobillas se somete a una inspección rigurosa antes del envío, que incluye pruebas de flujo de aire, medición de presión estática, verificación de velocidad, pruebas de equilibrio dinámico, evaluación de ruido, inspección de seguridad eléctrica, funcionamiento a alta temperatura, pruebas de fiabilidad a baja temperatura y validación de resistencia de larga duración.

Nuestro equipo de ingeniería también trabaja estrechamente con clientes OEM y ODM para proporcionar soluciones térmicas personalizadas.

Los servicios incluyen optimización de parámetros PWM, personalización de velocidad, configuración de conectores, personalización de cables, diseño impermeable, protección con clasificación IP, selección de rodamientos, optimización de motores y etiquetado privado.

Ya sea que los clientes necesiten un producto compacto de ventilador de 5 voltios para dispositivos electrónicos portátiles o un ventilador de refrigeración de CC de alto rendimiento para equipos industriales exigentes, Chungfo Fan proporciona capacidades de fabricación fiables respaldadas por un soporte de ingeniería experimentado.

Al combinar tecnología de producción avanzada con un estricto control de calidad, ayudamos a los clientes a mejorar la fiabilidad de sus productos mientras acortamos los ciclos de desarrollo y reducimos el riesgo general del proyecto.

Tendencias futuras de la tecnología de refrigeración PWM

La gestión térmica continúa evolucionando junto con los avances en inteligencia artificial, automatización industrial, computación en la nube, energía renovable y transporte eléctrico.

Los futuros sistemas de refrigeración serán cada vez más inteligentes en lugar de funcionar simplemente a velocidades fijas.

Los sensores de temperatura integrados, los algoritmos de control inteligente, la conectividad del Internet de las cosas y las tecnologías de mantenimiento predictivo permitirán que los ventiladores de refrigeración respondan automáticamente a las condiciones operativas cambiantes.

La inteligencia artificial podría incluso predecir futuras cargas térmicas basándose en el comportamiento del equipo, permitiendo que los sistemas PWM ajusten el flujo de aire antes de que ocurra un sobrecalentamiento.

Las normativas de eficiencia energética en todo el mundo también están impulsando a los fabricantes a adoptar soluciones de refrigeración más inteligentes que reduzcan el consumo eléctrico sin comprometer el rendimiento.

A medida que los dispositivos electrónicos continúan haciéndose más pequeños mientras producen una mayor potencia informática, la demanda de tecnología inteligente de ventiladores sin escobillas seguirá creciendo en prácticamente todas las industrias.

Conclusión

La modulación por ancho de pulso ha transformado la forma en que funcionan los sistemas modernos de refrigeración. En lugar de depender de una reducción ineficiente de voltaje, PWM utiliza señales digitales inteligentes para regular la velocidad del motor con una precisión notable mientras mantiene el voltaje de funcionamiento completo.

Este enfoque proporciona un funcionamiento más suave, mayor eficiencia, menor ruido, mejor rendimiento de arranque, menor consumo de energía y una vida útil más larga. Estas ventajas explican por qué PWM se ha convertido en el método de control estándar para los productos actuales de ventiladores sin escobillas de 12 V.

Desde la automatización industrial y las telecomunicaciones hasta los equipos médicos, el almacenamiento de energía en baterías, la infraestructura de carga de vehículos eléctricos y los productos electrónicos de consumo, las soluciones de refrigeración controladas por PWM siguen impulsando la próxima generación de sistemas electrónicos de alto rendimiento.

Elegir elventilador axial de 230 Vadecuado implica más que seleccionar el voltaje correcto. El flujo de aire, la presión estática, el diseño de los rodamientos, la compatibilidad de control, la protección ambiental, la calidad de fabricación y el soporte de ingeniería contribuyen a la fiabilidad a largo plazo.

Con décadas de experiencia en fabricación, capacidades de producción avanzadas y un compromiso con la innovación continua, Chungfo Fan sigue dedicado a proporcionar soluciones de refrigeración eficientes, fiables y personalizadas para clientes de todo el mundo. Ya sea que su proyecto requiera un ventilador de refrigeración industrial estándar, un diseño especializado de ventilador de 5 voltios o una solución de gestión térmica totalmente personalizada, nuestro equipo experimentado está preparado para ayudarle a lograr un rendimiento fiable incluso en las aplicaciones más exigentes.
