Las estaciones base de telecomunicaciones son la base de las redes de comunicación inalámbricas modernas. Desde macroestaciones 4G y celdas pequeñas 5G hasta gabinetes de comunicación exteriores, unidades de radio, equipos de banda base y sistemas de comunicación de borde, estas instalaciones deben operar de forma continua en condiciones ambientales exigentes. A diferencia de los productos electrónicos comunes, se espera que las estaciones base de telecomunicaciones permanezcan operativas las 24 horas del día, a menudo en lugares donde el mantenimiento es difícil y las temperaturas ambiente pueden variar drásticamente.

A medida que las tecnologías de comunicación se vuelven más rápidas y los equipos más compactos, la gestión térmica se ha convertido en un aspecto cada vez más importante del diseño de estaciones base. Una mayor capacidad de procesamiento, una mayor capacidad de transmisión y una mayor densidad de equipos pueden generar un calor significativamente mayor dentro de los gabinetes de comunicación. Si este calor no se puede disipar de manera eficiente, las temperaturas internas pueden aumentar, provocando estrangulamiento térmico, degradación del rendimiento, envejecimiento de los componentes, alarmas o incluso apagones inesperados.

Esta es una de las principales razones por las que los ventiladores de extracción de alta velocidad se consideran con frecuencia para los sistemas de refrigeración de estaciones base de telecomunicaciones. Un ventilador de alta velocidad puede generar un flujo de aire potente en un espacio de instalación reducido, mejorar la disipación del calor y ayudar a mantener una temperatura estable alrededor de los componentes electrónicos críticos. Sin embargo, las RPM por sí solas no determinan si un ventilador es adecuado. El flujo de aire, la presión estática, la geometría del ventilador, la tensión de funcionamiento, la fiabilidad, la protección ambiental y las funciones de control deben tenerse en cuenta conjuntamente.

Para los fabricantes de equipos de comunicación y los integradores de sistemas, comprender la relación entre la velocidad del ventilador y el rendimiento térmico es, por lo tanto, esencial a la hora de seleccionar un ventilador de refrigeración para una estación base.

¿Por qué las estaciones base de telecomunicaciones generan tanto calor?

Casi todos los dispositivos electrónicos dentro de una estación base de telecomunicaciones consumen energía eléctrica, y una gran parte de esa energía se convierte en calor. Los equipos de radiofrecuencia, las unidades de procesamiento de banda base, las fuentes de alimentación, los módulos ópticos, los conmutadores, los enrutadores y otros componentes electrónicos contribuyen a la carga térmica total.

La situación se complica en la infraestructura 5G, ya que los equipos de comunicación modernos están diseñados para procesar cantidades de datos mucho mayores con menor latencia. Un mayor rendimiento de procesamiento puede aumentar el consumo eléctrico, mientras que el diseño compacto de los equipos puede incrementar la densidad de calor dentro de un espacio reducido.

El problema no radica simplemente en la cantidad total de calor. La distribución del calor también es importante. Un gabinete puede tener una temperatura promedio aceptable, mientras que los componentes individuales experimentan temperaturas locales mucho más elevadas. Estos puntos calientes localizados pueden ser especialmente peligrosos para semiconductores de potencia, procesadores, módulos de comunicación y otros componentes sensibles a la temperatura.

Las investigaciones sobre la refrigeración de las estaciones base de comunicaciones han puesto de relieve la importancia de la organización del flujo de aire, ya que una distribución deficiente puede generar puntos calientes localizados y aumentar la temperatura de los equipos de comunicación. En un estudio de campo, se identificó la mejora de la distribución del aire como un factor importante para mantener la temperatura de los equipos y reducir el consumo de energía para la refrigeración.

Por este motivo, un ventilador de extracción bien diseñado no debe limitarse a mover el aire, sino que debe contribuir a establecer un flujo de aire predecible a través del gabinete.

¿Qué función cumple realmente un ventilador extractor de altas revoluciones por minuto?

La función principal de un ventilador extractor es eliminar el aire caliente de un recinto y favorecer la entrada de aire más frío a través de las aberturas designadas. Esto crea una convección forzada continua y evita que el calor quede atrapado alrededor de los componentes electrónicos.

RPM significa revoluciones por minuto. En general, aumentar la velocidad del ventilador puede incrementar el flujo de aire y la presión, aunque la relación exacta depende del diseño del ventilador. Un ventilador con mayor velocidad de rotación puede mover un mayor volumen de aire en un espacio reducido y puede ser especialmente útil cuando la carcasa contiene filtros, rejillas, disipadores de calor, conductos u otros componentes que restringen el flujo de aire.

Por ejemplo, un ventilador de baja velocidad puede proporcionar un flujo de aire adecuado al funcionar al aire libre, pero su rendimiento puede disminuir considerablemente una vez instalado detrás de una rejilla o filtro protector. Un diseño de mayor velocidad puede proporcionar la presión adicional necesaria para mantener un flujo de aire útil en estas condiciones reales de funcionamiento.

Por eso, los ingenieros deben evitar seleccionar ventiladores basándose únicamente en el caudal de aire libre. Un ventilador que proporciona un caudal elevado a presión estática cero no necesariamente ofrece la refrigeración suficiente una vez instalado en un armario de telecomunicaciones real.

La relación entre el flujo de aire y la resistencia es uno de los conceptos más importantes en la selección de ventiladores.

¿Por qué es importante la presión estática para la refrigeración de las telecomunicaciones?

La presión estática representa la capacidad del ventilador para superar la resistencia dentro del recorrido del flujo de aire. En un gabinete de telecomunicaciones, el flujo de aire rara vez circula por un entorno completamente abierto.

El aire puede tener que pasar por una rejilla de entrada, un filtro de polvo, un disipador de calor, módulos electrónicos, una malla protectora, conductos estrechos y una abertura de escape antes de salir del gabinete. Cada uno de estos componentes puede generar una pérdida de presión.

Cuando aumenta la resistencia a la presión, disminuye el flujo de aire real de un ventilador. Por lo tanto, un ventilador con un alto flujo de aire libre puede tener un rendimiento deficiente en un recinto real si no puede generar suficiente presión.

Aquí es donde unventilador de extracción de altas RPMEsto puede ofrecer una ventaja. Una mayor velocidad de rotación puede ayudar al ventilador a mantener un flujo de aire útil a pesar de la mayor resistencia del sistema. Sin embargo, los ingenieros siempre deben evaluar la curva de rendimiento del ventilador en lugar de basarse únicamente en sus RPM máximas o en su valor máximo de flujo de aire.

Un buen diseño de refrigeración para telecomunicaciones comienza con el cálculo del flujo de aire necesario para todo el sistema. El diseñador debe estimar la carga térmica, determinar el aumento de temperatura admisible, identificar la resistencia al flujo de aire y, a continuación, seleccionar un ventilador que pueda funcionar eficazmente en el punto de operación requerido del sistema.

¿Por qué es útil un alto régimen de revoluciones por minuto en los armarios de telecomunicaciones compactos?

El espacio es una de las principales limitaciones de los equipos de telecomunicaciones modernos. Los equipos de comunicación son cada vez más pequeños, mientras que su capacidad de procesamiento sigue aumentando. Esto significa que los ingenieros a menudo necesitan disipar más calor de un volumen físico menor.

Un ventilador más grande puede mover más aire a menor velocidad de rotación, pero es posible que no haya suficiente espacio para instalarlo. Un ventilador compacto de altas revoluciones por minuto (RPM) puede ser una alternativa práctica cuando el espacio disponible para el montaje es limitado.

Esto es especialmente relevante para pequeños gabinetes de comunicaciones, unidades de radio, equipos de red y gabinetes compactos para exteriores. En estas aplicaciones, aumentar la velocidad del ventilador puede ayudar a lograr el rendimiento térmico requerido sin aumentar significativamente las dimensiones físicas del sistema de refrigeración.

Sin embargo, las altas revoluciones por minuto no deben considerarse una solución automática. Una mayor velocidad también puede aumentar el ruido, la vibración, la tensión en los cojinetes y el consumo de energía. El objetivo correcto no es alcanzar las máximas revoluciones por minuto posibles, sino lograr el flujo de aire y la presión requeridos con el menor coste energético y acústico posible.

El papel del ventilador de refrigeración de CC en los equipos de telecomunicaciones

AVentilador de refrigeración CCEl diseño suele ser atractivo para los equipos de telecomunicaciones porque muchos sistemas de comunicación ya utilizan arquitecturas de alimentación de CC. La infraestructura de telecomunicaciones suele funcionar con sistemas de alimentación de CC dedicados, lo que hace que los ventiladores de refrigeración de CC sean fáciles de integrar directamente.

Un ventilador de CC también puede admitir el control de velocidad, la monitorización y la gestión térmica a nivel de sistema. Según el diseño, las señales de control pueden utilizarse para monitorizar la velocidad del ventilador o detectar condiciones de funcionamiento anómalas.

Para instalaciones de telecomunicaciones remotas, esta funcionalidad puede ser extremadamente valiosa. Una estación base puede estar ubicada en una zona rural, en una azotea, junto a una carretera o en cualquier otro lugar donde la inspección manual frecuente sea impracticable. Si un ventilador de refrigeración falla sin previo aviso, el consiguiente aumento de temperatura puede afectar a los equipos de comunicación.

Por lo tanto, los sistemas de refrigeración de telecomunicaciones modernos suelen beneficiarse de ventiladores que pueden proporcionar información sobre la velocidad, alarmas de fallos u otras funciones de monitorización.

¿Por qué se utilizan tanto los ventiladores axiales sin escobillas de CC?

Ventiladores axiales sin escobillas de CCSon muy adecuados para muchas aplicaciones de refrigeración en telecomunicaciones porque combinan dimensiones compactas, flujo de aire directo y conmutación electrónica eficiente.

A diferencia de los motores tradicionales con escobillas, los motores sin escobillas no dependen de escobillas mecánicas para la conmutación. Esto elimina una importante fuente de desgaste mecánico y hace que la tecnología sea idónea para aplicaciones que requieren largos periodos de funcionamiento continuo.

Un ventilador axial mueve el aire generalmente en paralelo al eje. Esto lo hace particularmente eficaz cuando el objetivo es mover un gran volumen de aire a través de un armario o conducto de ventilación.

Los equipos de telecomunicaciones también se benefician de la capacidad de control de los motores de CC sin escobillas. La velocidad del ventilador se puede ajustar según la temperatura o la carga del equipo. Durante los periodos de menor demanda térmica, el ventilador puede funcionar a menor velocidad. Cuando la temperatura interna aumenta, el controlador puede incrementar la velocidad del ventilador para proporcionar una mayor capacidad de refrigeración.

Este método permite reducir el consumo de energía y el ruido innecesarios, al tiempo que se mantiene la seguridad térmica.

Un alto número de revoluciones por minuto no significa que el ventilador deba funcionar a máxima velocidad todo el tiempo. Un sistema de control bien diseñado puede proporcionar alta velocidad cuando sea necesario, a la vez que permite un funcionamiento a menor velocidad en condiciones normales.

Selección de ventiladores axiales para gabinetes de telecomunicaciones

El término ventilador axial se utiliza a veces de forma generalizada al hablar de soluciones de ventilación forzada, pero los ingenieros deben distinguir entre las características del flujo de aire axial y centrífugo al seleccionar un producto.

Los ventiladores axiales suelen ser la opción preferida cuando se necesita hacer pasar un gran volumen de aire a través de un flujo relativamente directo. Los ventiladores centrífugos pueden ser más adecuados cuando el sistema requiere mayor presión y el flujo de aire debe circular por conductos o pasajes estrechos.

En el caso de un armario de telecomunicaciones, la elección correcta depende de la estructura de la carcasa, la resistencia a la presión y la arquitectura de refrigeración.

Si el gabinete cuenta con grandes aberturas de ventilación y un flujo de aire relativamente abierto, un ventilador axial puede ser una solución eficiente. Si el aire debe pasar a través de un intercambiador de calor denso, un canal estrecho o un sistema de conductos complejo, un ventilador o soplador de mayor presión podría ser más adecuado.

Esta distinción es importante porque seleccionar el tipo de ventilador incorrecto puede resultar en un rendimiento de refrigeración decepcionante, incluso cuando el flujo de aire nominal parece suficiente.

Altas revoluciones por minuto y alta eficiencia de disipación de calor.

La disipación del calor en un recinto cerrado se puede explicar mediante la relación básica entre la carga térmica, el flujo de aire y el aumento de temperatura.

Cuando un sistema genera una cantidad fija de calor, aumentar la cantidad de aire que pasa a través del recinto generalmente puede reducir el aumento de temperatura entre el aire de entrada y el de salida, siempre que el aire de entrada sea lo suficientemente más frío que el aire interno.

Esto significa que las altas revoluciones por minuto pueden ser útiles cuando se requiere un flujo de aire adicional para gestionar una carga térmica elevada.

However, thermal performance depends on more than airflow quantity. The location of the inlet, the position of heat-generating components, the direction of fan rotation, the exhaust location and the internal structure of the cabinet all affect the actual cooling result.

If the fan creates airflow that bypasses the hottest components, the theoretical airflow rating may not translate into effective component cooling.

This is why airflow organization is as important as fan performance.

The Importance Of Airflow Direction

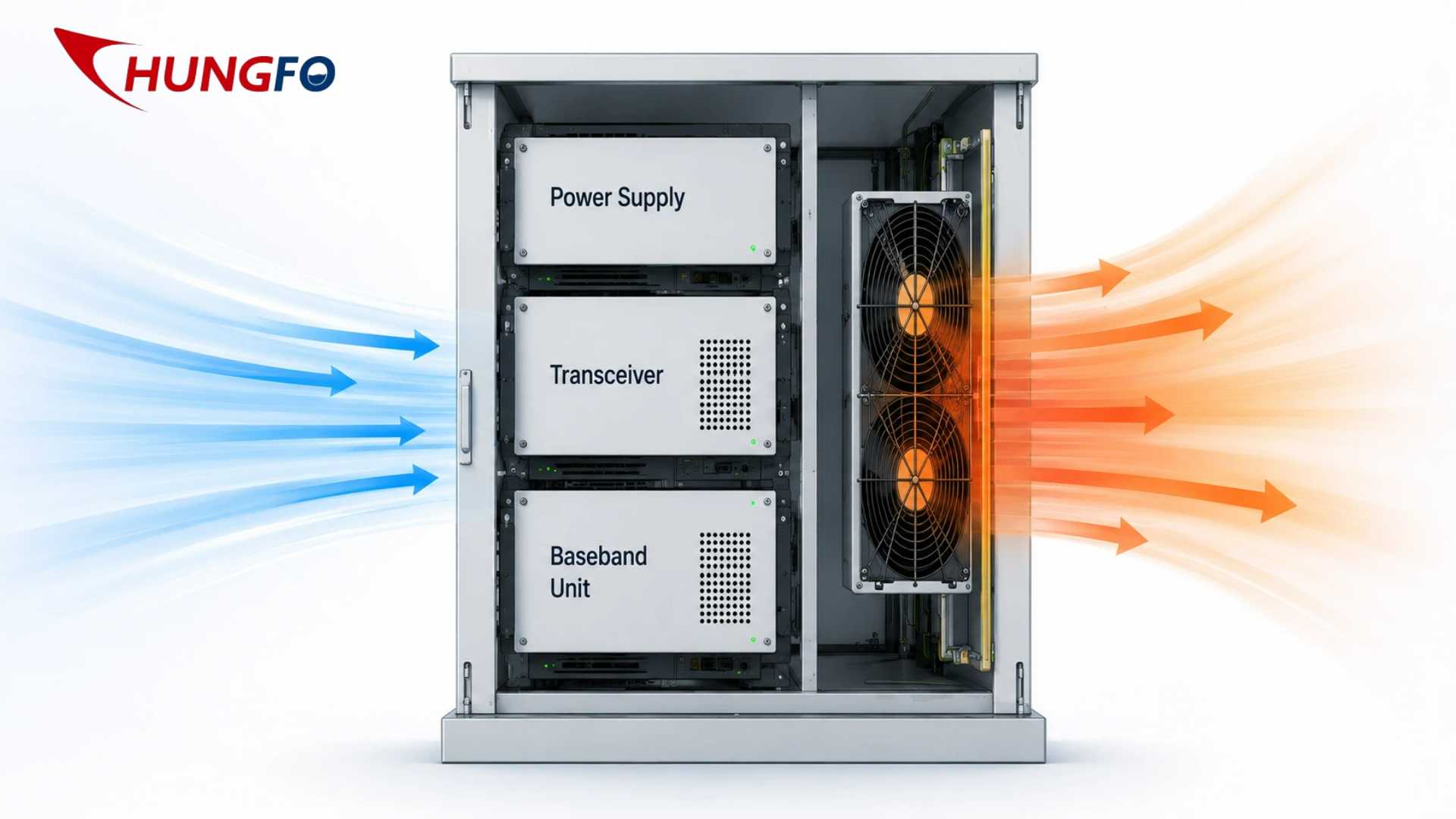

A successful telecom cooling system should establish a clear airflow path.

Cool air should enter from an appropriate location, pass across the heat-generating components and then leave the cabinet through an exhaust path. The airflow should not circulate unnecessarily inside the enclosure.

An exhaust fan mounted at the correct position can create negative pressure inside the cabinet and encourage air to move through the intended path.

For example, if hot air naturally accumulates near the upper part of the cabinet, an exhaust fan installed near the upper outlet can help remove that accumulated heat. At the same time, an intake opening should be positioned to provide cooler air to the equipment.

The exact configuration depends on cabinet geometry and component arrangement.

Why 5G Makes Cooling More Challenging

5G communication equipment introduces additional thermal management challenges because the infrastructure is designed for high data throughput, low latency and dense deployment.

Research has shown that increasing power density and energy consumption in 5G base stations make thermal performance and energy efficiency increasingly important. Hybrid cooling systems and cabinet-level thermal management have therefore become active areas of engineering research.

In practical applications, the cooling system must work continuously while maintaining equipment temperature under changing outdoor conditions.

An outdoor cabinet can experience high solar radiation, high ambient temperature, humidity, rain, dust and salt exposure. These factors place additional demands on the fan.

A fan that performs well in a laboratory may not necessarily provide the same reliability in a coastal outdoor cabinet.

Environmental Requirements For Telecom Exhaust Fans

Outdoor telecom equipment may operate under a wide range of environmental conditions. Temperature, humidity, dust, water, salt spray and vibration can all affect fan performance.

For outdoor applications, designers should therefore consider the appropriate protection structure, corrosion resistance, bearing technology and material selection.

The fan housing and impeller must maintain mechanical integrity under temperature changes. Bearings must be capable of supporting long continuous operation. Electronic components should be designed for the expected voltage and temperature range.

In coastal environments, salt and moisture can accelerate corrosion. In dusty environments, filters may become blocked and increase airflow resistance. This can cause the fan operating point to move toward a lower airflow condition.

A reliable telecom cooling system should therefore consider the fan and the entire ventilation system as one integrated design.

Fan Reliability Is As Important As Fan Speed

Telecom infrastructure is often expected to operate continuously for years. A fan that delivers excellent airflow but fails prematurely is not a reliable cooling solution.

Bearing selection is one important factor. Ball bearings are commonly considered for applications requiring long service life and wide operating conditions, while sleeve bearing designs may be suitable for certain cost-sensitive or controlled environments.

Motor quality, winding design, electronic commutation, impeller balance and manufacturing consistency also affect service life.

Dynamic balancing is particularly important for high RPM fans. As rotational speed increases, imbalance can create greater vibration and mechanical stress. A properly balanced impeller helps reduce vibration and improves overall operating stability.

This is why high RPM fan manufacturing requires careful control of mechanical tolerances and production quality.

Noise And High RPM

One disadvantage of high RPM operation is increased noise.

Telecom equipment may be installed near offices, residential areas, transportation infrastructure or other locations where acoustic performance matters. A fan running continuously at maximum speed can generate unnecessary noise if the thermal load is actually low.

The solution is not necessarily to avoid high RPM fans. Instead, the system can use intelligent speed control.

Temperature sensors can monitor the internal environment and adjust fan speed according to thermal demand. When the cabinet is cool, the fan can operate at a lower speed. When temperature increases, the controller can increase RPM.

This provides a balance between cooling capacity, energy consumption and noise.

Energy Efficiency In Base Station Cooling

Cooling can represent a significant part of the overall energy consumption of communication infrastructure. Therefore, thermal management must balance reliability with energy efficiency.

A fan that operates at unnecessarily high speed consumes more energy than required. On the other hand, reducing fan speed too much can increase internal temperature and compromise equipment reliability.

Recent research into 5G base station cooling has focused on optimizing cooling operation and fan speed to reduce energy consumption while maintaining thermal requirements.

This supports an important engineering principle: the best fan is not necessarily the fan with the highest RPM. The best fan is the fan that provides sufficient cooling performance under the real operating conditions while maintaining acceptable energy consumption and reliability.

Fan Redundancy For Critical Telecom Equipment

Because communication networks are critical infrastructure, redundancy can be an important part of cooling system design.

If one cooling fan fails, another fan may continue to provide sufficient airflow until maintenance can be performed. In higher-reliability systems, multiple fans can operate together so that the system retains cooling capacity even after one fan experiences a fault.

This is commonly described through configurations such as N plus 1 redundancy.

Fan monitoring can further improve reliability. Speed feedback can help detect a stalled or degraded fan, while alarm signals can notify the control system when abnormal conditions occur.

For remote base stations, this type of monitoring can reduce maintenance response time and help prevent thermal failures.

How To Select A High RPM Exhaust Fan For A Base Station

The selection process should begin with the thermal load rather than the fan itself.

First, determine the amount of heat generated by the equipment. Next, identify the maximum allowable internal temperature and the expected ambient temperature. Then calculate the required airflow and evaluate the pressure losses created by filters, grilles, heat sinks and enclosure structures.

After that, compare fan performance curves.

Engineers should evaluate airflow at the actual static pressure rather than relying on the free-air airflow value. Rated voltage, operating voltage range, RPM, power consumption, noise, bearing type, operating temperature and expected service life should also be considered.

For outdoor telecom cabinets, environmental protection and corrosion resistance should be included in the selection criteria.

The fan should also be evaluated for control and monitoring functions. Depending on the system, PWM control, FG speed feedback, RD alarm output or other customized signals may be required.

Why Manufacturing Quality Matters

The performance of a telecom cooling fan depends heavily on manufacturing consistency.

High speed rotation requires accurate impeller geometry, balanced components, reliable bearings and stable motor performance. Small manufacturing deviations can influence vibration, noise, airflow and service life.

A professional fan manufacturer should therefore have appropriate testing capabilities for airflow, pressure, noise, vibration, temperature and reliability.

Quality control should extend from motor components and electronic control boards to impeller molding, assembly and final testing.

For OEM and ODM telecom projects, customized voltage, connector, cable length, alarm signal and mounting dimensions may also be required.

Chungfo provides cooling fan solutions for different electronic and industrial applications, with capabilities covering product design, injection molding, SMT production and fan assembly. The company can support customers who need customized cooling fan solutions for equipment requiring stable airflow and long-term operation.

The Future Of Telecom Base Station Cooling

The future of telecom cooling will increasingly focus on intelligent control, energy efficiency and system integration.

Instead of operating cooling fans continuously at a fixed speed, modern systems can adjust airflow according to equipment temperature, workload and environmental conditions.

Sensor-based control can reduce energy consumption during low-load periods while providing rapid cooling when thermal demand increases.

At the same time, the increasing deployment of edge computing, high-density communication equipment and distributed 5G infrastructure will continue to create demand for compact and reliable cooling technologies.

Fan technology will therefore remain an important part of telecom thermal management even as heat pipes, liquid cooling, heat exchangers and other advanced technologies become more common.

In many applications, the most practical solution will combine multiple technologies. A fan may work with a heat sink, heat pipe, heat exchanger or air conditioning system to improve the overall thermal performance.

Conclusion

Telecom base stations require effective thermal management because communication equipment generates heat continuously while often operating in compact and difficult environments.

A high RPM exhaust fan can provide strong airflow in a limited installation space and can help overcome airflow resistance created by filters, grilles, heat sinks and dense electronic components.

However, RPM should never be the only selection criterion. Airflow, static pressure, airflow direction, fan size, voltage, bearing type, environmental protection, noise, energy consumption and monitoring functions must all be evaluated together.

For 5G and other high-density communication systems, the importance of thermal management will continue to increase. A properly selected DC brushless fan can provide controllable, reliable airflow, while an appropriate axial ventilation design can remove heat efficiently from the cabinet.

The most effective telecom cooling system is therefore not simply the system with the fastest fan. It is the system that creates the correct airflow path, provides sufficient cooling capacity, operates reliably for long periods and uses energy efficiently.

For telecom equipment manufacturers, system integrators and engineering companies, selecting the right high RPM exhaust fan at the design stage can significantly improve equipment reliability and help reduce the risk of thermal-related failures.

FAQ

What RPM should a telecom base station exhaust fan have?

There is no universal RPM value for every telecom base station. The correct speed depends on heat load, cabinet size, airflow resistance, fan dimensions and allowable temperature rise. A fan should be selected according to its performance at the required system pressure rather than RPM alone.

Why are high RPM fans useful in telecom cabinets?

High RPM fans can provide strong airflow and pressure from relatively compact fan dimensions. This makes them useful when the available installation space is limited or when the airflow path contains significant resistance.

Are DC fans suitable for telecom base stations?

Yes. DC fans are widely suitable for communication equipment because many telecom systems use DC power architectures. DC fan designs can also support speed control, monitoring and customized control signals.

Are brushless fans better for telecom applications?

Brushless motor technology is often well suited to telecom applications because it eliminates mechanical brush wear and can provide reliable continuous operation. The final choice should still consider bearing design, operating temperature, electrical specifications and required service life.

Is a high airflow rating enough when choosing a telecom fan?

No. Free-air airflow does not represent the actual airflow after the fan is installed in a cabinet. Static pressure and the complete system resistance must also be considered.

Why is static pressure important for base station cooling?

Filters, grilles, heat sinks, ducts and densely packed components can restrict airflow. A fan with adequate static pressure can maintain useful airflow under these conditions.

Should a telecom fan run at maximum RPM continuously?

Not necessarily. Temperature-based or PWM speed control can allow the fan to operate at lower speed when cooling demand is low and increase speed when the cabinet temperature rises.

What type of fan is commonly used for telecom cabinet ventilation?

Axial fans are commonly used where the system requires large airflow through a relatively direct ventilation path. Centrifugal blowers may be more appropriate when higher pressure or more complicated airflow routing is required.

What environmental factors should be considered for outdoor telecom fans?

Engineers should consider ambient temperature, humidity, dust, water exposure, salt spray, vibration and corrosion. The fan should be selected according to the actual outdoor environment.

Why is fan redundancy important in telecom systems?

La infraestructura de comunicaciones suele requerir alta disponibilidad. Los ventiladores redundantes pueden mantener la capacidad de refrigeración si falla uno de ellos y reducir el riesgo de sobrecalentamiento del equipo antes de realizar el mantenimiento.

¿Cómo se puede reducir el consumo energético de los ventiladores de refrigeración de los equipos de telecomunicaciones?

La velocidad del ventilador se puede ajustar según la demanda térmica, en lugar de funcionar continuamente a máxima velocidad. Un diseño adecuado del flujo de aire, filtros de baja resistencia y una selección eficiente del ventilador también pueden mejorar la eficiencia general de la refrigeración.

¿Qué información deben proporcionar los ingenieros al solicitar un ventilador de refrigeración para telecomunicaciones personalizado?

La información importante incluye las dimensiones del ventilador, el voltaje, el caudal de aire requerido, la presión estática, la temperatura de funcionamiento, el entorno de instalación, los requisitos de los conectores, la longitud del cable, el método de control y las señales de monitorización. Proporcionar estos detalles permite al fabricante recomendar la solución más adecuada.
