El rápido crecimiento de los vehículos eléctricos está transformando la infraestructura global de transporte y energía. A medida que más conductores cambian de vehículos convencionales a vehículos eléctricos, la demanda de una infraestructura de carga fiable y de alta velocidad continúa aumentando. Las estaciones modernas de carga de vehículos eléctricos son cada vez más potentes, compactas e inteligentes, especialmente en redes comerciales de carga, estaciones de carga en autopistas, instalaciones de carga de flotas y centros de carga rápida.

Sin embargo, una mayor potencia de carga también genera un desafío de gestión térmica más complejo.

Una estación de carga de vehículos eléctricos de alta potencia no simplemente transfiereelectricidad de la red a un vehículo eléctrico. Realiza múltiples procesos de conversión eléctrica y control mediante módulos de potencia, dispositivos semiconductores, rectificadores, condensadores, inductores, transformadores, placas de control y sistemas de comunicación. Durante este proceso, una parte de la energía eléctrica se convierte inevitablemente en calor.

Cuanto mayor sea la potencia de carga, mayor será la generación potencial de calor.

Si este calor no puede eliminarse de manera eficiente, la temperatura dentro del gabinete de carga puede aumentar rápidamente. Una temperatura excesiva puede reducir la eficiencia de conversión de potencia, acelerar el envejecimiento de los componentes, activar la protección térmica, reducir el rendimiento de carga y, en situaciones graves, contribuir a fallos del sistema.

Por eso, las estaciones de carga de vehículos eléctricos de alta potencia dependen cada vez más de sistemas fiables de refrigeración por aire forzado. Un ventilador de refrigeración de alta resistencia puede mover continuamente aire a través del equipo, eliminar el calor de los componentes críticos y ayudar a mantener una temperatura de funcionamiento estable.

Para los fabricantes de cargadores de vehículos eléctricos, seleccionar el ventilador de refrigeración adecuado no es simplemente una decisión de diseño mecánico. Es una parte importante de la fiabilidad del equipo, la gestión térmica y la seguridad operativa.

¿Por qué la carga de vehículos eléctricos de alta potencia genera tanto calor?

La razón fundamental es la conversión de potencia.

Un cargador de vehículos eléctricos de alta potencia recibe energía eléctrica de la red y la convierte en el voltaje y la corriente requeridos por la batería del vehículo. Según la arquitectura del cargador, el sistema puede incluir conversión de CA a CC, corrección del factor de potencia, conversión de CC, circuitos de conmutación, filtrado y múltiples sistemas de protección.

Cada proceso de conversión eléctrica tiene cierto grado de pérdida de energía.

Incluso si un sistema de carga logra una eficiencia de conversión muy alta, la pérdida restante puede seguir siendo significativa cuando el nivel total de potencia alcanza decenas o cientos de kilovatios.

Por ejemplo, un pequeño porcentaje de pérdida de energía en un sistema de carga de alta potencia puede traducirse en cientos o miles de vatios de calor. Ese calor debe transferirse continuamente al exterior.

Los principales componentes generadores de calor pueden incluir módulos semiconductores de potencia, dispositivos IGBT o MOSFET, rectificadores, inductores, transformadores, condensadores, fuentes de alimentación y otros componentes electrónicos.

Estos componentes suelen instalarse dentro de una carcasa relativamente compacta. Como resultado, la convección natural por sí sola puede no proporcionar suficiente capacidad de refrigeración.

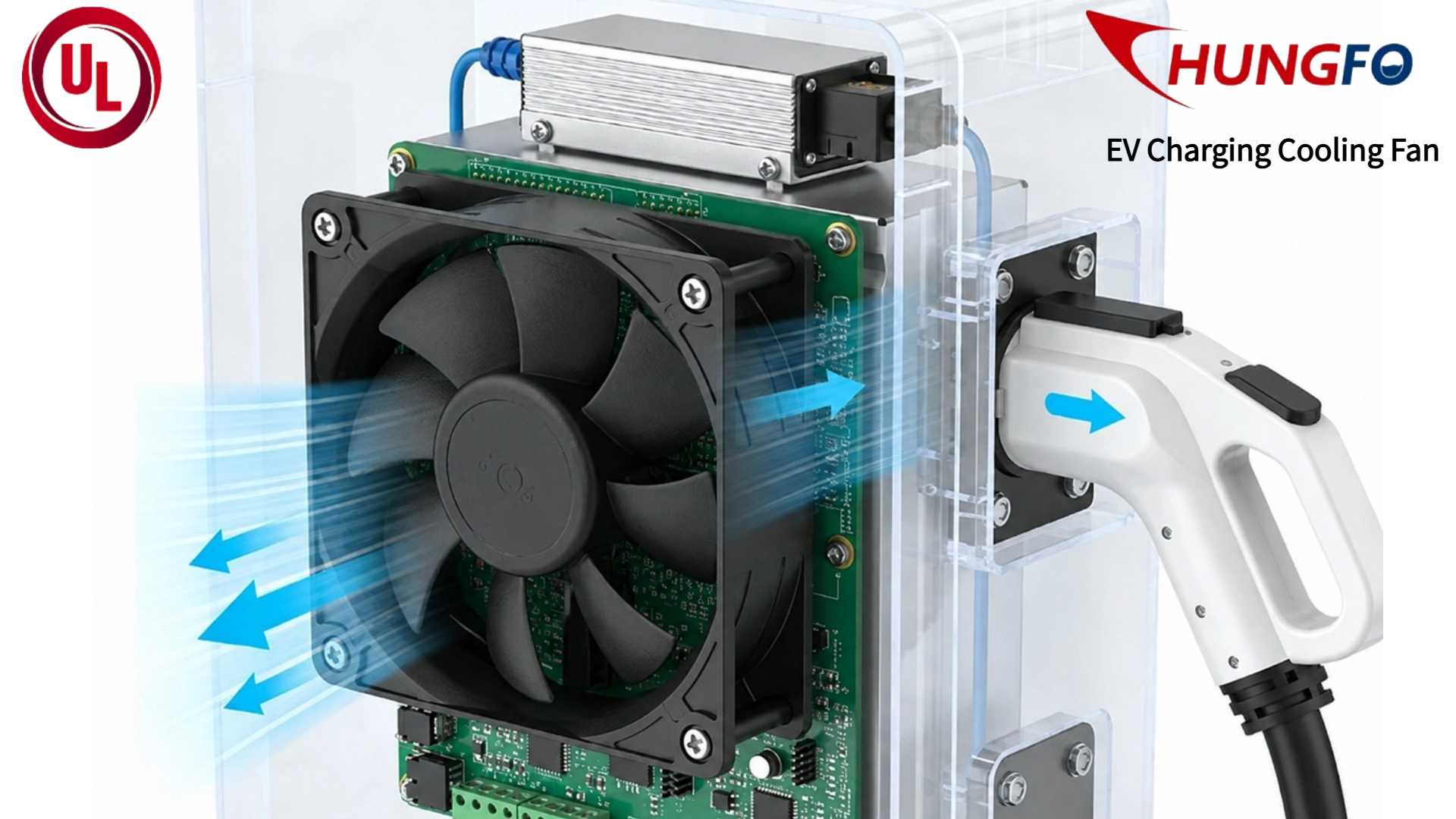

Un ventilador de refrigeración por aire forzado crea un flujo de aire controlado a través del equipo. El aire frío entra por una entrada, pasa sobre o a través de los componentes generadores de calor y luego transporta el calor acumulado hacia una salida de escape.

El principio básico es sencillo, pero diseñar un sistema de flujo de aire eficaz para un cargador de alta potencia requiere mucho más que simplemente instalar un ventilador dentro del gabinete.

¿Por qué la gestión térmica es fundamental para la seguridad de la carga de vehículos eléctricos?

La temperatura influye directamente en el rendimiento y la vida útil de los componentes electrónicos.

Cuando los dispositivos semiconductores funcionan a temperaturas excesivamente altas, sus características eléctricas pueden cambiar y su fiabilidad a largo plazo puede disminuir. Los condensadores, materiales aislantes, conectores y otros componentes también pueden experimentar un envejecimiento acelerado bajo un estrés térmico prolongado.

En una estación de carga de alta potencia, múltiples componentes pueden estar funcionando simultáneamente. Si una parte del sistema se calienta excesivamente, los componentes cercanos también pueden verse afectados.

Esto crea una posible reacción térmica en cadena.

Por ejemplo, un flujo de aire insuficiente puede hacer que un módulo de potencia funcione a una temperatura más elevada. La temperatura elevada puede aumentar el estrés térmico y reducir la eficiencia. La reducción de eficiencia puede provocar una generación adicional de calor, lo que aumenta aún más la temperatura.

Un sistema de refrigeración correctamente diseñado interrumpe este ciclo eliminando continuamente el calor.

Esta es una de las razones por las que la gestión térmica debe considerarse durante la fase inicial de diseño de una estación de carga de vehículos eléctricos en lugar de tratarse como una consideración posterior.

¿Por qué un ventilador de refrigeración por aire de alta resistencia es una solución práctica?

Existen varios enfoques para la gestión térmica, incluida la convección natural, la refrigeración líquida, los tubos de calor y la refrigeración por aire forzado.

Para muchos sistemas de carga, la refrigeración por aire forzado sigue siendo una solución atractiva debido a su estructura relativamente sencilla, rendimiento escalable y compatibilidad con diferentes diseños de gabinetes.

Un ventilador de refrigeración de alta resistencia puede generar continuamente flujo de aire sin requerir un circuito de refrigeración complejo.

También puede integrarse con sensores de temperatura y sistemas de control para que el flujo de aire pueda ajustarse según la carga térmica real.

Por ejemplo, cuando la estación de carga funciona con una carga relativamente baja, el ventilador puede funcionar a una velocidad menor. Cuando aumenta la potencia de carga y suben las temperaturas internas, la velocidad del ventilador puede incrementarse en consecuencia.

Esto crea un sistema de refrigeración dinámico que puede equilibrar el rendimiento térmico, el ruido y el consumo de energía.

Sin embargo, no todos los ventiladores de refrigeración son adecuados para aplicaciones de carga de vehículos eléctricos de alta potencia.

El ventilador debe seleccionarse según las condiciones reales de funcionamiento y la resistencia al flujo de aire del equipo.

¿Por qué son importantes tanto el flujo de aire como la presión estática?

Uno de los errores más comunes al seleccionar un ventilador de refrigeración es centrarse únicamente en el flujo de aire máximo.

El flujo de aire es importante porque determina cuánto aire puede mover el ventilador. Sin embargo, el valor de flujo de aire indicado en una especificación del producto suele medirse bajo condiciones específicas, como el funcionamiento en aire libre.

El entorno real de funcionamiento dentro de un gabinete de carga de vehículos eléctricos puede ser significativamente diferente.

El aire puede tener que pasar por rejillas protectoras, filtros, disipadores de calor, módulos de potencia, conductos y aberturas estrechas. Cada una de estas estructuras genera resistencia.

El ventilador debe generar suficiente presión estática para superar esa resistencia.

Por lo tanto, el flujo de aire real proporcionado por un ventilador depende de la interacción entre la curva de rendimiento del ventilador y la curva de resistencia del sistema.

Un ventilador con una clasificación de flujo de aire libre muy alta no necesariamente proporcionará el mejor rendimiento de refrigeración cuando se instale dentro de un gabinete restrictivo.

Esto es especialmente importante para los equipos de carga de alta potencia porque la estructura interna puede estar densamente compactada.

Por lo tanto, los ingenieros deben evaluar tanto el flujo de aire como la presión estática al seleccionar una solución de refrigeración.

¿Cómo afecta la dirección del flujo de aire a la refrigeración de los cargadores de vehículos eléctricos?

La dirección del flujo de aire es otro factor crítico de diseño.

Un ventilador de refrigeración puede utilizarse como ventilador de entrada o ventilador de escape dependiendo de la arquitectura del gabinete.

Una configuración de entrada introduce aire externo más frío en la carcasa. Una configuración de escape elimina el aire caliente de la carcasa.

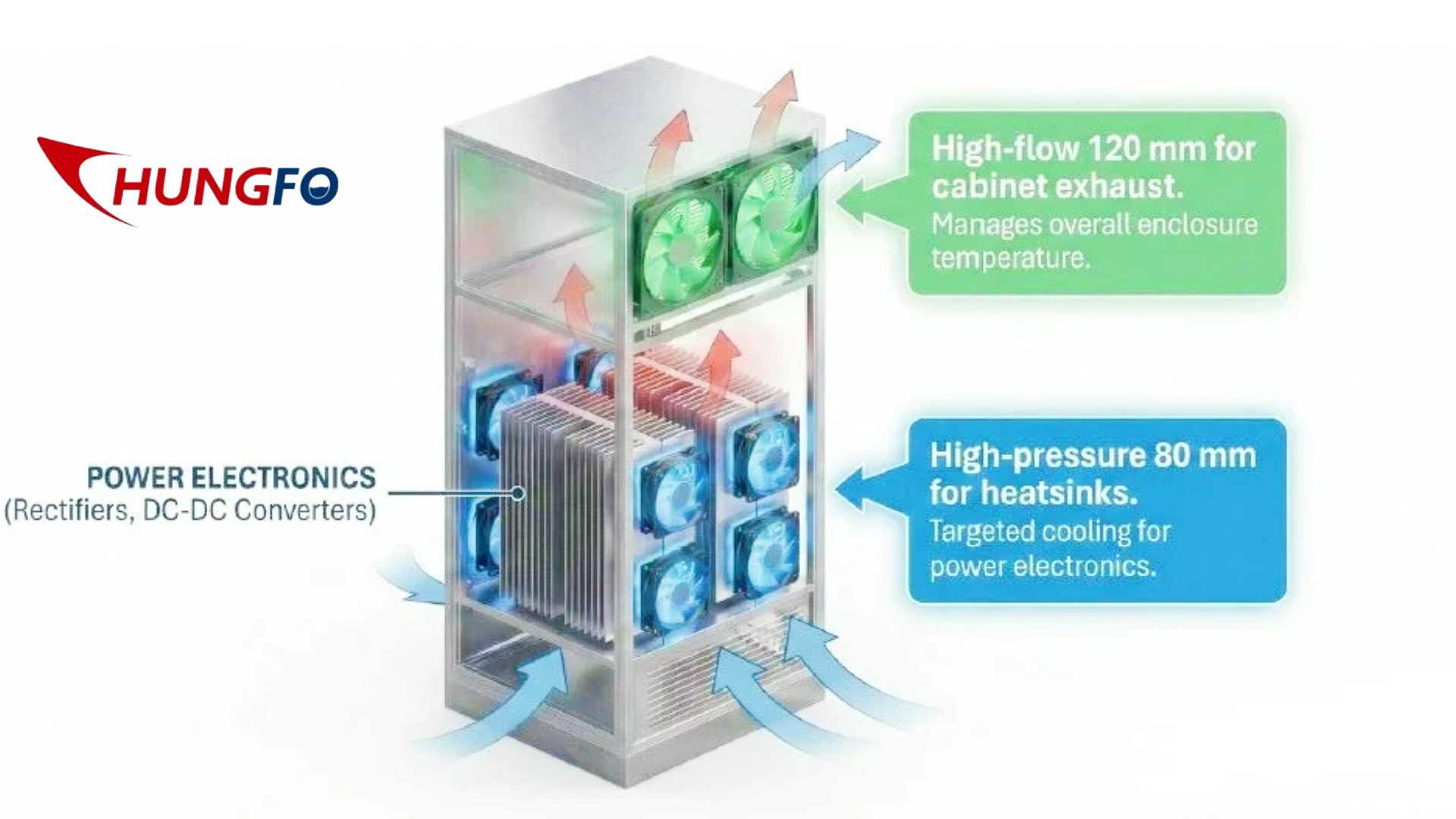

En algunos sistemas, se pueden utilizar múltiples ventiladores para crear una trayectoria de flujo de aire controlada.

Por ejemplo, el aire más frío puede entrar desde la parte inferior del gabinete, pasar por los módulos de potencia y los disipadores de calor, y luego salir por la sección superior.

Esta disposición aprovecha la tendencia natural del aire caliente a ascender mientras utiliza un flujo de aire forzado para aumentar la capacidad general de refrigeración.

Idealmente, el flujo de aire debería pasar por las áreas que generan más calor.

Simplemente crear turbulencia dentro del gabinete no es suficiente.

El objetivo es establecer una trayectoria de flujo de aire predecible desde la entrada de aire hasta los componentes generadores de calor y finalmente hasta la salida de escape.

Por eso, la ubicación del ventilador, el diseño de los conductos, la ubicación de las rejillas de ventilación y la disposición de los componentes deben considerarse en conjunto.

¿Por qué los ventiladores de refrigeración compactos son cada vez más importantes?

Los equipos de carga de alta potencia son cada vez más compactos.

Los fabricantes quieren aumentar la potencia de carga sin incrementar drásticamente el tamaño físico del equipo. Esto da como resultado una mayor densidad de potencia y menos espacio disponible para los componentes de gestión térmica.

Por lo tanto, un ventilador de refrigeración debe proporcionar suficiente flujo de aire mientras se adapta a un área de instalación limitada.

Los ventiladores axiales compactos pueden utilizarse para la refrigeración localizada alrededor de la electrónica de control y los módulos de potencia.

Por ejemplo, un ventilador de 80x80x25 puede considerarse cuando un gabinete de carga requiere un ventilador compacto con una huella estandarizada y una profundidad de instalación limitada.

Un ventilador de 55 mm puede ser útil en compartimentos electrónicos más pequeños donde no cabría un ventilador más grande.

Para aplicaciones donde la profundidad de instalación está especialmente restringida, un ventilador delgado de 120puede proporcionar otra posible solución al ofrecer un área de flujo de aire más grande mientras mantiene una estructura general más delgada.

El ventilador específico siempre debe seleccionarse según los requisitos reales del sistema en lugar de elegir simplemente un modelo basándose en su nombre o dimensiones físicas.

¿Por qué importa el grosor del ventilador?

El grosor del ventilador puede tener una influencia sorprendentemente importante en el diseño del equipo.

En un gabinete convencional, los ingenieros pueden tener suficiente espacio para un ventilador de profundidad estándar. Sin embargo, en equipos de carga compactos, varios centímetros de profundidad adicional pueden interferir con los módulos de potencia, el enrutamiento de cables, los disipadores de calor u otros componentes.

Un ventilador delgado puede reducir la cantidad de espacio requerido por el sistema de refrigeración.

Esto permite a los ingenieros optimizar la distribución interna y potencialmente crear un gabinete de carga más compacto.

Sin embargo, reducir el grosor del ventilador no debe hacerse a costa del flujo de aire y el rendimiento de presión requeridos.

El objetivo de ingeniería es lograr el rendimiento de refrigeración requerido dentro del espacio disponible.

Por lo tanto, las dimensiones del ventilador siempre deben evaluarse junto con el flujo de aire, la presión estática, la velocidad, el ruido y el consumo de energía.

¿Por qué es un requisito importante el funcionamiento continuo?

Las estaciones de carga de vehículos eléctricos pueden funcionar durante muchas horas todos los días.

Las estaciones de carga públicas pueden experimentar ciclos de carga repetidos, mientras que las estaciones de carga para flotas comerciales pueden funcionar con cargas elevadas durante períodos prolongados.

Por lo tanto, el ventilador de refrigeración debe soportar un funcionamiento repetido y continuo.

La fiabilidad del motor adquiere una importancia especial.

Un motor de CC sin escobillas se utiliza comúnmente en los ventiladores electrónicos de refrigeración modernos porque no depende de escobillas mecánicas tradicionales para la conmutación. Esto puede reducir el desgaste relacionado con las escobillas y hacer que el motor sea adecuado para un funcionamiento prolongado.

El sistema de rodamientos es igualmente importante.

El rodamiento del ventilador debe soportar una rotación continua mientras mantiene un rendimiento estable. La calidad del rodamiento puede afectar el ruido, la vibración, las características de arranque y la vida útil.

Por lo tanto, un ventilador de alta calidad debe evaluarse no solo por su rendimiento inicial de flujo de aire, sino también por su estabilidad operativa a largo plazo.

¿Cómo afecta la temperatura al rendimiento del ventilador?

La temperatura de funcionamiento alrededor del ventilador puede influir tanto en el motor como en el sistema de rodamientos.

Las estaciones de carga de vehículos eléctricos pueden instalarse en interiores, exteriores, estructuras de estacionamiento, junto a autopistas o en entornos industriales.

Las estaciones de carga exteriores pueden experimentar altas temperaturas en verano, bajas temperaturas en invierno, humedad, polvo y ciclos de temperatura.

Si el ventilador de refrigeración funciona en un entorno de alta temperatura, el motor y el rodamiento pueden experimentar un esfuerzo térmico adicional.

Por lo tanto, el rango de temperatura de funcionamiento especificado debe considerarse durante el proceso de selección.

Las condiciones ambientales de la estación de carga también deben tenerse en cuenta al determinar el nivel de protección requerido y la selección de materiales.

Un ventilador destinado a un entorno interior controlado puede no ser adecuado para una instalación exterior expuesta.

¿Por qué es importante la protección contra el polvo?

El polvo puede acumularse dentro de los sistemas de refrigeración con el tiempo.

Cuando el polvo se acumula en filtros, disipadores de calor o aspas del ventilador, la resistencia al flujo de aire puede aumentar y el rendimiento de refrigeración puede disminuir.

En casos extremos, la contaminación también puede afectar los componentes mecánicos del ventilador.

Por esta razón, los diseñadores de estaciones de carga deben considerar las condiciones ambientales del lugar de instalación.

Si el equipo de carga se instala en un entorno polvoriento, el sistema puede requerir procedimientos adecuados de filtración y mantenimiento.

Sin embargo, los propios filtros crean resistencia al flujo de aire.

Esto significa que el ventilador debe ser capaz de superar la presión estática adicional creada por el filtro.

Nuevamente, esto demuestra por qué la selección del ventilador debe basarse en el sistema completo de flujo de aire en lugar de una sola especificación.

¿Cómo puede el control del ventilador mejorar la eficiencia energética?

Hacer funcionar un ventilador de refrigeración a máxima velocidad todo el tiempo no siempre es necesario.

La carga térmica de una estación de carga de vehículos eléctricos puede variar significativamente a lo largo del día.

Cuando la carga de carga es baja, la temperatura interna puede permanecer relativamente estable. En este momento, hacer funcionar el ventilador a máxima velocidad puede consumir energía innecesaria y generar ruido adicional.

Un sistema de refrigeración de velocidad variable puede proporcionar una solución más eficiente.

Los sensores de temperatura pueden supervisar componentes críticos o las temperaturas internas del gabinete. Luego, el sistema de control puede ajustar la velocidad del ventilador según la temperatura medida.

El control PWM es un método comúnmente utilizado para controlar ventiladores de refrigeración de CC compatibles.

Cuando la temperatura aumenta, el sistema de control puede incrementar la velocidad del ventilador y el flujo de aire.

Cuando la temperatura disminuye, la velocidad del ventilador puede reducirse.

Este enfoque puede ayudar a mantener la estabilidad térmica mientras reduce el consumo innecesario de energía.

¿Por qué el ruido también es una consideración de diseño?

La seguridad y el rendimiento térmico son los objetivos principales de un sistema de refrigeración para estaciones de carga de vehículos eléctricos, pero el ruido no debe ignorarse.

Las estaciones de carga se instalan cada vez más en zonas residenciales, instalaciones de estacionamiento comerciales, edificios de oficinas, centros comerciales y otros lugares donde el confort acústico es importante.

Un ventilador que funciona a una velocidad muy alta puede producir más ruido aerodinámico y mecánico.

Las aspas del ventilador mal equilibradas, los problemas de los rodamientos, la vibración y el flujo de aire turbulento pueden aumentar aún más el ruido.

Por lo tanto, la selección del ventilador debe considerar el flujo de aire requerido y la presión estática junto con el rendimiento acústico.

Un ventilador correctamente equilibrado y una ruta de flujo de aire bien diseñada pueden ayudar a reducir el ruido innecesario.

Para las redes comerciales de carga, esto puede contribuir a una mejor experiencia general del usuario.

¿Cómo afecta la fiabilidad del ventilador al mantenimiento de los equipos de carga?

Un ventilador de refrigeración es un componente móvil, lo que significa que con el tiempo puede experimentar desgaste mecánico.

Si el ventilador se vuelve ruidoso, funciona más lento o se detiene por completo, el sistema de carga puede perder parte de su capacidad de refrigeración.

Por lo tanto, los equipos de carga modernos pueden incorporar funciones de supervisión del ventilador.

El sistema puede supervisar la velocidad del ventilador o detectar condiciones de funcionamiento anormales. Si un ventilador de refrigeración falla, el cargador puede generar una alarma, reducir la potencia de carga o apagar el sistema afectado antes de que la temperatura alcance un nivel crítico.

Este tipo de protección puede mejorar la fiabilidad del sistema.

El mantenimiento preventivo también es importante.

Según el entorno de instalación, los filtros y las rutas de ventilación pueden necesitar inspección y limpieza periódicas.

Un sistema de refrigeración bien diseñado debería hacer que el mantenimiento sea lo más práctico posible.

¿Por qué es importante la prueba del ventilador para las aplicaciones de carga de vehículos eléctricos?

Un ventilador de refrigeración utilizado en equipos de carga de alta potencia debe probarse en condiciones adecuadas.

Las pruebas importantes pueden incluir pruebas de flujo de aire, pruebas de presión estática, pruebas de velocidad, pruebas de ruido, pruebas de temperatura, pruebas de vibración y pruebas de rendimiento eléctrico.

El equilibrado dinámico también es importante porque el desequilibrio del ventilador puede producir vibraciones.

La vibración excesiva puede afectar al propio ventilador y potencialmente influir en los componentes electrónicos cercanos.

Por lo tanto, para los fabricantes de equipos de carga, las pruebas no solo deben considerar si el ventilador funciona, sino también si puede mantener un rendimiento estable durante las condiciones de funcionamiento previstas.

Esto es especialmente importante cuando el ventilador se utilizará en un sistema comercial de carga donde el tiempo de inactividad puede afectar directamente a operadores y usuarios.

¿Cómo puede Guangdong Changfeng ayudar en la gestión térmica de la carga de vehículos eléctricos?

Guangdong Changfeng se centra en la investigación, el desarrollo y la fabricación de ventiladores de refrigeración para aplicaciones electrónicas e industriales.

Su gama de productos incluye ventiladores de CC, ventiladores de CA, ventiladores de refrigeración axiales, sopladores centrífugos, ventiladores sopladores, ventiladores de flujo cruzado y ventiladores sin marco.

Estos productos pueden aplicarse a equipos de carga de vehículos eléctricos, sistemas de almacenamiento de energía, inversores fotovoltaicos, equipos UPS, armarios de alimentación y otros sistemas electrónicos que requieren refrigeración por aire forzado.

Para diferentes aplicaciones, la empresa puede proporcionar distintas configuraciones de ventiladores según los requisitos de voltaje, flujo de aire, presión estática, dimensiones, velocidad, ruido e instalación.

Guangdong Changfeng también cuenta con capacidades de producción y pruebas que abarcan el diseño de productos, el moldeo por inyección, la producción SMT y el ensamblaje.

Los equipos de prueba incluyen probadores de equilibrado dinámico, equipos de prueba de presión en túnel de viento, cámaras de alta y baja temperatura, instalaciones de prueba de ruido, equipos de prueba de corrosión por niebla salina y otros sistemas de prueba relacionados.

Estas capacidades permiten evaluar el rendimiento de los ventiladores de refrigeración desde múltiples perspectivas.

Para los fabricantes de cargadores de vehículos eléctricos, esto es especialmente valioso porque los requisitos de gestión térmica varían significativamente entre diferentes arquitecturas de carga.

Un cargador residencial compacto, un cargador rápido de CC comercial y una estación de carga de alta potencia en carretera pueden requerir soluciones de refrigeración completamente diferentes.

¿Cómo deben seleccionar los ingenieros un ventilador de refrigeración para un cargador de vehículos eléctricos de alta potencia?

La primera consideración debe ser la carga térmica total.

Los ingenieros deben comprender cuánto calor genera el sistema de conversión de energía y cuánto calor debe eliminarse.

La segunda consideración debe ser la ruta del flujo de aire.

El ingeniero debe identificar las principales fuentes de resistencia, incluidos disipadores de calor, filtros, rejillas, conductos y aberturas de salida.

La tercera consideración es el flujo de aire y la presión estática requeridos en el punto de funcionamiento real.

La cuarta consideración es el espacio físico.

El ventilador debe adaptarse al área de instalación disponible sin interferir con módulos de potencia, cables, conectores u otros componentes.

La quinta consideración es la compatibilidad eléctrica.

El voltaje, la corriente, las características de arranque y el método de control deben coincidir con el equipo de carga.

La sexta consideración es la fiabilidad.

El motor, el sistema de rodamientos, el rango de temperatura de funcionamiento y la vida útil esperada deben cumplir los requisitos de la aplicación.

La séptima consideración es la condición ambiental.

El polvo, la humedad, la temperatura y la ubicación de instalación pueden influir en la especificación adecuada del ventilador.

Por último, los ingenieros deben considerar si el sistema requiere control de velocidad, control de temperatura o detección de fallos del ventilador.

Una evaluación completa de estos factores puede mejorar significativamente la fiabilidad de la solución final de gestión térmica.

¿Por qué el ventilador de refrigeración es más que un componente estándar?

Puede resultar tentador considerar un ventilador de refrigeración como un componente básico relativamente simple.

Sin embargo, en equipos de carga de vehículos eléctricos de alta potencia, el ventilador puede influir directamente en el rendimiento térmico.

Un ventilador con un flujo de aire insuficiente puede permitir que aumenten las temperaturas de los componentes.

Un ventilador con una presión estática insuficiente puede no proporcionar un flujo de aire adecuado a través de un sistema restrictivo de disipación de calor.

Un ventilador con una fiabilidad insuficiente puede crear un problema de mantenimiento.

Un ventilador con dimensiones inadecuadas puede dificultar la integración en el gabinete.

Un ventilador con un ruido excesivo puede reducir la idoneidad de la estación de carga para ciertos entornos de instalación.

Por lo tanto, el ventilador de refrigeración debe considerarse parte de la arquitectura general de gestión térmica en lugar de un componente aislado.

El futuro de la carga de vehículos eléctricos requiere una mejor gestión térmica.

La tecnología de carga seguirá evolucionando.

La potencia de carga está aumentando, los tiempos de carga son cada vez más cortos y los equipos de carga son cada vez más compactos.

Al mismo tiempo, las estaciones de carga se están integrando con sistemas de almacenamiento de energía, sistemas de energía solar, redes inteligentes y plataformas avanzadas de gestión energética.

Estos avances seguirán aumentando la importancia de la gestión térmica.

Los futuros sistemas de carga pueden combinar diferentes tecnologías de refrigeración según el nivel de potencia y la aplicación.

La refrigeración por aire seguirá siendo atractiva para muchas aplicaciones debido a su arquitectura relativamente sencilla y su facilidad de mantenimiento.

En niveles de potencia más altos, la refrigeración líquida también puede utilizarse para componentes seleccionados o cables de carga.

Sin embargo, en muchos sistemas prácticos, la refrigeración por aire forzado seguirá desempeñando un papel importante en la refrigeración de la electrónica de potencia, los gabinetes de control y los componentes auxiliares.

La clave no es simplemente elegir un ventilador más potente.

El objetivo es diseñar un sistema eficiente de gestión térmica en el que el ventilador, la ruta del flujo de aire, el disipador de calor y la estrategia de control funcionen juntos.

Conclusión

Las estaciones de carga de vehículos eléctricos de alta potencia dependen de una gestión térmica eficaz porque grandes cantidades de energía eléctrica se procesan dentro de un espacio relativamente compacto.

Los componentes de conversión de energía generan inevitablemente calor, y el funcionamiento continuo a alta potencia puede crear cargas térmicas considerables.

Un ventilador de refrigeración de alta resistencia proporciona un método práctico para mover aire continuamente a través del sistema de carga y transferir el calor lejos de los componentes electrónicos críticos.

Sin embargo, elegir el ventilador correcto requiere más que comparar las clasificaciones máximas de flujo de aire.

Los ingenieros deben evaluar el flujo de aire, la presión estática, las dimensiones de instalación, el grosor del ventilador, la temperatura de funcionamiento, el diseño del motor, la fiabilidad de los rodamientos, el ruido, las condiciones ambientales y la vida útil esperada.

Opciones compactas como un ventilador 80x80x25 pueden considerarse para ciertos espacios de instalación estandarizados. Un ventilador de 55 mm puede ser adecuado para compartimentos electrónicos más pequeños, mientras que un ventilador slim de 120 puede considerarse cuando la profundidad de instalación es limitada.

El modelo exacto siempre debe seleccionarse según la resistencia real del sistema y los requisitos térmicos.

Para los fabricantes de estaciones de carga, un sistema de refrigeración bien diseñado puede ayudar a mantener temperaturas estables de los componentes, mejorar la fiabilidad del equipo, prolongar la vida útil de los componentes y reducir el riesgo de fallos relacionados con la temperatura.

A medida que la potencia de carga de vehículos eléctricos continúa aumentando, una refrigeración fiable será aún más importante.

El ventilador de refrigeración puede ser un componente relativamente pequeño en comparación con toda la estación de carga, pero su papel en la gestión térmica puede ser fundamental.

Por este motivo, seleccionar un fabricante fiable de ventiladores de refrigeración y validar el ventilador bajo condiciones de funcionamiento realistas debería ser una parte importante del proceso de desarrollo de equipos de carga de vehículos eléctricos de alta potencia.

Preguntas frecuentes

¿Por qué las estaciones de carga de vehículos eléctricos de alta potencia necesitan ventiladores de refrigeración de alta resistencia?

Las estaciones de carga de vehículos eléctricos de alta potencia generan una cantidad considerable de calor porque sus sistemas de conversión de energía procesan grandes cantidades de energía eléctrica. Un ventilador de refrigeración de alta resistencia ayuda a eliminar este calor y mantener una temperatura de funcionamiento estable.

¿Es el flujo de aire más importante que la presión estática para aplicaciones de carga de vehículos eléctricos?

Ningún parámetro debe considerarse de forma independiente. El flujo de aire determina la cantidad de aire que se puede mover, mientras que la presión estática determina la eficacia con la que el ventilador puede superar la resistencia. Al seleccionar el ventilador, se debe considerar el punto de funcionamiento real.

¿Qué causa las altas temperaturas dentro de un gabinete de carga de vehículos eléctricos?

Las fuentes comunes incluyen módulos semiconductores de potencia, rectificadores, transformadores, inductores, condensadores, fuentes de alimentación conmutadas y otros componentes eléctricos. La alta temperatura ambiente y el flujo de aire restringido pueden aumentar aún más las temperaturas internas.

¿Se puede utilizar un ventilador pequeño dentro de una estación de carga de vehículos eléctricos de alta potencia?

Sí. Los ventiladores pequeños pueden utilizarse para la refrigeración localizada de placas de control, módulos electrónicos y otras áreas con espacio de instalación limitado. El ventilador debe seleccionarse según el flujo de aire requerido, la presión estática y la carga térmica.

¿Para qué se utiliza comúnmente un ventilador de 80x80x25?

Un ventilador de 80x80x25 es un tamaño de ventilador compacto estandarizado que puede considerarse para la refrigeración de equipos electrónicos, fuentes de alimentación, gabinetes de control y otras aplicaciones donde el espacio de instalación es limitado.

¿Cuándo es adecuado un ventilador de 55 mm?

Un ventilador de 55 mm puede considerarse para equipos electrónicos compactos y áreas de refrigeración localizada donde no se puede instalar un ventilador más grande. Antes de la selección, se deben comprobar los requisitos reales de flujo de aire y presión.

¿Por qué elegiría un ingeniero un ventilador delgado de 120?

Un ventilador delgado de 120 puede ser útil cuando la profundidad de instalación disponible es limitada, pero el sistema aún requiere un área de flujo de aire relativamente grande. Puede ayudar a los ingenieros a optimizar el espacio del gabinete mientras mantienen la refrigeración por aire forzado.

¿Pueden los ventiladores de refrigeración para carga de vehículos eléctricos funcionar continuamente?

Los ventiladores diseñados para aplicaciones industriales pueden configurarse para un funcionamiento continuo a largo plazo. Sin embargo, la vida útil real depende del motor, el sistema de rodamientos, la temperatura de funcionamiento, la carga, el nivel de polvo y otros factores ambientales.

¿Cómo puede mejorar el control de velocidad del ventilador la refrigeración del cargador de vehículos eléctricos?

El control de velocidad del ventilador permite que el sistema de refrigeración responda a la carga térmica real. El ventilador puede funcionar a menor velocidad cuando las temperaturas son bajas y aumentar la velocidad cuando la temperatura sube. Esto puede ayudar a equilibrar el rendimiento de refrigeración, el consumo de energía y el ruido.

¿Importa el ruido del ventilador en las estaciones de carga de vehículos eléctricos?

Sí. Las estaciones de carga de vehículos eléctricos pueden instalarse en entornos residenciales, comerciales y públicos. El ruido excesivo del ventilador puede afectar negativamente la experiencia del usuario, por lo que el flujo de aire, la presión estática y el rendimiento acústico deben evaluarse conjuntamente.

¿Por qué es importante la presión estática cuando el cargador utiliza un filtro?

Los filtros restringen el flujo de aire. El ventilador debe generar suficiente presión estática para superar la resistencia creada por el filtro y otros componentes en la trayectoria del flujo de aire. A medida que el filtro se contamina, la resistencia puede aumentar aún más.

¿Cómo afecta el polvo a la refrigeración del cargador de vehículos eléctricos?

El polvo puede acumularse en filtros, disipadores de calor y componentes del ventilador. Esto puede aumentar la resistencia al flujo de aire y reducir la eficiencia de refrigeración. Por lo tanto, una filtración y un mantenimiento adecuados son importantes para las estaciones de carga instaladas en entornos polvorientos.

¿Qué certificaciones tiene Guangdong Changfeng?

El marco de certificación de fabricación y productos de Guangdong Changfeng incluye ISO9001, ISO14000, CE, UL, TÜV, CCC, SGS, RoHS, REACH e IATF16949.

La empresa también cuenta con la certificación de listado de productos UL GPWV2.E311396. El alcance de la certificación puede variar según el producto específico, el modelo y los requisitos de certificación aplicables, por lo que los clientes deben confirmar los documentos de certificación pertinentes del producto que se va a adquirir.

¿Por qué los fabricantes de cargadores de vehículos eléctricos deberían trabajar con un fabricante de ventiladores de refrigeración experimentado?

Un fabricante de ventiladores de refrigeración experimentado puede ayudar a los ingenieros a evaluar conjuntamente el flujo de aire, la presión estática, las dimensiones, las características del motor, la selección de rodamientos, el ruido, la temperatura de funcionamiento y otros parámetros. Esto puede facilitar el desarrollo de una solución de refrigeración que coincida con los requisitos térmicos reales del sistema de carga.

¿Qué deben proporcionar los clientes al solicitar un ventilador de refrigeración para carga de vehículos eléctricos?

La información útil incluye el voltaje de entrada, el flujo de aire requerido, la presión estática, las dimensiones de instalación, el grosor disponible, la temperatura de funcionamiento, los requisitos de ruido, el tiempo de funcionamiento esperado, el método de control y el entorno de aplicación.

Cuanto más completa sea la información de la aplicación, con mayor precisión podrá adaptarse el ventilador de refrigeración al sistema de carga real.
